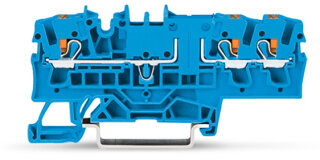

3-Leiter-Trenn- und Messklemme 2202-1774 Push-in CAGE CLAMP 2,5 mm²

3-Leiter-Trenn- und Messklemme 2202-1774 Push-in CAGE CLAMP 2,5 mm²

Artikelnummer: WAG-2202-1774
GTIN: 4055143961288
HAN: 2202-1774
Inhalt: 50 Stück

3-Leiter-Trenn- und Messklemme 2202-1774 mit Drücker und Prüfmöglichkeit. Push-in CAGE CLAMP®, 2,5 mm² Nennquerschnitt, 0,25–4 mm² variabel, 17 A / 440 V (Ex e.

104,08 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 210,03 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 3-Leiter-Trenn- und Messklemme 2202-1774 von WAGO ist eine Reihenklemme mit integrierter Messmöglichkeit für sichere Trennfunktionen in Schaltschränken und Steuerungsverteilern. Sie verfügt über drei Klemmstellen mit Push-in CAGE CLAMP®-Anschlusstechnik, einen federgespannten Drücker und eine 2-mm-Prüföffnung für hochohmiges Messen bis 100 mA. Der Nennquerschnitt beträgt 2,5 mm², die Klemme akzeptiert jedoch eindräthige Leiter von 0,25 bis 4 mm² oder direkt steckbar von 0,75 bis 4 mm² ohne Werkzeug. Die Bemessungsspannung liegt bei 440 V AC, der Bemessungsstrom bei 17 A (Ex e II gemäß ATEX PTB 20 ATEX 1007 U). Die Verlustleistung pro Pol beträgt 0,341 W bei 16 A Nennstrom. Der Betriebstemperaturbereich reicht von ?60 bis +105 °C, die Verarbeitungstemperatur von ?35 bis +85 °C. Die Klemme passt auf Tragschienen 35 × 15 mm und 35 × 7,5 mm mit Frontverdrahtung.

Anwendungsbereiche

Typische Anwendungen sind die Messstromabzweigung in Steuerungsverteilern, die Funktionsmessung bei Prüfstationen in Fabrikautomation und die sichere Trennfunktion in kompakten Schaltschrank-Layouts.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Schraubklemmen ermöglicht die Push-in-Technologie verdrahtungsfreundliche Montage ohne Aderendhülsen und reduziert Verdrahtungsfehler. Die orangefarbene Trennmesserhalterung sorgt für visuelle Erkennbarkeit. WAGO bietet für diese Serie umfangreiche Brückenlösungen und Zubehör an.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,4450 kg

Artikelgewicht:

0,0089 kg

Abmessungen ( Länge × Breite × Höhe ):

3,29 × 0,52 × 7,68 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Die 2mm-Prüföffnung ist nur für hochohmiges Messen bis 100 mA max. zugelassen.

Elektrische Daten

Bemessungsdaten gemäß	ATEX: PTB 20 ATEX 1007 U / IECEx: PTB 20.0013U (Ex ec IIC Gc)
Bemessungsspannung EN (Ex e II)	440 V
Bemessungsstrom (Ex e II)	17 A
Verlustleistung, pro Pol (Potential)	0,341 W
Bemessungsstrom IN zur Verlustleistungsangabe	16 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Ex-Angaben

Bemessungsdaten gemäß	ATEX: PTB 20 ATEX 1007 U / IECEx: PTB 20.0013U (Ex ec IIC Gc)
Bemessungsspannung EN (Ex e II)	440 V
Bemessungsstrom (Ex e II)	17 A

Verlustleistung

Verlustleistung, pro Pol (Potential)	0,341 W
Bemessungsstrom IN zur Verlustleistungsangabe	16 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	5,2 mm / 0.205 inch
Höhe	76,8 mm / 3.024 inch
Tiefe ab Oberkante Tragschiene	32,9 mm / 1.295 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,165MJ
Farbe des Betätigungselements	orange
Gewicht	8,9 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143961288
Zolltarifnummer	85365080000

Produktklassifikation

UNSPSC	39121410
ETIM 9.0	EC000902
ETIM 10.0	EC000902
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Hinweise

Sicherheitshinweis	Die 2mm-Prüföffnung ist nur für hochohmiges Messen bis 100 mA max. zugelassen.

Elektrische Daten

Bemessungsdaten gemäß	ATEX: PTB 20 ATEX 1007 U / IECEx: PTB 20.0013U (Ex ec IIC Gc)
Bemessungsspannung EN (Ex e II)	440 V
Bemessungsstrom (Ex e II)	17 A
Verlustleistung, pro Pol (Potential)	0,341 W
Bemessungsstrom IN zur Verlustleistungsangabe	16 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Ex-Angaben

Bemessungsdaten gemäß	ATEX: PTB 20 ATEX 1007 U / IECEx: PTB 20.0013U (Ex ec IIC Gc)
Bemessungsspannung EN (Ex e II)	440 V
Bemessungsstrom (Ex e II)	17 A

Verlustleistung

Verlustleistung, pro Pol (Potential)	0,341 W
Bemessungsstrom IN zur Verlustleistungsangabe	16 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	5,2 mm / 0.205 inch
Höhe	76,8 mm / 3.024 inch
Tiefe ab Oberkante Tragschiene	32,9 mm / 1.295 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,165MJ
Farbe des Betätigungselements	orange
Gewicht	8,9 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143961288
Zolltarifnummer	85365080000

Produktklassifikation

UNSPSC	39121410
ETIM 9.0	EC000902
ETIM 10.0	EC000902
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
