Produktbeschreibung

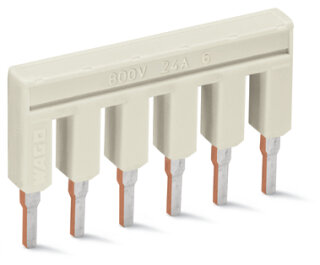

Der Brücker 2002-406 ist ein 6-facher isolierter Querverbinder für Reihenklemmen in der Systemfamilie 2000. Mit einem Bemessungsstrom von 25 A (oder 20 A in Ex-e-II-Ausführung) und einer Bemessungsspannung von 800 V verbindet er mehrere Klemmen parallel miteinander. Die isolierte Ausführung in lichtgrau verhindert unbeabsichtigte Kurzschlüsse zwischen den Klemmenreihen und erhöht die Sicherheit in engen Schaltschränken. Der Brücker erfüllt die hohen Anforderungen der Bahnnorm DIN EN 50155 mit Schwingungsprüfung nach DIN EN 61373. Dabei wurde die Schwingfestigkeit mit 5 g über den gesamten Frequenzbereich von 5 Hz bis 150 Hz auf allen drei Achsen (X, Y, Z) für je fünf Stunden bestanden. Die Kontaktqualität wurde vor und nach jeder Prüfung durch Spannungsfallmessung überprüft, Kontaktstörungen traten nicht auf.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von Steuerspannungsverteilern in Bahnfahrzeugen, wo Betriebsmittel extreme Vibrationen aushalten müssen, sowie hochzuverlässige Schaltschrank-Installationen in Fahrzeugbordnetzen.
Vorteile gegenüber Alternativen
Im Unterschied zu unisilierten Brückern bietet die isolierte Variante zusätzlichen Schutz vor Verschleppung von Leitern und vereinfacht die Verdrahtung in komplizierten Anordnungen. Der Brücker wird auf die Tragschiene 35 mm aufgeklipst und erfordert keine zusätzliche Befestigung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0725 kg
|
| Artikelgewicht: |
0,0029 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,90 × 2,95 × 0,41 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstrom |
25 A
|
| Bemessungsstrom (Ex e II) |
20 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstrom |
25 A
|
Ex-Angaben
| Bemessungsstrom (Ex e II) |
20 A
|
Geometrische Daten
| Breite |
29,5 mm / 1.161 inch |
| Höhe |
4,1 mm / 0.161 inch |
| Tiefe |
19 mm / 0.748 inch |
| Brückerbelegung |
1-2-3-4-5-6 |
Werkstoffdaten
| Farbe |
lichtgrau |
| Brandlast |
0,021MJ |
| Gewicht |
2,9 g
|
Umgebungsbedingungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| Produktgruppe |
22 (TOPJOB S Reihenklemmen) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4055143687423 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstrom |
25 A
|
| Bemessungsstrom (Ex e II) |
20 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstrom |
25 A
|
Ex-Angaben
| Bemessungsstrom (Ex e II) |
20 A
|
Geometrische Daten
| Breite |
29,5 mm / 1.161 inch |
| Höhe |
4,1 mm / 0.161 inch |
| Tiefe |
19 mm / 0.748 inch |
| Brückerbelegung |
1-2-3-4-5-6 |
Werkstoffdaten
| Farbe |
lichtgrau |
| Brandlast |
0,021MJ |
| Gewicht |
2,9 g
|
