Produktbeschreibung

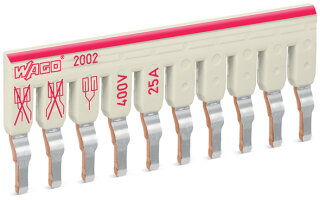

Der Schachtelbrücker 2002-480 ist ein isoliertes Querverbindungselement für Reihenklemmen mit zehn isolierten Brückenausgängen. Der Brücker ermöglicht die parallele Verdrahtung mehrerer Leiterquerschnitte auf einer Reihenklemme und reduziert Verdrahtungsaufwand in Schaltschränken erheblich. Bemessungsstrom 25 A, Bemessungsspannung 400 V, Bemessungsstoßspannung 6 kV nach IEC/EN-Standard. Die lichtgraue, isolierte Ausführung verhindert Kurzschlüsse zwischen benachbarten Brücken und erfüllt strikte Sicherheitsanforderungen. Der Brücker ist nach DIN EN 50155 (VDE 0115-200:2022-06) und DIN EN 61373 (VDE 0115-0106:2011-04) für Bahnanwendungen zertifiziert und wurde erfolgreich auf Schwingfestigkeit (5 g, 5 Hz bis 150 Hz, je 5 Stunden pro Achse, X/Y/Z) sowie Kontaktstabilität und Spannungsfall geprüft.
Anwendungsbereiche
Typische Einsatzfelder sind die Reihenklemmen-Verdrahtung in Schaltschränken für dezentrale Steuerungen sowie die Stromverteilung in Bahnanwendungen, wo hohe Zuverlässigkeit und Schwingungsfestigkeit erforderlich sind.
Vorteile gegenüber Alternativen
Im Unterschied zu unisolierten Brückenstiften bietet die Schachtel-Isolierung Schutz vor Verwechslung und versehentlichen Kurzschlüssen bei dichter Belegung. Der Brücker wird direkt auf die Klemmen-Rastschächte aufgesetzt und benötigt kein Werkzeug.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1250 kg
|
| Artikelgewicht: |
0,0050 kg
|
| Abmessungen
( Breite ):
|
5,08 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
400 V
|
| Bemessungsstoßspannung (III / 3) |
6 kV
|
| Bemessungsstrom |
25 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
400 V
|
| Bemessungsstoßspannung (III / 3) |
6 kV
|
| Bemessungsstrom |
25 A
|
Geometrische Daten
| Breite |
50,8 mm / 2 inch |
| Brückerbelegung |
1-2-3-4-5-6-7-8-9-10 |
Werkstoffdaten
| Farbe |
lichtgrau |
| Brandlast |
0,018MJ |
| Gewicht |
5 g
|
Umgebungsbedingungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| Produktgruppe |
22 (TOPJOB S Reihenklemmen) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4055143692342 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
400 V
|
| Bemessungsstoßspannung (III / 3) |
6 kV
|
| Bemessungsstrom |
25 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
400 V
|
| Bemessungsstoßspannung (III / 3) |
6 kV
|
| Bemessungsstrom |
25 A
|
Geometrische Daten
| Breite |
50,8 mm / 2 inch |
| Brückerbelegung |
1-2-3-4-5-6-7-8-9-10 |
Werkstoffdaten
| Farbe |
lichtgrau |
| Brandlast |
0,018MJ |
| Gewicht |
5 g
|
Umgebungsbedingungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| Produktgruppe |
22 (TOPJOB S Reihenklemmen) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4055143692342 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
