Produktbeschreibung

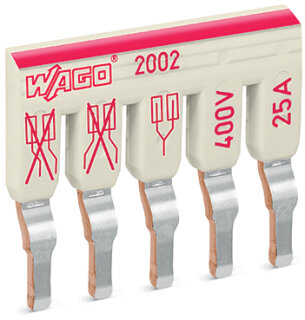

Der Schachtelbrücker 2002-475 ist ein 5-facher isolierter Querverbinder für Reihenklemmen-Systeme von WAGO. Er dient zur Parallelschaltung von bis zu fünf Klemmenebenen und ermöglicht eine platzsparende, sichere Verdrahtung in Schaltschränken. Der Brücker ist in lichtgrau gefertigt und besitzt eine isolierende Ausführung, die Kurzschlussrisiken minimiert. Mit einem Bemessungsstrom von 25 A und einer Bemessungsspannung von 400 V ist der Querverbinder für eine breite Palette industrieller Steuerungsaufgaben ausgelegt. Die Bemessungsstoßspannung von 6 kV bietet zusätzliche Transiententoleranz in sensiblen Steuerkreisen. Der Brücker erfüllt die Anforderungen der Bahntechnik nach DIN EN 50155 und DIN EN 61373. Die Schwingungsfestigkeit wurde nach DIN EN 61373 mit Frequenzen von 5 Hz bis 150 Hz und 5g Beschleunigung auf allen drei Achsen über je 5 Stunden nachgewiesen. Die Überwachung auf Kontaktstörungen bestätigte fehlerfrei arbeitende Kontakte nach der Schwingungsprüfung.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von SPS-Eingängen und Ausgängen in Steuerverteilern sowie die Parallelschaltung von Sensorleitungen in Schaltschränken für Maschinenbau und Automatisierung. Im Fahrzeugbau und in Bahnfahrzeugen wird der Brücker für Steuerspannungskreise in rauen Umgebungen mit Vibrationen und Temperatorschwankungen eingesetzt. Der isolierte Schachtelbrücker bietet gegenüber nicht isolierten Varianten erhöhte Sicherheit gegen Überbrückung von Potentialen und ist daher Standard in sicherheitskritischen Steuerungsanwendungen. Der Querverbinder wird direkt auf die Reihenklemmen aufgesteckt und benötigt keine zusätzliche Verdrahtung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0625 kg
|
| Artikelgewicht: |
0,0025 kg
|
| Abmessungen
( Breite ):
|
2,47 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
400 V
|
| Bemessungsstoßspannung (III / 3) |
6 kV
|
| Bemessungsstrom |
25 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
400 V
|
| Bemessungsstoßspannung (III / 3) |
6 kV
|
| Bemessungsstrom |
25 A
|
Geometrische Daten
| Breite |
24,7 mm / 0.972 inch |
| Brückerbelegung |
1-2-3-4-5 |
Werkstoffdaten
| Farbe |
lichtgrau |
| Brandlast |
0,064MJ |
| Gewicht |
2,5 g
|
Umgebungsbedingungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| Produktgruppe |
22 (TOPJOB S Reihenklemmen) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4055143692281 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
