Produktbeschreibung

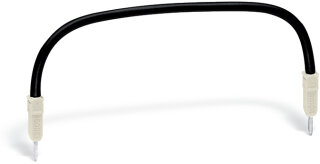

Der steckbare Leitungsbrücker 2009-416 ist ein Verbindungselement für Reihenklemmen im Schaltschrankbau und in Steuerverteilern. Der Brücker verbindet nebeneinander liegende Klemmenpositionen elektrisch und mechanisch. Ausgeführt für einen Leiterquerschnitt von 1,5 mm², einen Bemessungsstrom von 18 A und eine Bemessungsspannung von 800 V (Überspannung III), mit einer Bemessungsstoßspannung von 8 kV. Die isolierte schwarze Ausführung mit einer Leitungslänge von 250 mm reduziert Kurzschlussrisiken beim Zusammenbau und verbessert die optische Erkennbarkeit im Klemmblock.
Anwendungsbereiche
Typische Einsatzfelder sind die Equipotenzial-Beschaltung in Niederspannungsverteilern, die Masseverbindung von Steuerstromkreisen und die Schienenschaltung von Steuereinrichtungen in Verpackungsmaschinen. Der Brücker wird vollständig in den Klemmkanal der entsprechenden Reihenklemme gesteckt und durch Herunterdrücken fixiert.
Vorteile gegenüber Alternativen
Im Unterschied zu drahtgebundenen Einzelverbindungen ermöglicht der vorgefertigte Brücker eine schnellere und fehlerfreiere Verdrahtung mit standardisierter Länge und garantierter Isolation. WAGO liefert den Brücker RoHS-konform und in Kartonverpackung zu 100 Stück pro Verpackungseinheit.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0560 kg
|
| Artikelgewicht: |
0,0056 kg
|
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Leitungsbrücker bis zum Anschlag hinunterdrücken! |
Elektrische Daten
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstoßspannung (III / 3) |
8 kV
|
| Bemessungsstrom |
18 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstoßspannung (III / 3) |
8 kV
|
| Bemessungsstrom |
18 A
|
Anschlussdaten
| Eindrähtiger Leiter |
1,5 mm² |
Anschluss 1
| Eindrähtiger Leiter |
1,5 mm² |
Mechanische Daten
| Leitungslänge der Leitungsbrücker |
250 mm
|
Werkstoffdaten
| Farbe |
schwarz |
| Brandlast |
0,005MJ |
| Gewicht |
5,6 g
|
Kaufmännische Daten
| Produktgruppe |
2 (Zubehör) |
| VPE (UVPE) |
100 (10) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454302252 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Leitungsbrücker bis zum Anschlag hinunterdrücken! |
Elektrische Daten
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstoßspannung (III / 3) |
8 kV
|
| Bemessungsstrom |
18 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstoßspannung (III / 3) |
8 kV
|
| Bemessungsstrom |
18 A
|
Anschlussdaten
| Eindrähtiger Leiter |
1,5 mm² |
Anschluss 1
| Eindrähtiger Leiter |
1,5 mm² |
Mechanische Daten
| Leitungslänge der Leitungsbrücker |
250 mm
|
Werkstoffdaten
| Farbe |
schwarz |
| Brandlast |
0,005MJ |
| Gewicht |
5,6 g
|
Kaufmännische Daten
| Produktgruppe |
2 (Zubehör) |
| VPE (UVPE) |
100 (10) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454302252 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
