Produktbeschreibung

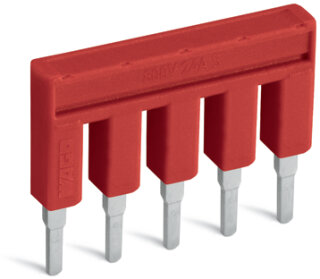

Der Brücker 2002-405/000-005 von WAGO ist ein isolierter Querverbinder für Reihenklemmen mit 5-facher Ausführung in roter Farbe. Der Bemessungsstrom liegt bei 25 A (20 A Ex e II), die Bemessungsspannung bei 800 V nach IEC/EN Kategorie 3. Das Produkt ist nach DIN EN 50155 (VDE 0115-200:2022-06) und DIN EN 61373 (VDE 0115-0106:2011-04) geprüft und erfüllt die Anforderungen für Bahnanwendungen, Lebensdauerprüfung Kategorie 1, Klasse A/B. Die Schwingungsprüfung wurde mit einer Beschleunigung von 5g über den Frequenzbereich 5 Hz bis 150 Hz durchgeführt, Prüfdauer 5 Stunden je Achse (X-, Y-, Z-Richtung). Überwachung auf Kontaktstörungen und Kontaktunterbrechungen bestanden, Spannungsfallmessung vor und nach jeder Achse erfolgreich.
Anwendungsbereiche
Typische Anwendungen sind die Verbindung von Reihenklemmen in Schaltschränken von Bahnfahrzeugen, Lok- und Wagenkästen sowie vibrationsgefährdete Anlagen im mobilen und stationären Bereich. Der isolierte Brücker ermöglicht sichere Querverbindungen zwischen benachbarten Klemmenblöcken ohne Leiterverschleiß. Die rote Farbcodierung unterstützt die visuelle Identifikation in dichtem Klemmenfeld.
Vorteile gegenüber Alternativen
Im Unterschied zu nichtisoli erten Brückern bietet die Isolation zusätzlichen Schutz gegen Kontaminationen und Verschleiß an den Kontaktflächen. Bestellen Sie die benötigte Anzahl entsprechend der Klemmen-Anzahl in Ihrer Schaltanordnung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0600 kg
|
| Artikelgewicht: |
0,0024 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,90 × 2,43 × 0,41 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstrom |
25 A
|
| Bemessungsstrom (Ex e II) |
20 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstrom |
25 A
|
Ex-Angaben
| Bemessungsstrom (Ex e II) |
20 A
|
Geometrische Daten
| Breite |
24,3 mm / 0.957 inch |
| Höhe |
4,1 mm / 0.161 inch |
| Tiefe |
19 mm / 0.748 inch |
| Brückerbelegung |
1-2-3-4-5 |
Werkstoffdaten
| Farbe |
rot |
| Brandlast |
0,016MJ |
| Gewicht |
2,4 g
|
Umgebungsbedingungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4055143687409 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstrom |
25 A
|
| Bemessungsstrom (Ex e II) |
20 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstrom |
25 A
|
Ex-Angaben
| Bemessungsstrom (Ex e II) |
20 A
|
Geometrische Daten
| Breite |
24,3 mm / 0.957 inch |
| Höhe |
4,1 mm / 0.161 inch |
| Tiefe |
19 mm / 0.748 inch |
| Brückerbelegung |
1-2-3-4-5 |
Werkstoffdaten
| Farbe |
rot |
| Brandlast |
0,016MJ |
| Gewicht |
2,4 g
|
Umgebungsbedingungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4055143687409 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
