Produktbeschreibung

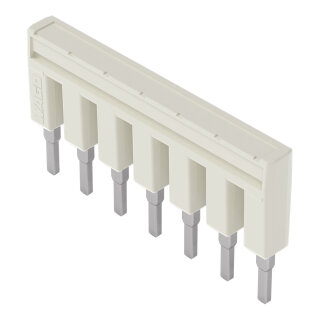

Der Brücker 2002-407 ist eine isolierte Querverbindungsklemme mit sieben Kontaktstellen für parallele Verdrahtung in Reihenklemmen-Systemen. Die Bemessungsspannung beträgt 800 V, der Bemessungsstrom 25 A, oder 20 A bei Ex-e-II-Ausführung. Der Brücker wird in lichtgrau ausgeführt und ermöglicht die galvanische Trennung zwischen mehreren Leitergruppen ohne zusätzliche Verdrahtung.
Anwendungsbereiche
Typische Einsatzfelder sind Schaltschränke in Industrie-Automatisierung sowie Steuerungen in Bahnfahrzeugen und Schienenfahrzeugen. Bahnfahrzeuge erfordern Schwingungsprüfung nach DIN EN 61373 über den Frequenzbereich 5 Hz bis 150 Hz bei 5g Beschleunigung in X-, Y- und Z-Richtung — der Brücker erfüllt diese Anforderung mit bestandener Überwachung auf Kontaktstörungen und verifizierten Spannungsfall-Messungen.
Vorteile gegenüber Alternativen
Im Unterschied zu einem durchgehenden Schraubklemmen-Strang ermöglicht der isolierte Brücker flexible Verdrahtungsführung und reduziert Wickelarbeit. Für Bahnfahrzeuge ist die Konformität mit DIN EN 50155 (VDE 0115-200:2022-06) und dem Schwingtest nach DIN EN 61373 nachgewiesen. Der Brücker wird werkzeuglos in bestehende Reihenklemmen-Reihen eingefädelt und damit als Verdrahtungshilfe in Verteilerblöcken und Steuerverteilern eingesetzt.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0850 kg
|
| Artikelgewicht: |
0,0034 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,90 × 3,47 × 0,41 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstrom |
25 A
|
| Bemessungsstrom (Ex e II) |
20 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstrom |
25 A
|
Ex-Angaben
| Bemessungsstrom (Ex e II) |
20 A
|
Geometrische Daten
| Breite |
34,7 mm / 1.366 inch |
| Höhe |
4,1 mm / 0.161 inch |
| Tiefe |
19 mm / 0.748 inch |
| Brückerbelegung |
1-2-3-4-5-6-7 |
Werkstoffdaten
| Farbe |
lichtgrau |
| Brandlast |
0,025MJ |
| Gewicht |
3,4 g
|
Umgebungsbedingungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| Produktgruppe |
22 (TOPJOB S Reihenklemmen) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4055143687850 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstrom |
25 A
|
| Bemessungsstrom (Ex e II) |
20 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstrom |
25 A
|
Ex-Angaben
| Bemessungsstrom (Ex e II) |
20 A
|
Geometrische Daten
| Breite |
34,7 mm / 1.366 inch |
| Höhe |
4,1 mm / 0.161 inch |
| Tiefe |
19 mm / 0.748 inch |
| Brückerbelegung |
1-2-3-4-5-6-7 |
Werkstoffdaten
| Farbe |
lichtgrau |
| Brandlast |
0,025MJ |
| Gewicht |
3,4 g
|
Umgebungsbedingungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| Produktgruppe |
22 (TOPJOB S Reihenklemmen) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4055143687850 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
