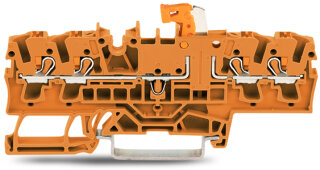

4-Leiter-Trenn- und Messklemme 2202-1872 Push-in CAGE CLAMP 2,5 mm²

4-Leiter-Trenn- und Messklemme 2202-1872 Push-in CAGE CLAMP 2,5 mm²

Artikelnummer: WAG-2202-1872
GTIN: 4055143974929
HAN: 2202-1872
Inhalt: 50 Stück

4-Leiter-Trenn- und Messklemme mit Drücker und Prüfmöglichkeit, Push-in CAGE CLAMP®, 2,5 mm² Nennquerschnitt, 0,25...4 mm² Leiterbereich, 17 A / 440 V (Ex e II).

121,13 €

2,42 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 244,54 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 4-Leiter-Trenn- und Messklemme 2202-1872 von WAGO ist eine wartungsfreie Reihenklemme mit integrierter Messfunktion für Schaltschrank- und Steuerungsanwendungen. Die Klemme verfügt über vier Klemmstellen, einen federnden Drücker zur Betätigung und eine 2-mm-Prüföffnung für hochohmige Spannungsmessungen bis 100 mA. Die Push-in CAGE CLAMP®-Anschlusstechnik ermöglicht das werkzeuglose Stecken starrer und feindrähtiger Leiter ohne Vorbehandlung. Bei einem Nennquerschnitt von 2,5 mm² können Leiter zwischen 0,25 und 4 mm² angeschlossen werden. Die Bemessungsdaten betragen 17 A bei 440 V AC für Ex-e-II-Anwendungen. Der Widerstandswert liegt bei nur 0,001 Ohm pro Pol, was eine Verlustleistung von 0,341 W bei 16 A ergibt. Die Klemme ist für Tragschienen 35 x 15 und 35 x 7,5 ausgelegt und in Frontverdrahtung konzipiert.

Anwendungsbereiche

Typische Einsatzfelder sind die Messstellenpräparation in Ex-geschützten Steuerverteilern von Bergbaumaschinen und Gasförderanlagen sowie die sichere Spannungskontrolle in redundanten Sicherheitsschaltkreisen. Die Betriebstemperaturen reichen von ?60 bis +105 °C, sodass auch schwierige Umgebungen wie Tiefkühllager oder beheizte Produktionshallen abgedeckt werden.

Vorteile gegenüber Alternativen

Im Unterschied zu einfachen Messtrennklemmen ohne Prüföffnung vereinfacht die integrierte Messpunktlösung die Diagnose defekter Leiter während des Betriebs erheblich. Die orange Gehäusefarbe kennzeichnet die Trennfunktion nach Standard und verbessert die Wartbarkeit. Ergänzende Komponenten wie Brücken und Beschriftungsschilder sind separat verfügbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,5150 kg

Artikelgewicht:

0,0103 kg

Abmessungen ( Länge × Breite × Höhe ):

3,29 × 0,52 × 8,75 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Die 2mm-Prüföffnung ist nur für hochohmiges Messen bis 100 mA max. zugelassen.

Elektrische Daten

Bemessungsdaten gemäß	ATEX: PTB 20 ATEX 1007 U / IECEx: PTB 20.0013U (Ex ec IIC Gc)
Bemessungsspannung EN (Ex e II)	440 V
Bemessungsstrom (Ex e II)	17 A
Verlustleistung, pro Pol (Potential)	0,341 W
Bemessungsstrom IN zur Verlustleistungsangabe	16 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Ex-Angaben

Bemessungsdaten gemäß	ATEX: PTB 20 ATEX 1007 U / IECEx: PTB 20.0013U (Ex ec IIC Gc)
Bemessungsspannung EN (Ex e II)	440 V
Bemessungsstrom (Ex e II)	17 A

Verlustleistung

Verlustleistung, pro Pol (Potential)	0,341 W
Bemessungsstrom IN zur Verlustleistungsangabe	16 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	4
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	5,2 mm / 0.205 inch
Höhe	87,5 mm / 3.445 inch
Tiefe ab Oberkante Tragschiene	32,9 mm / 1.295 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,188MJ
Farbe des Betätigungselements	orange
Gewicht	10,3 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143974929
Zolltarifnummer	85365080000

Produktklassifikation

UNSPSC	39121410
ETIM 9.0	EC000902
ETIM 10.0	EC000902
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Hinweise

Sicherheitshinweis	Die 2mm-Prüföffnung ist nur für hochohmiges Messen bis 100 mA max. zugelassen.

Elektrische Daten

Bemessungsdaten gemäß	ATEX: PTB 20 ATEX 1007 U / IECEx: PTB 20.0013U (Ex ec IIC Gc)
Bemessungsspannung EN (Ex e II)	440 V
Bemessungsstrom (Ex e II)	17 A
Verlustleistung, pro Pol (Potential)	0,341 W
Bemessungsstrom IN zur Verlustleistungsangabe	16 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Ex-Angaben

Bemessungsdaten gemäß	ATEX: PTB 20 ATEX 1007 U / IECEx: PTB 20.0013U (Ex ec IIC Gc)
Bemessungsspannung EN (Ex e II)	440 V
Bemessungsstrom (Ex e II)	17 A

Verlustleistung

Verlustleistung, pro Pol (Potential)	0,341 W
Bemessungsstrom IN zur Verlustleistungsangabe	16 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	4
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	5,2 mm / 0.205 inch
Höhe	87,5 mm / 3.445 inch
Tiefe ab Oberkante Tragschiene	32,9 mm / 1.295 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,188MJ
Farbe des Betätigungselements	orange
Gewicht	10,3 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143974929
Zolltarifnummer	85365080000

Produktklassifikation

UNSPSC	39121410
ETIM 9.0	EC000902
ETIM 10.0	EC000902
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
