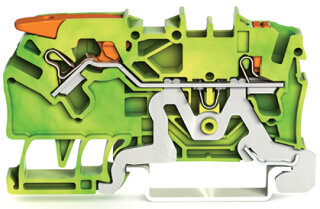

2-Leiter-Schutzleiterklemme 2102-5207 Push-in CAGE CLAMP 2,5 mm² grün-gelb

2-Leiter-Schutzleiterklemme 2102-5207 Push-in CAGE CLAMP 2,5 mm² grün-gelb

Artikelnummer: WAG-2102-5207
GTIN: 4055143741903
HAN: 2102-5207
Inhalt: 50 Stück

2-Leiter-Schutzleiterklemme 2102-5207, 2,5 mm², Push-in CAGE CLAMP®, Hebel und Drücker, grün-gelb. Werkzeuglose Verdrahtung für Hutschiene 35 mm in.

128,18 €

2,56 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 258,82 €

● Bestellbar, Lieferzeit 2 - 3 Wochen (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Schutzleiterklemme 2102-5207 ist eine Reihenklemme mit Push-in CAGE CLAMP®-Anschlusstechnik und integriertem Kontaktfuß zur direkten Verbindung mit der Tragschiene. Sie verbindet Schutzleiter und Funktionsleiter in einer Klemmstelle und erzeugt so eine sichere elektrische und mechanische Verbindung. Die Klemme ist für einen Nennquerschnitt von 2,5 mm² ausgelegt und akzeptiert eindräthige Leiter von 0,75 bis 4 mm² sowie mehrdräthige Leiter mit Aderendhülse von 0,25 bis 4 mm². Betätigt wird sie über Hebel an Anschluss 1 und Drücker an Anschluss 2. Der Dauergebrauchstemperaturbereich liegt zwischen ?60 und +105 °C. Das Kunststoffgehäuse ist aus Polyamid PA66 gefertigt und erreicht die Brennbarkeitsklasse V0 nach UL 94.

Anwendungsbereiche

Typische Einsatzfelder sind die Schutzleiterverdrahtung in Schaltschränken für Steuerungsanlagen sowie die Schutzleiter-Reihenschaltung in Verteilerblöcken von Anlagenbau und Maschinenbau. Die Klemme eignet sich auch für Ex-Anwendungen nach Produktdatenblatt.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Schutzleiterklemmen ohne separaten Hebel bietet die 2102-5207 eine redundante Betätigung (Hebel plus Drücker), die höhere Sicherheit bei der Verdrahtung gewährleistet und das versehentliche Öffnen unter Last verhindert. Die Verdrahtung erfolgt ohne Werkzeug von vorne; erforderliche Abisolierlänge: 10 bis 12 mm. Montage auf Tragschiene 35 × 15 und 35 × 7,5 mm mit seitlicher und mittiger Beschriftungsmöglichkeit.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,4950 kg

Artikelgewicht:

0,0099 kg

Abmessungen ( Länge × Breite × Höhe ):

3,29 × 0,52 × 6,38 cm

Technische Daten:

Technische Daten

Elektrische Daten

Verdrahtungsrichtung	Frontverdrahtung

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Hebel
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Betätigungsart	Drücker

Geometrische Daten

Breite	5,2 mm / 0.205 inch
Höhe	63,8 mm / 2.512 inch
Tiefe ab Oberkante Tragschiene	32,9 mm / 1.295 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	grün-gelb
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,135MJ
Farbe des Betätigungselements	orange
Gewicht	9,9 g

Umgebungsbedingungen

Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143741903
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-41
eCl@ss 9.0	27-14-11-41
ETIM 9.0	EC000901
ETIM 10.0	EC000901
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Elektrische Daten

Verdrahtungsrichtung	Frontverdrahtung

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Hebel
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Betätigungsart	Drücker

Geometrische Daten

Breite	5,2 mm / 0.205 inch
Höhe	63,8 mm / 2.512 inch
Tiefe ab Oberkante Tragschiene	32,9 mm / 1.295 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	grün-gelb
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,135MJ
Farbe des Betätigungselements	orange
Gewicht	9,9 g

Umgebungsbedingungen

Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143741903
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-41
eCl@ss 9.0	27-14-11-41
ETIM 9.0	EC000901
ETIM 10.0	EC000901
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
