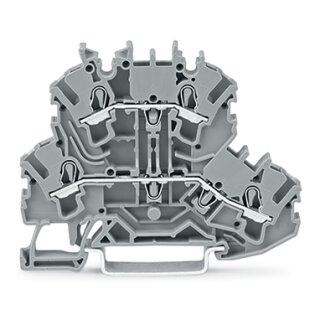

Produktbeschreibung
Die Doppelstockklemme für Tragschiene 35 hat 4 Klemmstellen auf 2 Potentialen in 2 Ebenen, Potentialkennzeichnung L/L und 4 Brückeraufnahmen. Der Anschluss wird mit Betätigungswerkzeug bedient und nimmt ein- und feindrähtige Leiter von 0,25 bis 4 mm² bei 10 bis 12 mm Abisolierlänge auf, eindrähtige Leiter von 0,75 bis 4 mm² sind direkt steckbar. Die Bemessungsdaten für Ex e II betragen 440 V und 20 A gemäß ATEX: PTB 03 ATEX 1162 U. Das graue Gehäuse aus Polyamid (PA66) erreicht V0 gemäß UL 94.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Nordrhein-Westfalen
Minden, Deutschland, 32423
[email protected] https://www.wago.com
| Versandgewicht: |
0,5000 kg
|
| Artikelgewicht: |
0,0100 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,17 × 0,52 × 6,97 cm |
Technische Daten
Elektrische Daten
| Bemessungsdaten gemäß |
ATEX: PTB 03 ATEX 1162 U / IECEx: PTB 03.0004U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
440 V
|
| Bemessungsstrom (Ex e II) |
20 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
18 A
|
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001 Ohm
|
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl der Ebenen |
2 |
| Anzahl Brückeraufnahmen |
4 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
Mechanische Daten
| Potentialkennzeichnung |
L/L |
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe |
69,7 mm / 2.744 inch |
| Tiefe ab Oberkante Tragschiene |
51,7 mm / 2.035 inch |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,184MJ |
| Gewicht |
10 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| Produktgruppe |
22 (TOPJOB S Reihenklemmen) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918753517 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-20 |
| eCl@ss 9.0 |
27-14-11-20 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
