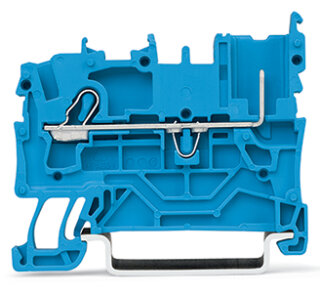

1-Leiter-Basisklemme 2022-1204 2,5 mm² Push-in CAGE CLAMP blau

Artikelnummer: WAG-2022-1204/999-953
GTIN: 4050821644736
HAN: 2022-1204/999-953
Inhalt: 100 Stück

1-Leiter/1-Pin-Basisklemme 2,5 mm², Push-in CAGE CLAMP, Ex nA geeignet, 630 V / 20 A. Werkzeuglose Verdrahtung in Steuerungsverteilern und Schaltanlagen.

104,96 €

1,05 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 177,31 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter/1-Pin-Basisklemme 2022-1204/999-953 ist eine Reihenklemme mit Push-in CAGE CLAMP-Technologie für Leiterquerschnitte von 0,25 bis 4 mm². Der Nennquerschnitt beträgt 2,5 mm² bei einer Bemessungsspannung von 630 V und einem Bemessungsstrom von 20 A zur Verlustleistungsangabe. Die Verlustleistung pro Pol liegt bei 0,532 W mit einem Übergangswiderstand von 0,001 Ohm. Die Klemme ist für Kupferleiter ausgelegt und arbeitet im Temperaturbereich von -35 bis +85 °C (Verarbeitung) sowie -60 bis +105 °C (Dauergebrauch). Die Push-in CAGE CLAMP-Anschlusstechnik ermöglicht das werkzeuglose Einstecken von starren Leitern und feindrähtig isolierten Leitern mit Aderendhülse ohne Vorbehandlung. Eine Abisolierlänge von 10 bis 12 mm ist erforderlich. Die Basisklemme ist speziell für Anwendungen der Zündschutzart Ex nA geeignet und trägt die Ex-e-II-Zulassung. Sie passt auf Tragschienen 35 × 15 und 35 × 7,5 mm und wird über ein Betätigungswerkzeug bedient.

Anwendungsbereiche

Typische Einsatzfelder sind die Steuerungsverdrahtung in Schaltanlagen und der Schaltschrankbau, insbesondere in der Bahntechnik und in Verpackungsmaschinen. Das steckbare Reihenklemmensystem ermöglicht Vorkonfektionierung und reduziert Montage- und Wartungszeiten.

Vorteile gegenüber Alternativen

Im Unterschied zu konventionellen Schraubklemmen entfällt das zeitaufwändige Verschrauben, was bei komplexen Verdrahtungsaufgaben in großen Steuerungsverteilern deutliche Kosteneinsparungen bringt. Am Ende der Klemmenleiste ist eine Trennwand oder 10-mm-Endklammer (WAGO 209-191 oder 249-117) erforderlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,5000 kg

Artikelgewicht:

0,0050 kg

Abmessungen ( Länge × Breite × Höhe ):

3,64 × 0,52 × 4,85 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Am Ende einer WAGO Klemmenleiste X-COM®S-SYSTEM ist eine Trennwand (Bestellnr. 209-191) oder eine 10mm-Endklammer (Bestellnr. 249-117) zu setzen.

Elektrische Daten

Bemessungsspannung EN (Ex e II)	630 V
Verlustleistung, pro Pol (Potential)	0,532 W
Bemessungsstrom IN zur Verlustleistungsangabe	20 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Ex-Angaben

Bemessungsspannung EN (Ex e II)	630 V

Verlustleistung

Verlustleistung, pro Pol (Potential)	0,532 W
Bemessungsstrom IN zur Verlustleistungsangabe	20 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	1
Federleistenaufnahmen	1
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	5,2 mm / 0.205 inch
Höhe	48,5 mm / 1.909 inch
Tiefe ab Oberkante Tragschiene	36,4 mm / 1.433 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,1MJ
Gewicht	5 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	100 St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4050821644736
Zolltarifnummer	85366990990

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Hinweise

Sicherheitshinweis	Am Ende einer WAGO Klemmenleiste X-COM®S-SYSTEM ist eine Trennwand (Bestellnr. 209-191) oder eine 10mm-Endklammer (Bestellnr. 249-117) zu setzen.

Elektrische Daten

Bemessungsspannung EN (Ex e II)	630 V
Verlustleistung, pro Pol (Potential)	0,532 W
Bemessungsstrom IN zur Verlustleistungsangabe	20 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Ex-Angaben

Bemessungsspannung EN (Ex e II)	630 V

Verlustleistung

Verlustleistung, pro Pol (Potential)	0,532 W
Bemessungsstrom IN zur Verlustleistungsangabe	20 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	1
Federleistenaufnahmen	1
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	2,5 mm²
Eindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 4 mm² / 18 ... 12 AWG
Feindrähtiger Leiter	0,25 ... 4 mm² / 22 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1 ... 2,5 mm² / 18 ... 14 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	5,2 mm / 0.205 inch
Höhe	48,5 mm / 1.909 inch
Tiefe ab Oberkante Tragschiene	36,4 mm / 1.433 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,1MJ
Gewicht	5 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	100 St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4050821644736
Zolltarifnummer	85366990990

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
