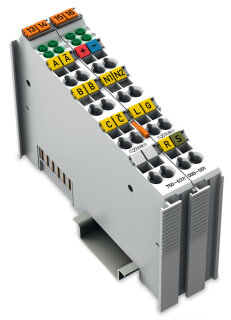

Inkremental-Encoder-Interface 750-637 DC 24 V Differenzeingang 32 Bit

Inkremental-Encoder-Interface 750-637 DC 24 V Differenzeingang 32 Bit

Artikelnummer: WAG-750-637/000-001
GTIN: 4045454925185
HAN: 750-637/000-001
Inhalt: 1 Stück

Inkremental-Encoder-Interface mit 32-Bit-Zähler, DC 24 V, Differenzeingang, Quadraturdecoder. Für beliebige Encoder-Typen in Schaltschränken und.

302,18 €

exkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 347,48 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Inkremental-Encoder-Interface 750-637/000-001 ist ein Funktionsmodul zur Anbindung von Inkremental-Gebern an SPS-Steuerungen. Das Modul verfügt über einen 32-Bit-Zähler mit Quadraturdecoder und arbeitet mit einer Versorgungsspannung von DC 24 V. Die Differenzeneingänge sind für die Signale A, /A, B, /B, C und /C ausgelegt, um eine sichere Übertragung von Encoder-Signalen auch über längere Leitungsführungen in Schaltschränken zu gewährleisten. Der maximale Versorgungsstrom für den Geber beträgt 300 mA, die Eingansströme für Latch, Gate und Referenz liegen typischerweise zwischen 5 und 7 mA. Das Modul unterstützt die 4-fach-Auswertung durch seinen Quadraturdecoder und ermöglicht damit höhere Zählauflösungen. Ein Latch-Register mit 32 Bit erfasst die Zählerwerte bei positiven Flanken am Eingang C oder Latch. Das Interface wird zur Tragschiene 35 mm montiert und benötigt nur 24 mm Breite.

Anwendungsbereiche

Typische Anwendungsfelder sind die Erfassung von Längenmessungen an Förderanlagen, die Drehzahlüberwachung an angetriebenen Rollen in Verpackungsmaschinen sowie die Positionserfassung in Dosieranlagen. Die werkszeuglose Verdrahtung erfolgt über 14 CAGE-CLAMP-Anschlüsse für Leiterquerschnitte von 0,08 bis 2,5 mm². Das robuste Polycarbonat-Gehäuse ist für Betriebstemperaturen von 0 bis +55 °C und eine Vibrationsfestigkeit von 4 g ausgelegt.

Vorteile gegenüber Alternativen

Im Unterschied zu analogen Messwertumformern bietet das digitale Encoder-Interface eine direkte Zählerverarbeitung in der Steuerung ohne zusätzliche Analogeingänge.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1001 kg
Artikelgewicht:	0,1001 kg
Abmessungen ( Länge × Breite × Höhe ):	6,98 × 2,40 × 10,00 cm

Technische Daten

Zählertiefe	32Bit
Geberanschluss	A; /A; B; /B; C; /C (differentielle Eingänge)
Versorgungsstrom Geber max	300 mA
Nullimpuls Latch	32Bit
Quadraturdecoder	4-fach-Auswertung
Eingangsstrom typ.	Latch 5 mA, Gate 7 mA, Ref. 7 mA
Ausgangsstrom je Kanal	0,5 A
Ausgangstrom	kurzschlussfest
Ausgangsspannung	DC 24 V
Spannungsbereich für Signal (0)	(UABC - UABC/): DC -30 ... +15 V; Latch, Gate, Ref.: DC -3 ... +5 V
Spannungsbereich für Signal (1)	(UABC - UABC/): DC 15 ... 30 V; Latch, Gate, Ref.: DC 15 ... 30 V
Datenbreite	1 x 32 Bit Daten 2 x 8 Bit Steuer/Status
Grenzfrequenz	250 kHz
Befehle	Lesen, Setzen, Aktivieren
Versorgungsspannung System	DC 5 V; über Datenkontakte
Stromaufnahme Systemversorgung	110 mA
Stromaufnahme Feldversorgung (Modul ohne externe Last)	35 mA
Potentialtrennung	500 V System/Feld
Anzeigeelemente	LED (A-D/A-D) grün: A, C, B, Latch, Gate, N1, Ref, N2

Anschlussdaten

Anschlusstechnik: I/O	14 x CAGE CLAMP®
Anschließbare Leiterwerkstoffe	Kupfer
Anschlusstyp	Ein-/Ausgänge
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch

Geometrische Daten

Breite	24 mm / 0.945 inch
Höhe	100 mm / 3.937 inch
Tiefe	69,8 mm / 2.748 inch
Tiefe ab Oberkante Tragschiene	62,6 mm / 2.465 inch

Mechanische Daten

Montageart	Tragschiene 35
Steckbare Verdrahtungsebene	fest

Werkstoffdaten

Farbe	lichtgrau
Gehäusewerkstoff	Polycarbonat, Polyamid 6.6
Brandlast	2,06MJ
Gewicht	100,1 g
Konformitätskennzeichnung	CE

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	0 ... +55 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Schutzart	IP20
Verschmutzungsgrad	2 gemäß IEC 61131-2
Betriebshöhe	0 ... 2000 m
Einbaulage	Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten
Relative Feuchte (ohne Betauung)	95 %
Vibrationsfestigkeit	4g gemäß IEC 60068-2-6
Schockfestigkeit	15g gemäß IEC 60068-2-27
EMV-Störfestigkeit	gemäß EN 61000-6-2, Schiffbereich
EMV-Störaussendung	gemäß EN 61000-6-4, Schiffbereich
Beanspruchung durch Schadstoffe	gemäß IEC 60068-2-42 und IEC 60068-2-43
Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 %	10 ppm
Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 %	25 ppm

Kaufmännische Daten

Produktgruppe	15 (I/O-SYSTEM)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454925185
Zolltarifnummer	85389099990

Produktklassifikation

UNSPSC	32151705
eCl@ss 10.0	27-24-26-05
eCl@ss 9.0	27-24-26-05
ETIM 9.0	EC001601
ETIM 10.0	EC001601
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	79-94-71317-36-825550-51-07439-92-1
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol4-Methyl-1,2-cyclohexanedicarboxylic anhydrideDiboron trioxideLeadLead monoxideDiboron trioxideLeadLead monoxide
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	6(c)7(a)7(c)-I7(c)-II
SCIP notification number (Austria)	a2837c0c-57a7-46e4-8e44-5d4b7e93466b
SCIP notification number (Belgium)	50d7ce52-953c-4412-b1f3-20a1553ca3bb
SCIP notification number (Bulgaria)	d92ec1dd-9e9a-4b6c-b906-0432477388c6
SCIP notification number (Czech Republic)	702e2d47-a850-482b-b916-ba943e673093
SCIP notification number (Denmark)	4f60367b-0949-4cdd-80b3-7362d5308938
SCIP notification number (Finland)	9d6d5572-6348-4fcf-ba25-23c2958e7aeb
SCIP notification number (France)	2a22b185-818b-45b2-b5a2-4f12586f7ec9
SCIP notification number (Germany)	cd77003d-9333-4aee-b16b-923098f560ac
SCIP notification number (Hungary)	a938450b-57a3-414f-936f-ea00af3e34cb
SCIP notification number (Italy)	0d6be9e9-6157-4c41-b0e6-cf9c29464650
SCIP notification number (Netherlands)	7085e351-c502-4ca0-adee-04a5ad340666
SCIP notification number (Poland)	2e6c5bc1-b633-4c42-9702-6ba5f21fa506
SCIP notification number (Romania)	fd9ccfd3-e5ae-49ce-ad3f-430177c7d472
SCIP notification number (Sweden)	590d6535-a715-486e-a14a-19216a39169e
