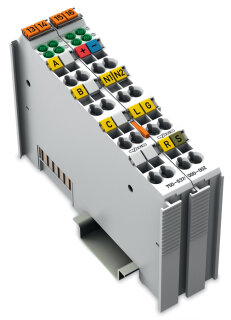

Inkremental-Encoder-Interface 750-637 24 V DC Single-Ended 32 Bit

Inkremental-Encoder-Interface 750-637 24 V DC Single-Ended 32 Bit

Artikelnummer: WAG-750-637/000-002
GTIN: 4045454589905
HAN: 750-637/000-002
Inhalt: 1 Stück

Inkremental-Encoder-Interface, 24 V DC, Single-Ended, 32-Bit-Zähler mit Quadraturdecoder und Latch für Nullimpuls. Hutschienenmontage, 11 × CAGE CLAMP®.

359,59 €

inkl. 19% USt. ,

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Inkremental-Encoder-Interface 750-637/000-002 ist ein spezialisiertes Feldbus-Peripheriemodul für die Erfassung und Verarbeitung von Drehgebersignalen in SPS-Steuerungen. Das Modul arbeitet mit 24 V DC Versorgungsspannung im Single-Ended-Betrieb und verfügt über einen 32-Bit-Zähler mit integriertem Quadraturdecoder (4-fach-Auswertung). Die Geberanschlüsse A, B und C werden direkt über Eingänge verarbeitet, während ein 32-Bit-Latch für die Nullimpuls-Erfassung zur Verfügung steht. Der maximale Versorgungsstrom für den Geber liegt bei 300 mA, die typischen Eingansströme für Latch-, Gate- und Referenz-Eingang sind mit 5 mA bis 7 mA spezifiziert. Die Anschlüsse nutzen 11 × CAGE CLAMP® für beide Leitertypen (blank 0,08–2,5 mm² und feindrähtig 0,08–2,5 mm²).

Anwendungsbereiche

Typische Einsatzfelder sind die Positions- und Drehzahlerfassung in Verpackungsmaschinen, Förderbanlagen und Positioniersystemen sowie die Längenmessung in Wickel- und Schneidanwendungen. Das Modul bietet mehrere Betriebsmodi: Der Gate-Eingang sperrt den Zähler bei Bedarf, der Ref-Eingang aktiviert die Nullmarken-Funktion, und zwei Nockenausgänge signalisieren, ob der Zählerwert in definierten Fenstern liegt.

Vorteile gegenüber Alternativen

Im Unterschied zu einfachen Pulszählern erlaubt der integrierte Quadraturdecoder die automatische Geschwindigkeitserfassung (Inkremente/ms) und damit präzisere Regelung von Bewegungsabläufen. Das Modul ist für den Betrieb von 0 °C bis +55 °C ausgelegt, erfüllt Vibrationsfestigkeit (4g nach IEC 60068-2-6) und Schockfestigkeit (15g) und verfügt über EMV-Störfestigkeit nach EN 61000-6-2 auch für den Schiffbereich. Die Hutschienenmontage (35 mm) mit horizontaler oder vertikaler Einbaulage ermöglicht flexible Anordnung in Schaltschränken und dezentralen Verteilern.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0998 kg
Artikelgewicht:	0,0998 kg
Abmessungen ( Länge × Breite × Höhe ):	6,98 × 2,40 × 10,00 cm

Technische Daten

Zählertiefe	32Bit
Geberanschluss	A; B; C (single-ended Eingänge)
Versorgungsstrom Geber max	300 mA
Nullimpuls Latch	32Bit
Quadraturdecoder	4-fach-Auswertung
Eingangsstrom typ.	Latch 5 mA, Gate 7 mA, Ref. 7 mA
Ausgangsstrom je Kanal	0,5 A
Ausgangstrom	kurzschlussfest
Ausgangsspannung	DC 24 V
Spannungsbereich für Signal (0)	DC ?3 ... +5 V
Spannungsbereich für Signal (1)	DC 15 ... 30 V
Datenbreite	1 x 32 Bit Daten 2 x 8 Bit Steuer/Status
Grenzfrequenz	250 kHz
Befehle	Lesen, Setzen, Aktivieren
Versorgungsspannung System	DC 5 V; über Datenkontakte
Stromaufnahme Systemversorgung	110 mA
Stromaufnahme Feldversorgung (Modul ohne externe Last)	35 mA
Potentialtrennung	500 V System/Feld
Anzeigeelemente	LED (A-D/A-D) grün: A, C, B, Latch, Gate, N1, Ref, N2

Anschlussdaten

Anschlusstechnik: I/O	11 x CAGE CLAMP®
Anschließbare Leiterwerkstoffe	Kupfer
Anschlusstyp	Ein-/Ausgänge
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch

Geometrische Daten

Breite	24 mm / 0.945 inch
Höhe	100 mm / 3.937 inch
Tiefe	69,8 mm / 2.748 inch
Tiefe ab Oberkante Tragschiene	62,6 mm / 2.465 inch

Mechanische Daten

Montageart	Tragschiene 35
Steckbare Verdrahtungsebene	fest

Werkstoffdaten

Farbe	lichtgrau
Gehäusewerkstoff	Polycarbonat, Polyamid 6.6
Brandlast	1,883MJ
Gewicht	99,8 g
Konformitätskennzeichnung	CE

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	0 ... +55 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Schutzart	IP20
Verschmutzungsgrad	2 gemäß IEC 61131-2
Betriebshöhe	0 ... 2000 m
Einbaulage	Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten
Relative Feuchte (ohne Betauung)	95 %
Vibrationsfestigkeit	4g gemäß IEC 60068-2-6
Schockfestigkeit	15g gemäß IEC 60068-2-27
EMV-Störfestigkeit	gemäß EN 61000-6-2, Schiffbereich
EMV-Störaussendung	gemäß EN 61000-6-4, Schiffbereich
Beanspruchung durch Schadstoffe	gemäß IEC 60068-2-42 und IEC 60068-2-43
Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 %	10 ppm
Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 %	25 ppm

Kaufmännische Daten

Produktgruppe	15 (I/O-SYSTEM)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454589905
Zolltarifnummer	85389099990

Produktklassifikation

UNSPSC	32151705
eCl@ss 10.0	27-24-26-05
eCl@ss 9.0	27-24-26-05
ETIM 9.0	EC001601
ETIM 10.0	EC001601
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	79-94-71317-36-825550-51-07439-92-1
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol4-Methyl-1,2-cyclohexanedicarboxylic anhydrideDiboron trioxideLeadLead monoxideDiboron trioxideLeadLead monoxide
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	6(c)7(a)7(c)-I7(c)-II
SCIP notification number (Austria)	12436877-e676-4417-b5da-a031704dbaaf
SCIP notification number (Belgium)	9ba86a6b-8a5d-45ad-9270-1728cc2a4632
SCIP notification number (Bulgaria)	471642da-a89d-4c6e-8cce-5f37d447b7b1
SCIP notification number (Czech Republic)	2316f21a-a5b6-40bb-90eb-8e478be2d908
SCIP notification number (Denmark)	6b36c4ce-5118-4329-9333-b0e337e9c3ed
SCIP notification number (Finland)	f499a711-70ac-4d37-8002-708aab87b4bf
SCIP notification number (France)	da166ac7-775a-41ce-b9d2-e004ca71f13b
SCIP notification number (Germany)	80a2cc9f-d6af-4031-951d-c0f297e376cb
SCIP notification number (Hungary)	79756138-0b6c-4a5d-8656-c4e243ea9864
SCIP notification number (Italy)	b8e06c8e-acec-4099-a9b8-dca12ce311d8
SCIP notification number (Netherlands)	473b3bf8-adb8-47c9-88f1-3929fbf11097
SCIP notification number (Poland)	c60b08ef-7ff0-4601-8c40-ab834dc66401
SCIP notification number (Romania)	16d5f7dd-adac-465f-afbd-7a3d988e7968
SCIP notification number (Sweden)	561eaf5e-afd3-4c15-aa15-9e8bee8b1094
