Produktbeschreibung

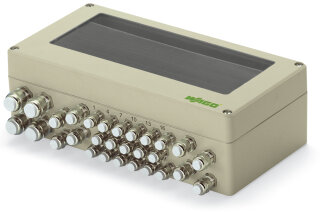

Das IP65-Systemgehäuse 850-828 von WAGO ist ein staub- und spritzwasserdichtes Aluminiumgussgehäuse der Legierung G AL Si 12 nach DIN 1725 mit den Außenmaßen 480 x 100 x 160 mm (Breite x Höhe x Tiefe). Die Schutzart IP65 wird durch eine öl- und benzinbeständige Neopren-Rundschnur-Dichtung im Gehäusedeckel gewährleistet. Das Gehäuse ist mit insgesamt 35 Leitungsdurchführungen der Größe M12 (Kabeldurchmesser 3 bis 6 mm), 10 M16-Verschraubungen (5 bis 9 mm) und 4 M20-Verschraubungen (9 bis 13 mm) ausgestattet. Alle Kabelverschraubungen bestehen aus vernickeltem Messing und werden mit Blindstopfen geliefert. Im Innern ist eine DIN-35-Tragschiene mit Nut-Feder-System montiert, auf der bis zu 31 I/O-Module (jeweils 12 mm Breite) platziert werden können. Das Gehäuse wird mit Edelstahl-Deckelschrauben (unverlierbar), einer Sichtscheibe mit Klemmenscheibe für kundeneigene Beschriftung und vier Montagekanäle außerhalb des Dichtraumes ausgeliefert. Der Erdungsanschluss ist bereits im Gehäuse integriert. Typische
Anwendungsbereiche
Einsatzbereiche sind dezentrale Steuerungsgehäuse in rauen Umgebungen wie Lebensmittelindustrie, Chemielogistik und Maschinen mit Druckwasserspülung sowie als Verteilergehäuse für Feldbus-Koppler und I/O-Systeme in Automatisierungsanlagen. Für höhere Moduldichte eignen sich größere Systeme; dieses Gehäuse bietet die optimale Balance zwischen Kompaktheit und Funktionsdichte für mittlere Anwendungen mit bis zu 31 Modulen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
4,7250 kg
|
| Artikelgewicht: |
4,7250 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
16,00 × 48,00 × 10,00 cm |
Technische Daten
Technische Daten
| Anzahl I/O-Module |
31 |
| Leitungsdurchführungen, Anzahl |
35 |
| Leitungsdurchführungen, Typ |
M12 (Leitungsdurchmesser 3 ... 6 mm) |
| Leitungsdurchführungen, Anzahl (2) |
10 |
| Leitungsdurchführungen, Typ (2) |
M16 (Leitungsdurchmesser 5 ... 9 mm) |
| Leitungsdurchführungen, Anzahl (3) |
4 |
| Leitungsdurchführungen, Typ (3) |
M20 (Leitungsdurchmesser 9 ... 13 mm) |
Geometrische Daten
| Breite |
480 mm / 18.898 inch |
| Höhe |
100 mm / 3.937 inch |
| Tiefe |
160 mm / 6.299 inch |
| Montageausschnitt (B x H) |
(462 x 142) mm |
Mechanische Daten
Umgebungsbedingungen
Kaufmännische Daten
| Produktgruppe |
15 (I/O-SYSTEM) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4017332819589 |
| Zolltarifnummer |
85381000000 |
Produktklassifikation
| UNSPSC |
39.121.324 |
| eCl@ss 10.0 |
27-14-24-18 |
| eCl@ss 9.0 |
27-14-24-18 |
| ETIM 9.0 |
EC000261 |
| ETIM 10.0 |
EC000261 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
