Produktbeschreibung

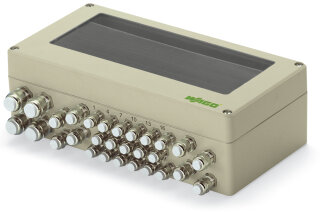

Das IP65-Systemgehäuse 850-826 von WAGO ist ein Aluminiumgussgehäuse der Legierung G AL Si 12 nach DIN 1725 mit der Schutzart IP65. Die Abmessungen betragen 240 mm Breite, 100 mm Höhe und 160 mm Tiefe bei einem Gesamtgewicht von 2,38 kg. Das Gehäuse bietet eine Kapazität von 11 I/O-Modulen und verfügt über insgesamt 22 metrische Kabelverschraubungen: 14 Stück M12 für Kabeldurchmesser 3 bis 6 mm, 4 Stück M16 für 5 bis 9 mm und 4 Stück M20 für 9 bis 13 mm Durchmesser. Die Verschraubungen sind aus Messing mit Vernickelung ausgeführt, Blindstopfen sind enthalten. Das Gehäuse wird in der Farbe Kieselgrau (RAL 7032) geliefert und besitzt eine öl- und benzinbeständige Neopren-Rundschnur-Dichtung im Deckelnuten-System sowie einen Erdungsanschluss. Eine DIN-35/7,5-Tragschiene ist bereits montiert, vier außerhalb des Dichtraumes gelegene Montagekanäle ermöglichen die Wandbefestigung. Eine Sichtscheibe mit Klemmenscheibe für kundenspezifische Beschriftungen ist im Lieferumfang enthalten. Das Gehäuse eignet sich für die Integration von Feldgeräten, Steuermodulen und dezentralen E/A-Systemen in Schaltschränken von Produktionsanlagen, Verpackungsmaschinen und Automatisierungslösungen.
Anwendungsbereiche
Typische Einsatzfelder sind auch Maschinensteuerungen mit höheren Schutzanforderungen an Staub und Spritzwasser sowie die Außenaufstellung von Kleinverteilern. Die Ausführung als leeres Systemgehäuse ermöglicht eine individuelle Bestückung mit WAGO-I/O-Modulen oder kompatiblen Komponenten. RoHS-konform, hergestellt in Deutschland.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
2,3765 kg
|
| Artikelgewicht: |
2,3765 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
16,00 × 24,00 × 10,00 cm |
Technische Daten
Technische Daten
| Anzahl I/O-Module |
11 |
| Leitungsdurchführungen, Anzahl |
14 |
| Leitungsdurchführungen, Typ |
M12 (Leitungsdurchmesser 3 ... 6 mm) |
| Leitungsdurchführungen, Anzahl (2) |
4 |
| Leitungsdurchführungen, Typ (2) |
M16 (Leitungsdurchmesser 5 ... 9 mm) |
| Leitungsdurchführungen, Anzahl (3) |
4 |
| Leitungsdurchführungen, Typ (3) |
M20 (Leitungsdurchmesser 9 ... 13 mm) |
Geometrische Daten
| Breite |
240 mm / 9.449 inch |
| Höhe |
100 mm / 3.937 inch |
| Tiefe |
160 mm / 6.299 inch |
| Montageausschnitt (B x H) |
(222 x 142) mm |
Mechanische Daten
Umgebungsbedingungen
Kaufmännische Daten
| Produktgruppe |
15 (I/O-SYSTEM) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4017332819619 |
| Zolltarifnummer |
85381000000 |
Produktklassifikation
| UNSPSC |
39.121.324 |
| eCl@ss 10.0 |
27-14-24-18 |
| eCl@ss 9.0 |
27-14-24-18 |
| ETIM 9.0 |
EC000261 |
| ETIM 10.0 |
EC000261 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
