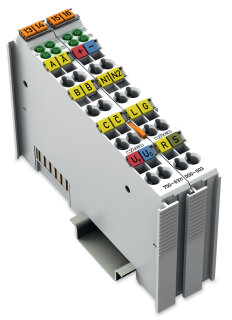

Inkremental-Encoder-Interface 750-637 RS-422 32 Bit WAGO

Inkremental-Encoder-Interface 750-637 RS-422 32 Bit WAGO

Artikelnummer: WAG-750-637/000-003
GTIN: 4045454925871
HAN: 750-637/000-003
Inhalt: 1 Stück

Inkremental-Encoder-Interface RS-422, 32-Bit-Zähler mit Quadraturdecoder, Latch-Funktion und Nockenausgänge. DC 24 V, 16 × CAGE CLAMP®-Anschlüsse.

302,18 €

exkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 347,48 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Inkremental-Encoder-Interface 750-637/000-003 ist ein WAGO-Feldbus-Modul zur Ansteuerung beliebiger inkrementaler Drehgeber mit RS-422-Differenzsignalen. Das Modul verfügt über einen 32-Bit-Zähler mit integriertem Quadraturdecoder zur 1-fach-Auswertung der Gebersignale A/?, B/B? und C/C?. Der Latch-Register ermöglicht es, Zählerstände beim Nullimpuls zu sichern und an die SPS zu übertragen. Die Steuerung kann den Zähler setzen, sperren (Gate-Eingang) und die Referenzfunktion aktivieren (Ref-Eingang). Das Modul erfasst automatisch die Gebergeschwindigkeit in Inkrementen pro Millisekunde und kann diese alternativ zum Latch-Wert ausgeben. Über zwei Nockenausgänge (N1, N2) werden definierte Zählerfenster mit individuell einstellbaren Bereichen signalisiert. Zur Stromversorgung benötigt das Modul 24 V DC; die Geberversorgung Ue/U0 wird daraus abgeleitet. Maximaler Versorgungsstrom für den Geber: 300 mA. Die 16 Ein-/Ausgänge verwenden CAGE CLAMP®-Klemmen für Leiterquerschnitte 0,08 bis 2,5 mm² (28 bis 14 AWG).

Anwendungsbereiche

Typische Anwendungen sind die Positionsmessung und Drehzahlerfassung bei Verpackungsmaschinen, Druckmaschinen und Förderanlagen mit inkrementalen Gebern. In Bearbeitungsmaschinen ermöglicht das Interface die Echtzeit-Überwachung von Achspositionen durch die Quadraturdecoder-Auswertung.

Vorteile gegenüber Alternativen

Im Unterschied zu analogen Geberinterfacen liefert dieses Modul digitale Zählwerte ohne Skalierungsaufwand und ermöglicht schnelle Flankenerfassung im hochfrequenten Bereich. Das Modul wird auf Hutschiene 35 mm montiert und arbeitet im Temperaturbereich 0 bis +55 °C Betrieb, Schutzart IP20, Vibrationsfestigkeit 4g nach IEC 60068-2-6.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1014 kg
Artikelgewicht:	0,1014 kg
Abmessungen ( Länge × Breite × Höhe ):	6,98 × 2,40 × 10,00 cm

Technische Daten

Zählertiefe	32Bit
Geberanschluss	A; /A; B; /B; C; /C (RS-422-Eingänge)
Versorgungsstrom Geber max	300 mA
Nullimpuls Latch	32Bit
Quadraturdecoder	1-fach-Auswertung
Eingangsstrom typ.	Latch 5 mA, Gate 7 mA, Ref. 7 mA
Ausgangsstrom je Kanal	0,5 A
Ausgangstrom	kurzschlussfest
Ausgangsspannung	DC 24 V
Spannungsbereich für Signal (0)	UABC = RS-422; Latch, Gate, Ref.: DC -3 ... +5 V
Spannungsbereich für Signal (1)	UABC = RS-422; Latch, Gate, Ref.: DC 15 ... 30 V
Datenbreite	1 x 32 Bit Daten 2 x 8 Bit Steuer/Status
Grenzfrequenz	250 kHz
Befehle	Lesen, Setzen, Aktivieren
Versorgungsspannung System	DC 5 V; über Datenkontakte
Stromaufnahme Systemversorgung	110 mA
Stromaufnahme Feldversorgung (Modul ohne externe Last)	35 mA
Potentialtrennung	500 V System/Feld
Anzeigeelemente	LED (A-D/A-D) grün: A, C, B, Latch, Gate, N1, Ref, N2

Anschlussdaten

Anschlusstechnik: I/O	16 x CAGE CLAMP®
Anschließbare Leiterwerkstoffe	Kupfer
Anschlusstyp	Ein-/Ausgänge
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch

Geometrische Daten

Breite	24 mm / 0.945 inch
Höhe	100 mm / 3.937 inch
Tiefe	69,8 mm / 2.748 inch
Tiefe ab Oberkante Tragschiene	62,6 mm / 2.465 inch

Mechanische Daten

Montageart	Tragschiene 35
Steckbare Verdrahtungsebene	fest

Werkstoffdaten

Farbe	lichtgrau
Gehäusewerkstoff	Polycarbonat, Polyamid 6.6
Brandlast	1,883MJ
Gewicht	101,4 g
Konformitätskennzeichnung	CE

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	0 ... +55 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Schutzart	IP20
Verschmutzungsgrad	2 gemäß IEC 61131-2
Betriebshöhe	0 ... 2000 m
Einbaulage	Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten
Relative Feuchte (ohne Betauung)	95 %
Vibrationsfestigkeit	4g gemäß IEC 60068-2-6
Schockfestigkeit	15g gemäß IEC 60068-2-27
EMV-Störfestigkeit	gemäß EN 61000-6-2, Schiffbereich
EMV-Störaussendung	gemäß EN 61000-6-4, Schiffbereich
Beanspruchung durch Schadstoffe	gemäß IEC 60068-2-42 und IEC 60068-2-43
Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 %	10 ppm
Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 %	25 ppm

Kaufmännische Daten

Produktgruppe	15 (I/O-SYSTEM)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454925871
Zolltarifnummer	85389099990

Produktklassifikation

UNSPSC	32151705
eCl@ss 10.0	27-24-26-05
eCl@ss 9.0	27-24-26-05
ETIM 9.0	EC001601
ETIM 10.0	EC001601
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	79-94-71317-36-825550-51-07439-92-1
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol4-Methyl-1,2-cyclohexanedicarboxylic anhydrideDiboron trioxideLeadLead monoxideDiboron trioxideLeadLead monoxide
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	6(c)7(a)7(c)-I7(c)-II
SCIP notification number (Austria)	2a70a3af-6a78-4f7a-a1c2-7d518a4490f0
SCIP notification number (Belgium)	df6275bf-0e85-4103-ac6f-135c6a25ffd4
SCIP notification number (Bulgaria)	211f6b8f-482e-4345-a125-4d9f7e7b638d
SCIP notification number (Czech Republic)	3cd3435e-6518-44f4-95eb-2bd1905b5f07
SCIP notification number (Denmark)	1d55dce1-2a39-4212-a22d-c5bd143a1158
SCIP notification number (Finland)	ffb2737f-8999-4bc3-aee5-23e973520e43
SCIP notification number (France)	7a6da688-5a40-4cd1-bda8-98540e72e186
SCIP notification number (Germany)	7bf9a5f2-8c15-478f-a94c-a6f4b3365a97
SCIP notification number (Hungary)	ed43952b-8a07-452e-82e2-e6ebae0329b0
SCIP notification number (Italy)	342f0b22-d45a-4d61-92a2-dd85a76ca790
SCIP notification number (Netherlands)	2d934ab1-d3d2-4e73-89a6-dcb2d55a3ef3
SCIP notification number (Poland)	bbb5afa9-2dc6-42a2-9233-ae9d7544f5de
SCIP notification number (Romania)	aecd9e87-81bc-407c-ae5f-d4bae298fd7b
SCIP notification number (Sweden)	51e183c4-baf3-42d5-b216-9652d5f69b32
