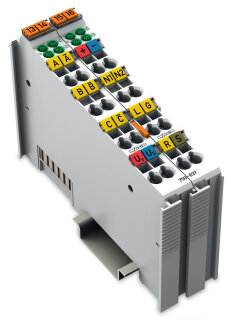

Produktbeschreibung
Das Interface wertet Inkrementalgeber mit RS-422-Eingängen A, /A, B, /B, C und /C im Quadraturdecoder mit 4-fach-Auswertung aus und hat eine Zählertiefe von 32Bit bei 250 kHz Grenzfrequenz. Die Geberversorgung liefert bis 300 mA, der kurzschlussfeste Ausgang DC 24 V mit 0,5 A je Kanal. Angeschlossen wird über 16 x CAGE CLAMP® für Leiter von 0,08 mm² bis 2,5 mm². Das lichtgraue, 24 mm breite Modul wird auf Tragschiene 35 montiert, Schutzart IP20.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1014 kg
|
| Artikelgewicht: |
0,1014 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,98 × 2,40 × 10,00 cm |
Technische Daten
Technische Daten
| Zählertiefe |
32Bit |
| Geberanschluss |
A; /A; B; /B; C; /C (RS-422-Eingänge) |
| Versorgungsstrom Geber max |
300 mA
|
| Nullimpuls Latch |
32Bit |
| Quadraturdecoder |
4-fach-Auswertung |
| Eingangsstrom typ. |
Latch 5 mA, Gate 7 mA, Ref. 7 mA |
| Ausgangsstrom je Kanal |
0,5 A
|
| Ausgangstrom |
kurzschlussfest |
| Ausgangsspannung |
DC 24 V |
| Spannungsbereich für Signal (0) |
UABC = RS-422; Latch, Gate, Ref.: DC -3 ... +5 V |
| Spannungsbereich für Signal (1) |
UABC = RS-422; Latch, Gate, Ref.: DC 15 ... 30 V |
| Datenbreite |
1 x 32 Bit Daten 2 x 8 Bit Steuer/Status |
| Grenzfrequenz |
250 kHz
|
| Befehle |
Lesen, Setzen, Aktivieren |
| Versorgungsspannung System |
DC 5 V; über Datenkontakte |
| Stromaufnahme Systemversorgung |
110 mA
|
| Stromaufnahme Feldversorgung (Modul ohne externe Last) |
35 mA
|
| Potentialtrennung |
500 V System/Feld |
| Anzeigeelemente |
LED (A-D/A-D) grün: A, C, B, Latch, Gate, N1, Ref, N2 |
Anschlussdaten
| Anschlusstechnik: I/O |
16 x CAGE CLAMP® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Anschlusstyp |
Ein-/Ausgänge |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Steckbare Verdrahtungsebene |
fest |
Geometrische Daten
| Breite |
24 mm / 0.945 inch |
| Höhe |
100 mm / 3.937 inch |
| Tiefe |
69,8 mm / 2.748 inch |
| Tiefe ab Oberkante Tragschiene |
62,6 mm / 2.465 inch |
Werkstoffdaten
| Farbe |
lichtgrau |
| Gehäusewerkstoff |
Polycarbonat, Polyamid 6.6 |
| Brandlast |
1,883MJ |
| Gewicht |
101,4 g
|
| Konformitätskennzeichnung |
CE |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
0 ... +55 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
| Schutzart |
IP20 |
| Verschmutzungsgrad |
2 gemäß IEC 61131-2 |
| Betriebshöhe |
0 ... 2000 m |
| Einbaulage |
Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten |
| Relative Feuchte (ohne Betauung) |
95 %
|
| Vibrationsfestigkeit |
4g gemäß IEC 60068-2-6 |
| Schockfestigkeit |
15g gemäß IEC 60068-2-27 |
| EMV-Störfestigkeit |
gemäß EN 61000-6-2, Schiffbereich |
| EMV-Störaussendung |
gemäß EN 61000-6-4, Schiffbereich |
| Beanspruchung durch Schadstoffe |
gemäß IEC 60068-2-42 und IEC 60068-2-43 |
| Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 % |
10 ppm
|
| Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 % |
25 ppm
|
Kaufmännische Daten
| Produktgruppe |
15 (I/O-SYSTEM) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454801021 |
| Zolltarifnummer |
85389099990 |
Produktklassifikation
| UNSPSC |
32151705 |
| eCl@ss 10.0 |
27-24-26-05 |
| eCl@ss 9.0 |
27-24-26-05 |
| ETIM 9.0 |
EC001601 |
| ETIM 10.0 |
EC001601 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
79-94-71317-36-825550-51-07439-92-1 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol4-Methyl-1,2-cyclohexanedicarboxylic anhydrideDiboron trioxideLeadLead monoxideDiboron trioxideLeadLead monoxide |
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
6(c)7(a)7(c)-I7(c)-II |
| SCIP notification number (Austria) |
21abc064-4481-4f3a-b319-37091b2db5e0 |
| SCIP notification number (Belgium) |
2a0f46b2-16c0-4e75-b053-30768c6d9e4c |
| SCIP notification number (Bulgaria) |
84adf12d-41a6-4481-af68-a4529d9ab027 |
| SCIP notification number (Czech Republic) |
014c64a8-1c70-4a4d-be8c-a7ee71ad0ddf |
| SCIP notification number (Denmark) |
f048682f-be69-470d-ad61-aa50490d02dd |
| SCIP notification number (Finland) |
2bd732f0-fe94-4f32-9677-0044c8d38149 |
| SCIP notification number (France) |
ee9540ee-3ebd-4d00-a9cd-b34e526b00cb |
| SCIP notification number (Germany) |
853a9472-274c-4c1d-a275-ef4972a830dc |
| SCIP notification number (Hungary) |
6effe214-5bd5-48a1-b799-91b0d9c6a930 |
| SCIP notification number (Italy) |
0ed1d04a-cdb1-4bc9-9816-eec5b64123a2 |
| SCIP notification number (Netherlands) |
de7e8d99-55c4-442b-add9-7774e8b8879a |
| SCIP notification number (Poland) |
0c7a0fc6-787b-4396-858d-b621871abbdf |
| SCIP notification number (Romania) |
7410e3da-9206-4918-95df-db13442489ce |
| SCIP notification number (Sweden) |
06aa91b5-963d-4796-a091-9d78c4315d29 |
