Produktbeschreibung

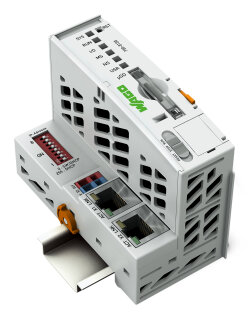

Der Controller PFC100 (Typbezeichnung 750-8100) ist eine kompakte speicherprogrammierbare Steuerung für modulare WAGO I/O-Systeme im Schaltschrank- und Anlagenbau. Die Steuerung arbeitet mit einer Versorgungsspannung von 24 V DC und verfügt über 10240 kByte Programmspeicher mit erweiterbarem Speicher. Zwei konfigurierbare Ethernet-Schnittstellen mit integriertem Switching ermöglichen Netzwerk-Linientopologien ohne zusätzliche Hardware. Der PFC100 ist programmierbar nach IEC 61131-3 mittels e! COCKPIT und bietet Konfiguration über integrierte Web-basierte Verwaltungsoberfläche sowie DIP-Schalter für IP-Adress-Vorgabe. Das Gerät unterstützt direkt alle digitalen und analogen Module sowie Sondermodule der WAGO-Serien 750 und 753, sodass Ein- und Ausgänge flexibel per Hardware erweitert werden.
Anwendungsbereiche
Typische Einsatzfelder sind Verpackungsmaschinen, Abfüll- und Etikettieranlagen in der Lebensmittelbranche, Textilmaschinen, Holzbearbeitungsanlagen sowie Fertigungszellen im Metallbau. Der PFC100 ist für Tragschienenmontage ausgelegt und wird wartungsfrei betrieben. Das Betriebssystem basiert auf Linux 3.18 mit PREEMPT_RT-Patch für deterministische Echtzeit-Zykluszeiten. Eine ATEX-Zertifizierung für Gas (Kategorie 3G) und Staub (Kategorie 3D) eröffnet Einsätze in explosionsgefährdeten Bereichen der Gruppen A bis D sowie E und F nach UL-Standard.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1120 kg
|
| Artikelgewicht: |
0,1120 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,19 × 4,95 × 9,68 cm |
Technische Daten
Communication
| Anzahl der HW-Schnittstellen Wireless |
0 |
| Anzahl der HW-Schnittstellen sonstige |
0 |
| Anzahl der Schnittstellen PROFINET |
0 |
| Unterstützt Protokoll für SERCOS |
nein |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
2 |
| Anzahl der HW-Schnittstellen seriell RS-232 |
0 |
| Anzahl der HW-Schnittstellen seriell RS-422 |
0 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
0 |
| Anzahl der HW-Schnittstellen USB |
0 |
| Anzahl der HW-Schnittstellen parallel |
0 |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für Modbus |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
Optionen
| Systemkomponente |
ja |
| Programmspeichererweiterung möglich |
ja |
| Funkstandard WLAN 802.11 |
nein |
| IO-Link Master |
nein |
| Funkstandard Bluetooth |
nein |
| Rack-Montage möglich |
nein |
| Mobilfunkstandard 4G (LTE) |
nein |
| Mobilfunkstandard 3G (UMTS) |
nein |
| Redundanzfähigkeit |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
Approval , certification
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| SIL nach IEC 61508 |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
Schutz
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
Montage
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Geeignet für Tragschienenmontage |
ja |
Anschlussdaten
| Anzahl der Relaisausgänge |
0 |
| Anzahl der digitalen Eingänge |
0 |
| Anzahl der analogen Ausgänge |
0 |
| Anzahl der analogen Eingänge |
0 |
| Anzahl der digitalen Ausgänge |
0 |
Sonstige Merkmale
| Max. Anzahl der Zeitschaltuhren |
0 |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
Elektrische Eigenschaften
| Versorgungsspannung DC |
24 V
|
| Spannungsart der Versorgungsspannung |
DC |
Anwendung
| Geeignet für Sicherheitsfunktionen |
nein |
Modell
| Ausführung |
kompakt |
| Mit Display |
nein |
| Speicherart |
NVRAM |
Maße
| Speichergröße |
10240 kByte |
| Höhe |
96.8 mm
|
| Breite |
50 mm
|
| Tiefe |
100 mm
|
Performance
| Performance Level nach EN ISO 13849-1 |
ohne |
