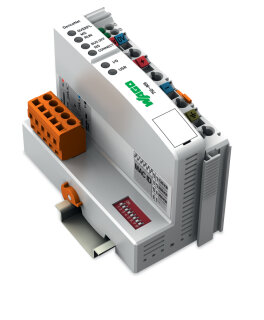

Controller DeviceNet 750-806 16-Bit SPS Feldbus Tragschiene

Controller DeviceNet 750-806 16-Bit SPS Feldbus Tragschiene

Artikelnummer: WAG-750-806
GTIN: 4045454527020
HAN: 750-806
Inhalt: 1 Stück

DeviceNet-Controller 750-806 mit 16-Bit-CPU und IEC 61131-3 Programmierung. Dezentrale Steuerungseinheit für Feldbus-Integration und I/O-Ankopplung auf.

476,60 €

inkl. 19% USt. ,

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Controller DeviceNet 750-806 ist eine dezentrale Steuerungseinheit mit integrierter Feldbus-Anbindung und direkter I/O-Verarbeitung. Die 16-Bit-CPU arbeitet nach IEC 61131-3 mit fünf Programmiersprachen: Kontaktplan, Anweisungsliste, Funktionsplan, Strukturierter Text und Ablaufsprache. Die Programmierung erfolgt über WAGO-I/O-PRO V2.3 auf Basis von CODESYS V2.3. Der Controller verfügt über einen DeviceNet-Anschluss (5-polig Stiftleiste), zwei CAGE-CLAMP-Anschlüsse für die Systemversorgung und sechs CAGE-CLAMP-Anschlüsse für die Feldversorgung. Anschlussquerschnitte liegen bei 0,08 bis 2,5 mm² für ein- und mehradrige Leiter. Die Schutzart IP20 und Vibrationsfestigkeit von 4g gemäß IEC 60068-2-6 ermöglichen sichere Installation in industriellen Umgebungen. Betriebstemperatur: 0 bis +55 °C, maximale Betriebshöhe 5000 m.

Anwendungsbereiche

Typische Anwendungen sind die dezentrale Signalvorverarbeitung in Verpackungsmaschinen, die Entlastung zentraler Steuerungen durch eigenständig testbare Steuerungseinheiten sowie die Integration in DeviceNet-Netzwerke mit direktem Zugriff auf Feldbus- und I/O-Daten ohne Kommunikationsverzögerung. Der Controller ermöglicht programmierbare Fehlerreaktionen bei Feldbus-Ausfällen und reduziert Zykluszeiten durch lokale Datenverarbeitung. Montage auf Tragschiene 35 mm in beliebiger Einbaulage (horizontal oder vertikal). Abmessungen: 50,5 mm Breite, 100 mm Höhe, 71,1 mm Tiefe ab Tragschiene.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,2000 kg
Artikelgewicht:	0,2000 kg
Abmessungen ( Länge × Breite × Höhe ):	7,11 × 5,05 × 10,00 cm

Technische Daten

Kommunikation	DeviceNet
Visualisierung	ohne
CPU	16 Bit
Programmiersprachen gemäß IEC 61131-3	Anweisungsliste (AWL)Kontaktplan (KOP)Funktionsplan (FUP)Signalflussplan (CFC)Strukturierter Text (ST)Ablaufsprache (AS)
Programmierumgebung	WAGO-I/O-PRO V2.3 (basierend auf CODESYS V2.3)
Konfigurationsmöglichkeiten	Gerätebeschreibungsdatei EDSWAGO-I/O-CHECK
Zykluszeit	< 3 ms für 1000 Bit-Anweisungen / 256 dig. E/A
Übertragungsrate	500 kBd (125 kBd, 250 kBd, 500 kBd)
Bussegmentlänge max.	500 m
Übertragungsmedium (Kommunikation/Feldbus)	abgeschirmtes Cu-Kabel; Fernbuskabel: 2 x 0,82 mm² + 2 x 1,7 mm²; Stichleitung: 2 x 0,2mm² + 2 x 0,32 mm²
Anzahl der Feldbusknoten am Master max.	64
Anzahl der E-/A-Punkte	6.000
Programmspeicher	128 KB
Datenspeicher	64 KB
Remanentspeicher Software	8kbyte
Speicher für Feldbus-Eingangsvariablen max.	512Byte
Speicher für Feldbus-Ausgangsvariablen max.	512Byte
Anzahl Module pro Knoten max.	64
Anzahl Module ohne Busverlängerung max.	64
Ein- und Ausgangsprozessabbild (Feldbus) max.	1024 Byte/1024 Byte
DeviceNet-Merkmale	Polled I/O Message ConnectionStrobed I/O Message ConnectionChange of StateCyclic Message ConnectionUCMM mit Hilfe von FunktionsblöckenDeviceNet-Master programmierbar
Anzeigeelemente	LED (OVERF) rot: Fehler Gerät; LED (RUN) grün: Status Gerät; LED (BUS OFF) rot: Fehler Netzwerk; LED (CONNECT) grün: Status Netzwerk; LED (I/O, USR) rot/grün/orange: Status Lokalbus, durch User programmierbarer Status; LED (A, B) grün: Status Systemversorgung, Feldversorgung
Versorgungsspannung System	DC 24 V (-25 ... +30 %); über Verdrahtungsebene (CAGE CLAMP®-Anschluss)
Eingangsstrom über DeviceNet-Schnittstelle bei 11 V	120 mA
Eingangsstrom typ. bei Nennlast (24 V)	500 mA
Netzteilwirkungsgrad typ. bei Nennlast (24 V)	87 %
Stromaufnahme Systemversorgung	350 mA
Summenstrom für Systemversorgung	1.650 mA
Versorgungsspannung Feld	DC 24 V (-25 ... +30 %); über Leistungskontakte
Stromtragfähigkeit der Leistungskontakte	10 A
Anzahl Leistungskontakte ausgehend	3
Potentialtrennung	500 V System/Feld

Anschlussdaten

Anschlusstechnik: Kommunikation/Feldbus	DeviceNet: 1 x Stiftleiste; 5-polig
Anschlusstechnik: Systemversorgung	2 x CAGE CLAMP®
Anschlusstechnik: Feldversorgung	6 x CAGE CLAMP®
Anschließbare Leiterwerkstoffe	Kupfer
Anschlusstyp	System-/Feldversorgung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Anschlusstechnik: Gerätekonfiguration	1 x Stiftleiste; 4-polig

Geometrische Daten

Breite	50,5 mm / 1.988 inch
Höhe	100 mm / 3.937 inch
Tiefe	71,1 mm / 2.799 inch
Tiefe ab Oberkante Tragschiene	63,9 mm / 2.516 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Farbe	lichtgrau
Gehäusewerkstoff	Polycarbonat, Polyamid 6.6
Brandlast	2,824MJ
Gewicht	200 g
Konformitätskennzeichnung	CE

Umgebungsbedingungen

Montageart	Tragschiene 35
Umgebungstemperatur (Betrieb)	0 ... +55 °C
Umgebungstemperatur (Lagerung)	-25 ... +85 °C
Schutzart	IP20
Verschmutzungsgrad	2 gemäß IEC 61131-2
Betriebshöhe	ohne Temperatur-Derating: 0 ... 2000 m; mit Temperatur-Derating: 2000 ... 5000 m (0,5 K/100 m); max: 5000 m
Einbaulage	Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten
Relative Feuchte (ohne Betauung)	95 %
Vibrationsfestigkeit	4g gemäß IEC 60068-2-6
Schockfestigkeit	15g gemäß IEC 60068-2-27
EMV-Störfestigkeit	gemäß EN 61000-6-2, Schiffbereich
EMV-Störaussendung	gemäß EN 61000-6-4, Schiffbereich
Beanspruchung durch Schadstoffe	gemäß IEC 60068-2-42 und IEC 60068-2-43
Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 %	10 ppm
Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 %	25 ppm

Kaufmännische Daten

Produktgruppe	15 (I/O-SYSTEM)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454527020
Zolltarifnummer	85371091990

Produktklassifikation

UNSPSC	32151705
eCl@ss 10.0	27-24-26-07
eCl@ss 9.0	27-24-26-07
ETIM 9.0	EC000236
ETIM 10.0	EC000236
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	12060-00-31303-86-21317-36-825550-51-07439-92-179-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol4-Methyl-1,2-cyclohexanedicarboxylic anhydrideDiboron trioxideLeadLead monoxideLead titanium oxide (PbTiO3)
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	6(c)7(a)7(c)-I7(c)-II
SCIP notification number (Bulgaria)	dd2d7ee0-e8d8-4971-8853-8a4e9e720d24
SCIP notification number (Czech Republic)	1955721f-1f30-4de1-8dca-7fdc5795bec3
