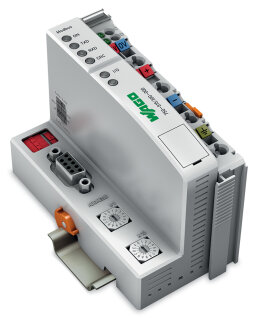

MODBUS-Controller 750-815/325-000 RS-485 115,2 kBd SPS-Erweiterung

MODBUS-Controller 750-815/325-000 RS-485 115,2 kBd SPS-Erweiterung

Artikelnummer: WAG-750-815/325-000
GTIN: 4055143079914
HAN: 750-815/325-000
Inhalt: 1 Stück

MODBUS-Controller für WAGO-I/O-SYSTEM, RS-485, 115,2 kBd. Dezentrale SPS-Funktionalität nach IEC 61131-3, programmierbar in fünf Sprachen.

548,02 €

inkl. 19% USt. ,

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der MODBUS-Controller 750-815/325-000 ist eine SPS-Erweiterung für das WAGO-I/O-SYSTEM und kombiniert einen Feldbuskoppler für MODBUS mit dezentraler Verarbeitungsfunktionalität. Der 16-Bit-Controller arbeitet über eine RS-485-Schnittstelle mit 115,2 kBd Baudrate und wird als Tragschienen-Modul (35 mm) montiert. Die Systemversorgung erfolgt über zwei CAGE-CLAMP-Anschlüsse, sechs weitere CAGE-CLAMP-Anschlüsse dienen der Feldversorgung für angeschlossene E/A-Module. Der Controller unterstützt Leiterquerschnitte von 0,08 bis 2,5 mm² bei Einzel- und Mehraderleitungen. Der Betriebstemperaturbereich liegt zwischen -20 und +60 °C, die Schutzart ist IP20 mit Verschmutzungsgrad 2 nach IEC 61131-2. Die Vibrationsfestigkeit beträgt 4g nach IEC 60068-2-6. Die Programmierung erfolgt mit WAGO-I/O-PRO V2.3 (basierend auf CODESYS V2.3) in sechs IEC-61131-3-konformen Sprachen: Anweisungsliste, Kontaktplan, Funktionsplan, Signalflussplan, Strukturierter Text und Ablaufsprache.

Anwendungsbereiche

Typische Einsatzfelder sind die dezentrale Signalvorverarbeitung in Verpackungsmaschinen und Förderanlagen zur Entlastung der zentralen Steuerung sowie die autarke Kleinsteuerung für lokale Prozesslogik an verteilten Feldgeräten. Der direkte Zugriff auf Feldbus- und E/A-Daten ermöglicht reduzierte Reaktionszeiten gegenüber reiner Feldbuskommunikation. Die programmierbare Fehlerreaktion bei Feldbus-Ausfall gewährleistet sichere Betriebszustände auch in Störungsfällen. Der Controller ist für die horizontale und vertikale Einbaulage in Schaltschränken geeignet.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1879 kg
Artikelgewicht:	0,1879 kg
Abmessungen ( Länge × Breite × Höhe ):	7,11 × 5,05 × 10,00 cm

Technische Daten

Kommunikation	Modbus RTU
Visualisierung	ohne
CPU	16 Bit
Programmiersprachen gemäß IEC 61131-3	Anweisungsliste (AWL)Kontaktplan (KOP)Funktionsplan (FUP)Signalflussplan (CFC)Strukturierter Text (ST)Ablaufsprache (AS)
Programmierumgebung	WAGO-I/O-PRO V2.3 (basierend auf CODESYS V2.3)
Konfigurationsmöglichkeiten	WAGO-I/O-CHECKDrehkodierschalter
Zykluszeit	< 3 ms für 1000 Bit-Anweisungen / 256 dig. E/A
Übertragungsrate	150 Bd ... 115,2 kBd
Bussegmentlänge max.	1200 m
Übertragungsmedium (Kommunikation/Feldbus)	abgeschirmtes Cu-Kabel 2 (4) x 0,25 mm²
Anzahl der Feldbusknoten am Master max.	247
Anzahl der E-/A-Punkte	6.000
Programmspeicher	32 KB
Datenspeicher	32 KB
Remanentspeicher Software	8kbyte
Speicher für Feldbus-Eingangsvariablen max.	512Byte
Speicher für Feldbus-Ausgangsvariablen max.	512Byte
Anzahl Module pro Knoten max.	64
Anzahl Module ohne Busverlängerung max.	64
Ein- und Ausgangsprozessabbild (Feldbus) max.	1024 Byte/1024 Byte
Anzeigeelemente	LED (ON, TxD, RxD) grün: Feldbus-Initialisierung, Senden, Empfangen; LED (CRC) rot: Checksummenfehler; LED (I/O) rot/grün/orange: Status Lokalbus; LED (A, B) grün: Status Systemversorgung, Feldversorgung
Versorgungsspannung System	DC 24 V (-25 ... +30 %); über Verdrahtungsebene (CAGE CLAMP®-Anschluss)
Eingangsstrom typ. bei Nennlast (24 V)	500 mA
Netzteilwirkungsgrad typ. bei Nennlast (24 V)	87 %
Stromaufnahme Systemversorgung	350 mA
Summenstrom für Systemversorgung	1.650 mA
Versorgungsspannung Feld	DC 24 V (-25 ... +30 %); über Leistungskontakte
Stromtragfähigkeit der Leistungskontakte	10 A
Anzahl Leistungskontakte ausgehend	3
Potentialtrennung	500 V System/Feld

Anschlussdaten

Anschlusstechnik: Kommunikation/Feldbus	Modbus RTU: 1 x Buchse D-Sub 9
Anschlusstechnik: Systemversorgung	2 x CAGE CLAMP®
Anschlusstechnik: Feldversorgung	6 x CAGE CLAMP®
Anschließbare Leiterwerkstoffe	Kupfer
Anschlusstyp	System-/Feldversorgung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Anschlusstechnik: Gerätekonfiguration	1 x Stiftleiste; 4-polig

Geometrische Daten

Breite	50,5 mm / 1.988 inch
Höhe	100 mm / 3.937 inch
Tiefe	71,1 mm / 2.799 inch
Tiefe ab Oberkante Tragschiene	63,9 mm / 2.516 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Gehäusewerkstoff	Polycarbonat, Polyamid 6.6
Brandlast	1,916MJ
Gewicht	187,9 g
Konformitätskennzeichnung	CE

Umgebungsbedingungen

Montageart	Tragschiene 35
Umgebungstemperatur (Betrieb)	-20 ... +60 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Schutzart	IP20
Verschmutzungsgrad	2 gemäß IEC 61131-2
Betriebshöhe	ohne Temperatur-Derating: 0 ... 2000 m; mit Temperatur-Derating: 2000 ... 5000 m (0,5 K/100 m); max: 5000 m
Einbaulage	Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten
Relative Feuchte (ohne Betauung)	95 %
Relative Feuchte (mit Betauung)	kurzzeitige Betauung gemäß Klasse 3K6/ IEC EN 60721-3-3 unter Anwendung der E-DIN 40046-721-3 und der Berücksichtigung eines Temperaturbereichs von -20 ... +60 °C (außer windgetriebener Niederschlag, Wasser und Eisbildung)
Vibrationsfestigkeit	4g gemäß IEC 60068-2-6
Schockfestigkeit	15g gemäß IEC 60068-2-27
EMV-Störfestigkeit	gemäß EN 61000-6-2, Schiffbereich
EMV-Störaussendung	gemäß EN 61000-6-3, Schiffbereich
Beanspruchung durch Schadstoffe	gemäß IEC 60068-2-42 und IEC 60068-2-43
Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 %	10 ppm
Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 %	25 ppm

Kaufmännische Daten

Produktgruppe	15 (I/O-SYSTEM)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143079914
Zolltarifnummer	85371091990

Produktklassifikation

UNSPSC	32151705
eCl@ss 10.0	27-24-26-07
eCl@ss 9.0	27-24-26-07
ETIM 9.0	EC000236
ETIM 10.0	EC000236
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	12060-00-31303-86-21317-36-825550-51-07439-92-179-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol4-Methyl-1,2-cyclohexanedicarboxylic anhydrideDiboron trioxideLeadLead monoxideLead titanium oxide (PbTiO3)
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	6(c)7(a)7(c)-I7(c)-II
SCIP notification number (Bulgaria)	57be7739-9815-4f55-b358-756f614539b6
SCIP notification number (Czech Republic)	4c6fbd40-b400-4a6a-9365-e92103ea9e7b
