Produktbeschreibung

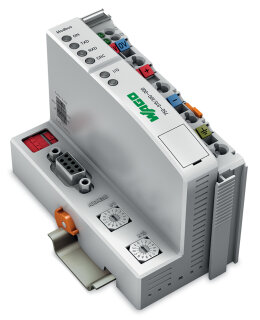

Programmierbarer Controller für Modbus RTU mit CPU 16 Bit, Programmierumgebung WAGO-I/O-PRO V2.3 und Feldbusanschluss über 1 x Buchse D-Sub 9. Übertragungsrate 150 Bd ... 115,2 kBd, Bussegmentlänge max. 1200 m, max. 64 Module pro Knoten, Programmspeicher 32 KB und Datenspeicher 32 KB, Zykluszeit < 3 ms für 1000 Bit-Anweisungen / 256 dig. E/A. System- und Feldversorgung DC 24 V über CAGE CLAMP®-Anschlüsse, Potentialtrennung 500 V System/Feld, Montage auf Tragschiene 35, Schutzart IP20, Umgebungstemperatur im Betrieb 0 ... +55 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1890 kg
|
| Artikelgewicht: |
0,1890 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,11 × 5,05 × 10,00 cm |
Technische Daten
Technische Daten
| Kommunikation |
Modbus RTU |
| Visualisierung |
ohne |
| CPU |
16 Bit |
| Programmiersprachen gemäß IEC 61131-3 |
Anweisungsliste (AWL)Kontaktplan (KOP)Funktionsplan (FUP)Signalflussplan (CFC)Strukturierter Text (ST)Ablaufsprache (AS) |
| Programmierumgebung |
WAGO-I/O-PRO V2.3 (basierend auf CODESYS V2.3) |
| Konfigurationsmöglichkeiten |
WAGO-I/O-CHECKDrehkodierschalter |
| Zykluszeit |
< 3 ms für 1000 Bit-Anweisungen / 256 dig. E/A |
| Übertragungsrate |
150 Bd ... 115,2 kBd |
| Bussegmentlänge max. |
1200 m
|
| Übertragungsmedium (Kommunikation/Feldbus) |
abgeschirmtes Cu-Kabel 2 (4) x 0,25 mm² |
| Anzahl der Feldbusknoten am Master max. |
247 |
| Anzahl der E-/A-Punkte |
6.000 |
| Programmspeicher |
32 KB |
| Datenspeicher |
32 KB |
| Remanentspeicher Software |
8kbyte |
| Speicher für Feldbus-Eingangsvariablen max. |
512Byte |
| Speicher für Feldbus-Ausgangsvariablen max. |
512Byte |
| Anzahl Module pro Knoten max. |
64 |
| Anzahl Module ohne Busverlängerung max. |
64 |
| Ein- und Ausgangsprozessabbild (Feldbus) max. |
1024 Byte/1024 Byte |
| Anzeigeelemente |
LED (ON, TxD, RxD) grün: Feldbus-Initialisierung, Senden, Empfangen; LED (CRC) rot: Checksummenfehler; LED (I/O) rot/grün/orange: Status Lokalbus; LED (A, B) grün: Status Systemversorgung, Feldversorgung |
| Versorgungsspannung System |
DC 24 V (-25 ... +30 %); über Verdrahtungsebene (CAGE CLAMP®-Anschluss) |
| Eingangsstrom typ. bei Nennlast (24 V) |
500 mA
|
| Netzteilwirkungsgrad typ. bei Nennlast (24 V) |
87 %
|
| Stromaufnahme Systemversorgung |
350 mA
|
| Summenstrom für Systemversorgung |
1.650 mA
|
| Versorgungsspannung Feld |
DC 24 V (-25 ... +30 %); über Leistungskontakte |
| Stromtragfähigkeit der Leistungskontakte |
10 A
|
| Anzahl Leistungskontakte ausgehend |
3 |
| Potentialtrennung |
500 V System/Feld |
Anschlussdaten
| Anschlusstechnik: Kommunikation/Feldbus |
Modbus RTU: 1 x Buchse D-Sub 9 |
| Anschlusstechnik: Systemversorgung |
2 x CAGE CLAMP® |
| Anschlusstechnik: Feldversorgung |
6 x CAGE CLAMP® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Anschlusstyp |
System-/Feldversorgung |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Anschlusstechnik: Gerätekonfiguration |
1 x Stiftleiste; 4-polig |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Geometrische Daten
| Breite |
50,5 mm / 1.988 inch |
| Höhe |
100 mm / 3.937 inch |
| Tiefe |
71,1 mm / 2.799 inch |
| Tiefe ab Oberkante Tragschiene |
63,9 mm / 2.516 inch |
Werkstoffdaten
| Gehäusewerkstoff |
Polycarbonat, Polyamid 6.6 |
| Brandlast |
2,431MJ |
| Gewicht |
189 g
|
| Konformitätskennzeichnung |
CE |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
0 ... +55 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +85 °C |
| Schutzart |
IP20 |
| Verschmutzungsgrad |
2 gemäß IEC 61131-2 |
| Betriebshöhe |
ohne Temperatur-Derating: 0 ... 2000 m; mit Temperatur-Derating: 2000 ... 5000 m (0,5 K/100 m); max: 5000 m |
| Einbaulage |
Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten |
| Relative Feuchte (ohne Betauung) |
95 %
|
| Vibrationsfestigkeit |
4g gemäß IEC 60068-2-6 |
| Schockfestigkeit |
15g gemäß IEC 60068-2-27 |
| EMV-Störfestigkeit |
gemäß EN 61000-6-2, Schiffbereich |
| EMV-Störaussendung |
gemäß EN 61000-6-3, Schiffbereich |
| Beanspruchung durch Schadstoffe |
gemäß IEC 60068-2-42 und IEC 60068-2-43 |
| Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 % |
10 ppm
|
| Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 % |
25 ppm
|
Kaufmännische Daten
| Produktgruppe |
15 (I/O-SYSTEM) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143070973 |
| Zolltarifnummer |
85371091990 |
Produktklassifikation
| UNSPSC |
32151705 |
| eCl@ss 10.0 |
27-24-26-07 |
| eCl@ss 9.0 |
27-24-26-07 |
| ETIM 9.0 |
EC000236 |
| ETIM 10.0 |
EC000236 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
12060-00-31303-86-21317-36-825550-51-07439-92-179-94-7 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol4-Methyl-1,2-cyclohexanedicarboxylic anhydrideDiboron trioxideLeadLead monoxideLead titanium oxide (PbTiO3) |
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
6(c)7(a)7(c)-I7(c)-II |
| SCIP notification number (Austria) |
130697c0-15d7-452b-ae5a-bf7770f39212 |
| SCIP notification number (Belgium) |
522fe3f7-3d97-4f1a-b13e-76a9bfd63211 |
| SCIP notification number (Bulgaria) |
acd652d1-d973-4e9d-9d20-64112b5daa41 |
| SCIP notification number (Czech Republic) |
6d4eeb6b-34f9-4458-823d-3e7c1932140c |
| SCIP notification number (Denmark) |
a19b0aa5-0b73-46c1-bc9a-bd14913c2b94 |
| SCIP notification number (Finland) |
64db7797-93e9-447c-b60b-58624156e402 |
| SCIP notification number (France) |
d8c18ca7-158b-4cec-b7ae-92433428862b |
| SCIP notification number (Germany) |
9967e612-4105-4e0f-ad68-44b240b528bb |
| SCIP notification number (Hungary) |
9554c40c-2a75-4f97-9d6c-e00edd5e74f6 |
| SCIP notification number (Italy) |
1c635f05-3d02-47d3-928a-f5f372c4a4d1 |
| SCIP notification number (Netherlands) |
653e3e8c-b107-4988-9398-77d9bc0043fb |
| SCIP notification number (Poland) |
86053149-57d2-4fef-9be3-d624874410fb |
| SCIP notification number (Romania) |
87b714cb-22b2-45a3-8d6b-b51b8fb6162a |
| SCIP notification number (Sweden) |
cb8875fe-7d3c-4e1b-840d-6b9400608114 |
