Produktbeschreibung

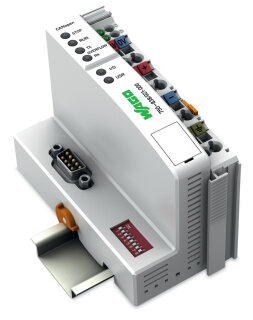

Der Controller wird gemäß IEC 61131-3 in AWL, KOP, FUP, CFC, ST und AS mit WAGO-I/O-PRO V2.3 programmiert. Er unterstützt das Kommunikationsprofil DS-301 V4.01 und das Geräteprofil DS-401 V2.0, 32 Tx / 32 Rx PDO und bis zu 64 Module pro Knoten. Die Systemversorgung DC 24 V wird über CAGE CLAMP® angeschlossen, die Feldversorgung über Leistungskontakte mit 10 A Stromtragfähigkeit; die Potentialtrennung beträgt 500 V System/Feld. Das lichtgraue Gehäuse ist 50,5 mm breit und hat die Schutzart IP20.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1825 kg
|
| Artikelgewicht: |
0,1825 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,11 × 5,05 × 10,00 cm |
Technische Daten
Technische Daten
| Kommunikation |
CANopen |
| Visualisierung |
ohne |
| CPU |
16 Bit |
| Programmiersprachen gemäß IEC 61131-3 |
Anweisungsliste (AWL)Kontaktplan (KOP)Funktionsplan (FUP)Signalflussplan (CFC)Strukturierter Text (ST)Ablaufsprache (AS) |
| Programmierumgebung |
WAGO-I/O-PRO V2.3 (basierend auf CODESYS V2.3) |
| Konfigurationsmöglichkeiten |
Gerätebeschreibungsdatei EDSWAGO-I/O-CHECK |
| Zykluszeit |
< 3 ms für 1000 Bit-Anweisungen / 256 dig. E/A |
| Übertragungsrate |
10 kBd ... 1 MBd |
| Bussegmentlänge max. |
1000 m
|
| Übertragungsmedium (Kommunikation/Feldbus) |
geschirmtes Cu-Kabel 3 x 0,25 mm² |
| Anzahl der Feldbusknoten am Master max. |
110 |
| Programmspeicher |
640 KB |
| Datenspeicher |
832 KB |
| Remanentspeicher Software |
8kbyte |
| Speicher für Feldbus-Eingangsvariablen max. |
512Byte |
| Speicher für Feldbus-Ausgangsvariablen max. |
512Byte |
| Anzahl Module pro Knoten max. |
64 |
| Anzahl Module ohne Busverlängerung max. |
64 |
| Anzahl PDO |
32 Tx / 32 Rx |
| Anzahl SDO |
2 Server SDO / 16 Client SDO |
| Ein- und Ausgangsprozessabbild (Feldbus) max. |
512 Byte/512 Byte |
| Weitere CANopen-Merkmale |
NMT-SlaveMinimum Boot-upVariables PDO-MappingEmergency MessageLife Guarding / HeartbeatLeermodulkonfiguration |
| COB-ID-Distribution |
SDO, Standard |
| Knoten-ID-Distribution |
DIP-Schalter |
| Unterstützte Profile |
Kommunikationsprofil: DS-301 V4.01; Geräteprofil: DS-401 V2.0, Grenzwertüberwachung, flankengetriggerte PDOs, konfigurierbares Verhalten im Fehlerfall, DSP 405, mit Hilfe von Funktionsblöcken NMT- Master programmierbar |
| Anzeigeelemente |
LED (STOP) rot: Gerät/Knoten Stop; LED (RUN) grün: Initialisierung; LED (TX, RX OVERFLOW) rot: CAN-Sende-/-Empfangspuffer Überlauf; LED (I/O, USR) rot/grün/orange: Status Lokalbus, durch User programmierbarer Status; LED (A, B) grün: Status Systemversorgung, Feldversorgung |
| Versorgungsspannung System |
DC 24 V (-25 ... +30 %); über Verdrahtungsebene (CAGE CLAMP®-Anschluss) |
| Eingangsstrom typ. bei Nennlast (24 V) |
500 mA
|
| Netzteilwirkungsgrad typ. bei Nennlast (24 V) |
87 %
|
| Stromaufnahme Systemversorgung |
350 mA
|
| Summenstrom für Systemversorgung |
1.650 mA
|
| Versorgungsspannung Feld |
DC 24 V (-25 ... +30 %); über Leistungskontakte |
| Stromtragfähigkeit der Leistungskontakte |
10 A
|
| Anzahl Leistungskontakte ausgehend |
3 |
| Potentialtrennung |
500 V System/Feld |
Anschlussdaten
| Anschlusstechnik: Kommunikation/Feldbus |
CANopen: 1 x Stecker D-Sub 9 |
| Anschlusstechnik: Systemversorgung |
2 x CAGE CLAMP® |
| Anschlusstechnik: Feldversorgung |
6 x CAGE CLAMP® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Anschlusstyp |
System-/Feldversorgung |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Anschlusstechnik: Gerätekonfiguration |
1 x Stiftleiste; 4-polig |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Geometrische Daten
| Breite |
50,5 mm / 1.988 inch |
| Höhe |
100 mm / 3.937 inch |
| Tiefe |
71,1 mm / 2.799 inch |
| Tiefe ab Oberkante Tragschiene |
63,9 mm / 2.516 inch |
Werkstoffdaten
| Farbe |
lichtgrau |
| Gehäusewerkstoff |
Polycarbonat, Polyamid 6.6 |
| Brandlast |
2,356MJ |
| Gewicht |
182,5 g
|
| Konformitätskennzeichnung |
CE |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
0 ... +55 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +85 °C |
| Schutzart |
IP20 |
| Verschmutzungsgrad |
2 gemäß IEC 61131-2 |
| Betriebshöhe |
ohne Temperatur-Derating: 0 ... 2000 m; mit Temperatur-Derating: 2000 ... 5000 m (0,5 K/100 m); max: 5000 m |
| Einbaulage |
Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten |
| Relative Feuchte (ohne Betauung) |
95 %
|
| Vibrationsfestigkeit |
4g gemäß IEC 60068-2-6 |
| Schockfestigkeit |
15g gemäß IEC 60068-2-27 |
| EMV-Störfestigkeit |
gemäß EN 61000-6-2, Schiffbereich |
| EMV-Störaussendung |
gemäß EN 61000-6-4, Schiffbereich |
| Beanspruchung durch Schadstoffe |
gemäß IEC 60068-2-42 und IEC 60068-2-43 |
| Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 % |
10 ppm
|
| Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 % |
25 ppm
|
Kaufmännische Daten
| Produktgruppe |
15 (I/O-SYSTEM) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821072874 |
| Zolltarifnummer |
85371091990 |
