Produktbeschreibung

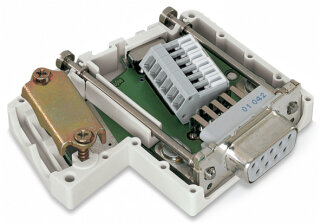

Der CANopen-Feldbusstecker 750-963 ist eine Schnittstellenlösung zum Anschluss von CANopen-Teilnehmern an die CANopen-Busleitung. Der Stecker verfügt über eine D-Sub-Buchse mit 9 Polen und arbeitet mit Übertragungsraten von 10 kBd bis 1 MBd gemäß CANopen-Spezifikation. Die Anschlusstechnik basiert auf CAGE CLAMP-Klemmleisten mit arretierbaren Betätigungsschiebern, die werkzeuglose und wartungsfreie Verdrahtung für Leiterquerschnitte von 0,08 bis 0,5 mm² ermöglichen. Der Stecker bietet zwei horizontale Kabeleinführungen für Ein- und Ausgang, was die Platznutzung im Schaltschrank optimiert. Die Schutzart IP20 schützt vor Kontakten mit Fingern und größeren Fremdkörpern. Ein extern bedienbarer Terminierungsschalter ermöglicht die einfache Umschaltung des Abschlusswiderstands – beim ersten und letzten Busteilnehmer auf ON, bei weiteren Teilnehmern auf OFF. Das Gehäuse aus PA66-105-V2 ist lichtgrau und bietet eine Vibrationsfestigkeit von 4g gemäß IEC 60068-2-6.
Anwendungsbereiche
Typische Anwendungen sind dezentrale E/A-Module in verteilten Automatisierungssystemen sowie der Anschluss von Sensor-Aktor-Knoten in CANopen-basierten Steuerungsnetzwerken von Verpackungsmaschinen und Förderanlagen. Der Stecker wird auch in Gebäude-Automatisierungssystemen und Energieverteilern mit CANopen-Kommunikation eingesetzt.
Vorteile gegenüber Alternativen
Im Unterschied zu einfachen Busanschlüssen ohne Terminierungsschalter bietet diese Lösung die praktische Möglichkeit, Abschlusswiderstandsfunktion direkt am Stecker zu kontrollieren, ohne separate Widerstände verdrahten zu müssen. Montage erfolgt auf horizontaler oder vertikaler Hutschiene möglich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0276 kg
|
| Artikelgewicht: |
0,0276 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,40 × 4,50 × 1,60 cm |
Technische Daten
Technische Daten
| Anschlussausführung |
Buchse D-Sub 9 |
| Polzahl |
9 |
| Kommunikation/Feldbus |
CANopen |
| Übertragungsrate |
10 kBd ... 1 MBd (entsprechend CANopen-Spezifikation) |
Anschlussdaten
| Anschlusstyp |
CAGE CLAMP®-Klemmleiste mit Betätigungsschieber (Serie 218) |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
45 mm / 1.772 inch |
| Höhe |
16 mm / 0.63 inch |
| Tiefe |
54 mm / 2.126 inch |
Mechanische Daten
| Anschließbarer Durchmesser der Mantelleitung |
4,5 ... 9,5 mm |
| Leitungseinführungen, Anzahl |
2 |
| Gehäusewerkstoff |
PA66-105-V2 |
| Gewicht |
27,6 g
|
| Farbe |
lichtgrau |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
0 ... +60 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +85 °C |
| Schutzart |
IP20 |
| Relative Feuchte (ohne Betauung) |
95 %
|
| Vibrationsfestigkeit |
4g gemäß IEC 60068-2-6 |
| Brandlast |
0,95MJ |
Kaufmännische Daten
| Produktgruppe |
15 (I/O-SYSTEM) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4045454344405 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-24-26-92 |
| eCl@ss 9.0 |
27-24-26-92 |
| ETIM 9.0 |
EC002584 |
| ETIM 10.0 |
EC002584 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
