Produktbeschreibung

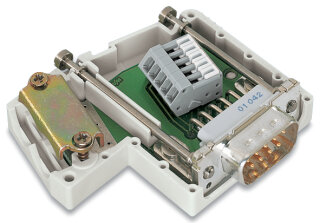

Der INTERBUS-Feldbusstecker 750-962 (OUT) ist ein wartungsfreier Bustecker zum Anschluss von INTERBUS-Teilnehmern an die INTERBUS-Busleitung. Die Verbindung erfolgt über eine D-Sub-Steckverbindung mit 9 Kontakten und einer Übertragungsrate von 2 MBd entsprechend INTERBUS-Spezifikation. Die Anschlussdaten umfassen einen CAGE CLAMP-Anschluss mit arretierbarem Betätigungsschieber für eindrähtiges Leitermaterial von 0,08 bis 0,5 mm² (28 bis 20 AWG) und erfordern eine Abisolierlänge von 5 bis 6 mm. Der Stecker zeichnet sich durch werkzeuglose, schnelle Verdrahtung aus. Die Betriebstemperatur beträgt 0 bis +60 °C, Lagerung bis -25 bis +85 °C. Das Gehäuse aus PA66-105-V2 (Brandlast 0,286 MJ, V2-klassifiziert) und die Schutzart IP20 gewährleisten sichere Funktion in Schaltschränken und industriellen Steuerumgebungen. Der Anschlussdurchmesser für Mantelleitungen liegt zwischen 4,5 und 9,5 mm.
Anwendungsbereiche
Typische Anwendungsfelder sind die Vernetzung von Prozesssteuerungen in Verpackungsmaschinen, die Anbindung dezentraler Steuermodule in Förderanlagen sowie SPS-Konfigurationen mit INTERBUS-Feldgeräten. Die Abmessungen von 45 × 16 × 54 mm ermöglichen kompakte Schaltschrankintegration.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0331 kg
|
| Artikelgewicht: |
0,0331 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,40 × 4,50 × 1,60 cm |
Technische Daten
Technische Daten
| Anschlussausführung |
Buchse D-Sub 9 |
| Polzahl |
9 |
| Kommunikation/Feldbus |
INTERBUS |
| Übertragungsrate |
2 MBd (entsprechend INTERBUS-Spezifikation) |
Anschlussdaten
| Anschlusstyp |
CAGE CLAMP®-Klemmleiste mit Betätigungsschieber (Serie 218) |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
45 mm / 1.772 inch |
| Höhe |
16 mm / 0.63 inch |
| Tiefe |
54 mm / 2.126 inch |
Mechanische Daten
| Anschließbarer Durchmesser der Mantelleitung |
4,5 ... 9,5 mm |
| Gehäusewerkstoff |
PA66-105-V2 |
| Gewicht |
33,1 g
|
| Farbe |
lichtgrau |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
0 ... +60 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +85 °C |
| Schutzart |
IP20 |
| Relative Feuchte (ohne Betauung) |
95 %
|
| Brandlast |
0,286MJ |
Kaufmännische Daten
| Produktgruppe |
15 (I/O-SYSTEM) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4017332810715 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-24-26-92 |
| eCl@ss 9.0 |
27-24-26-92 |
| ETIM 9.0 |
EC002584 |
| ETIM 10.0 |
EC002584 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
