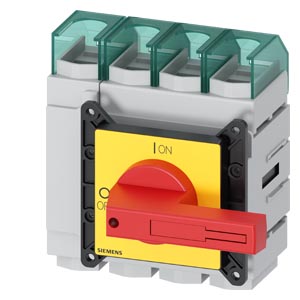

Lasttrennschalter 3LD5820-0TL13 4-polig 160 A 690 V UL

Artikelnummer: SIE-3LD5820-0TL13
GTIN: 4001869575858
HAN: 3LD5820-0TL13
Inhalt: 1 Stück

4-poliger Lasttrennschalter 3LD5 UL, 160 A / 690 V AC, Not-Aus-Funktion, frontbefestigt mit Drehantrieb. Nach UL 489 und IEC 60947-3 approbiert.

299,67 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 687,82 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Lasttrennschalter 3LD5820-0TL13 ist ein 4-poliges Schaltgerät der SENTRON-Familie und dient als Not-Aus-Schalter sowie Lasttrennschalter in Niederspannungsverteilern bis 690 V AC. Das Gerät ist nach UL 489, UL 60947-4-1 und IEC 60947-3 approbiert und bietet sowohl nach amerikanischen als auch nach europäischen Standards maximale Sicherheit. Die Bemessungsspannung beträgt 690 V AC bei 50 bis 60 Hz, der Bemessungsstrom liegt bei 160 A für AC-21-Schaltungen. Die Kurzschlussschaltvermögen erreichen 50 kA bei 480 V AC nach UL-Standard. Mechanisch ist das Gerät für 100.000 Schaltspiele ausgelegt; bei AC-23A-Last bei 690 V sind es noch 6.000 Zyklen. Das Schutzart-Rating IP65 frontseitig und die NEMA-Klassen 1, 3R, 4X, 12 ermöglichen den Einsatz in feuchten und staubigen Schaltschranken sowie Außenaufstellungen. Die Verlustleistung pro Pol beträgt bei Vollast 36 W im warmen Betriebszustand.

Anwendungsbereiche

Typische Anwendungen umfassen die Not-Aus-Beschaltung von Verteileranlagen in der Fertigungstechnik, die Laststöschaltung in Pumpstationen und Kompressor-Steuerungen sowie die Freigabe-Verriegelung in Maschinenschutzsystemen. Ein weiteres Einsatzfeld ist die Stromversorgung von Leitern und Stromschienen in Schaltschränken für große Antriebssysteme.

Vorteile gegenüber Alternativen

Im Vergleich zu elektromagnetischen Schützen bietet der mechanische Lasttrennschalter völlige Sicherheit gegen Klemmung durch Magnetkraft und garantiert mechanisches Schalten auch bei Stromausfällen. Das Gerät wird frontbefestigt mit Drehantrieb, rot/gelb gefärbt und inklusive Klemmenabdeckungen geliefert. Der Betriebstemperaturbereich erstreckt sich von –25 °C bis +55 °C.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	2,6410 kg
Artikelgewicht:	2,6410 kg
Abmessungen ( Länge × Breite × Höhe ):	30,50 × 22,00 × 20,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	10 Tag(e)
Verpackungsmaße (L x B x H)	305,00 x 220,00 x 200,00 mm
Nettogewicht	2,641 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Nicht verfügbar
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Lasttrennschalter
Ausführung des Produkts	Not-Aus-Schalter
Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb	1 ON - 0 OFF
Bauart des Schalters	Frontbefestigt
Ausführung des Betätigungselements	Knebel
Farbe des Betätigungselements	rot
Ausführung des Griffs	Knebelantrieb, rot/gelb
Ausführung des Schaltantriebs Motorantrieb	Nein

Allgemeine technische Daten

Polzahl	4
Baugröße des Lasttrennschalters	3
mechanische Lebensdauer (Schaltspiele) typisch	100 000
bei AC-23 A bei 690 V	6 000
Schalthäufigkeit maximal	50 1/h
Verschmutzungsgrad	3

Spannung

Isolationsspannung Bemessungswert	690 V
Stoßspannungsfestigkeit Bemessungswert	6 kV
bei AC Bemessungswert	690 V
minimal	50 Hz
maximal	60 Hz

Schutzart und Schutzklasse

Schutzart IP	IP65
Schutzart NEMA	1, 3R, 4X, 12
Schutzart IP frontseitig	IP65

Verlustleistung

Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	36 W

Hauptstromkreis

bei AC-21 bei 690 V Bemessungswert	160 A
bei AC-21 A bei 240 V Bemessungswert	160 A
bei AC-21 A bei 400 V Bemessungswert	160 A
bei AC-21 A bei 440 V Bemessungswert	160 A
bei AC-23 A bei 400 V Bemessungswert	160 A
bei AC-23 A bei 240 V Bemessungswert	45 kW
bei AC-23 A bei 440 V Bemessungswert	75 kW
bei AC-23 A bei 690 V Bemessungswert	55 kW
bei AC-3 bei 240 V Bemessungswert	45 kW
bei AC-3 bei 400 V Bemessungswert	75 kW
bei AC-3 bei 690 V Bemessungswert	45 kW

Hilfsstromkreis

Anzahl der Wechsler für Hilfskontakte	0
Anzahl der Öffner für Hilfskontakte	0
Anzahl der Schließer für Hilfskontakte	0
Betriebsspannung der Hilfskontakte bei AC maximal	500 V
Dauerstrom des Hilfskontakts Bemessungswert	10 A
Isolationsspannung des Hilfsschalters Bemessungswert	500 V

Eignung

Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Ja
Eignung zur Verwendung Sicherheitsschalter	Ja
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja

Produktdetails

Produkteigenschaft Verriegelbar in AUS-Stellung	Ja

Zubehör

Motorantrieb	Nein
Spannungsauslöser	Nein
Anzahl der anschließbaren Öffner für Hilfskontakte anbaubar maximal	2
Anzahl der anschließbaren Schließer für Hilfskontakte anbaubar maximal	2
Anzahl der anschließbaren Wechsler für Hilfskontakte anbaubar maximal	0
Anzahl der Bügelschlösser maximal	3
Bügelstärke der Bügelschlösser	5 ... 7,5 mm

Kurzschluss

bei 440 V durch gG-Sicherung Bemessungswert	50 kA
bei 690 V durch gG-Sicherung Bemessungswert	30 kA
bei 240 V bei Kombination Schalter + gG-Sicherung maximal	16 kA
bei 440 V bei Kombination Schalter + gG-Sicherung maximal	16 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal zulässig	15 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal	223 kA²·s
für Kurzschlussschutz des Hauptstromkreises erforderlich	Sicherung gG: 160 A
für Kurzschlussschutz des Hilfsschalters erforderlich	Sicherung gL/gG: 10 A
Betriebsstrom der vorgeschalteten Sicherung Bemessungswert	160 A

gemäß UL

Betriebsstrom bei AC gemäß UL 489/UL 60947-4-1 Nennwert	150 A
Betriebsstrom bei AC gemäß UL 508/UL 60947-4-1 Nennwert	150 A
Betriebsspannung bei AC bei 50/60 Hz gemäß UL 489 Bemessungswert	480 V
Betriebsspannung bei AC bei 50/60 Hz gemäß UL 508/UL 60947-4-1 Bemessungswert	480 V
Wirkleistung [hp] bei AC bei 480 V gemäß UL 508/UL 60947-4-1 Bemessungswert	100
Kurzzeitstromfestigkeit (SCCR) bei 480 V gemäß UL 508/UL 60947-4-1 und UL 489	50 kA
Dauerstrom der vorgeschalteten Sicherung gemäß UL Bemessungswert	150 A
Typ der Sicherung gemäß UL	Class J

Anschlüsse

minimal	1
maximal	4/0
eindrähtig	1x (16...185 mm²)
feindrähtig mit Aderendbearbeitung	1x (16...150 mm²)
mehrdrähtig	1x (16...185 mm²)
für Hauptstromkreis	Rahmenklemme
für Hilfskontakte	Anschlussklemmen

Mechanischer Aufbau

Höhe	178 mm
Breite	151 mm
Tiefe	93 mm
Bauart des Geräts	Festeinbau
Befestigungsart	Einbaugerät Festeinbautechnik
Frontmontage mit 4-Loch Befestigung	Ja
Frontmontage mit Zentralbefestigung	Nein
Schienen-Montage	Nein
Nettogewicht pro ME	2,641 kg
