Produktbeschreibung

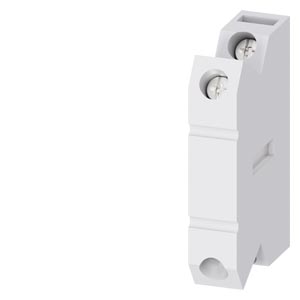

Der Hilfsschalter 3LD9340-6B ist ein Fronteinbau-Zubehörteil für die Lasttrennschalterserie 3LD3 von Siemens. Das Gerät bietet eine Konfiguration aus 1 Schließer und 1 Öffner und ist flexibel links und/oder rechts am Schalter montierbar. Die Schaltleistung beträgt bei AC-15-Betrieb 6 A unter 110 V, 3 A unter 230 V und 1,4 A unter 500 V. Das Drehmoment beim Anschrauben liegt zwischen 0,8 und 1,2 Newtonmeter. Der Hilfsschalter akzeptiert sowohl eindrähtige als auch feindrähtige Leiter mit Aderendbearbeitung und mehrdrähtige Ausführungen in den Querschnitten 0,75 bis 2,5 Quadratmillimeter (zwei Anschlüsse) sowie 4 Quadratmillimeter (ein Anschluss).
Anwendungsbereiche
Typische Anwendung ist die Signalisierung und Schaltfunktion in Steuerkreisen von Lasttrennschaltern in Schaltschränken und Schaltanlagen. Ein weiterer Einsatzbereich liegt in der Verriegelungs- und Kontrollbeschaltung bei Niederspannungsverteilern, wo der Hilfsschalter die elektrische Rückmeldung des Schaltzustandes liefert. Das Gerät ist RoHS-konform ab 01.09.2006 und unterliegt der Rücknahmepflicht für Elektro- und Elektronik-Altgeräte gemäß 2012/19/EU. Das Nettogewicht beträgt 29 Gramm.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0290 kg
|
| Artikelgewicht: |
0,0290 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
11,40 × 2,40 × 2,70 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
114,00 x 24,00 x 27,00 mm |
| Nettogewicht |
0,029 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.09.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Hilfsschalter |
| Ausführung des Produkts |
Zubehör für Lasttrennschalter 3LD3 |
| bei AC-15 bei 110 V Bemessungswert |
6 A
|
| bei AC-15 bei 230 V Bemessungswert |
3 A
|
| bei AC-15 bei 500 V Bemessungswert |
1,4 A
|
| bei DC-13 bei 24 V Bemessungswert |
4 A
|
| Eignung zur Verwendung |
für 3LD3 Frontbefestigung |
| spezielle Produkteigenschaft |
Schließer: nacheilend beim Einschalten, voreilend beim Ausschalten des 3LD-Schalters. Öffner: voreilend beim Einschalten, nacheilend beim Ausschalten des 3LD-Schalters |
Zubehör
| Zubehör |
Hilfsschalter, 1 Schließer + 1 Öffner, links und/oder rechts anbaubar |
| minimal |
0,8 N·m |
| maximal |
1,2 N·m |
| eindrähtig |
2x (0,75-2,5 mm²), 1x 4 mm² |
| feindrähtig mit Aderendbearbeitung |
2x (0,75-2,5 mm²), 1x 4 mm² |
| mehrdrähtig |
2x (0,75-2,5 mm²), 1x 4 mm² |
Mechanischer Aufbau
