Produktbeschreibung

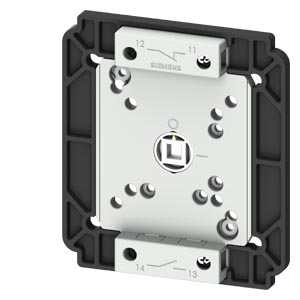

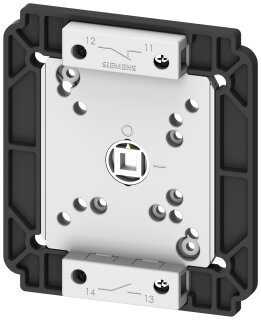

Mit 6 A bei AC-15 und 110 V sowie 1 A bei DC-13 und 24 V ist der Hilfsschalter als Zubehör für Haupt- und NOT-AUS-Schalter 3LD2 mit EMV-Schirmblech (160 A bis 250 A) sowie 3LD5 UL (100 A bis 150 A) ausgelegt. Der Schließer schaltet beim Ausschalten des 3LD-Schalters 20 bis 150 ms voreilend, der Öffner beim Einschalten. Die Kontakte sind vergoldet, die Befestigung erfolgt über Vierloch-Front- oder Bodenbefestigung. Anschließbar sind Leiter von 0,75 bis 2,5 mm² mit einem Anzugsdrehmoment von 1,1 N·m.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,1060 kg
|
| Artikelgewicht: |
0,1060 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,50 × 5,00 × 4,50 cm |
Technische Daten
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Hilfsschalter, voreilend |
| Ausführung des Produkts |
Zubehör für Haupt- und NOT-AUS-Schalter 3LD2 Wartungs-und Reparaturschalter 3LD2 mit EMV Schirmblech |
| Betriebsstrom, bei AC-15 bei 110 V Bemessungswert |
6 A
|
| Betriebsstrom, bei AC-15 bei 230 V Bemessungswert |
3 A
|
| Betriebsstrom, bei AC-15 bei 500 V Bemessungswert |
1,5 A
|
| Betriebsstrom, bei DC-13 bei 24 V Bemessungswert |
1 A
|
| Eignung zur Verwendung |
für 3LD2 160A - 250A Bodenbefestigung, im Gehäuse, mit EMV Schirmblech und für 3LD5 UL 100A - 150A Bodenbefestigung, für Vierloch-Frontbefestigung |
| spezielle Produkteigenschaft |
Schließer: nacheilend beim Einschalten, voreilend (20 ... 150 ms) beim Ausschalten des 3LD-Schalters. Öffner: voreilend beim Einschalten, nacheilend beim Ausschalten des 3LD-Schalters |
Mechanischer Aufbau
| Nettogewicht pro ME |
106 g
|
Zubehör
| Zubehör |
Frontseitiger Hilfsschalter, 1 Schließer + 1 Öffner, mit vergoldeten Kontakten |
| Anzugsdrehmoment bei Schraubanschluss, minimal |
1,1 N·m |
| Anzugsdrehmoment bei Schraubanschluss, maximal |
1,1 N·m |
| Art der anschließbaren Leiterquerschnitte für Hilfskontakte, eindrähtig |
1x (0,75 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
1x (0,75 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte für Hilfskontakte, mehrdrähtig |
1x (0,75 ... 2,5 mm²) |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
105,00 x 50,00 x 45,00 mm |
| Nettogewicht |
0,106 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2011 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
