Produktbeschreibung

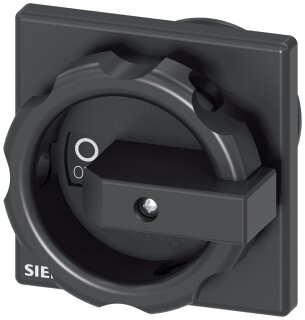

Der Drehantrieb 3LD9344-2C ist ein Bedienantrieb für Lasttrennschalter der Serie 3LD3 im SENTRON-Programm von Siemens. Das Gerät verfügt über ein schwarz lackiertes Kunststoffgehäuse mit den Außenmaßen 66 x 66 mm und wird mittels Zentrallochbefestigung mit 22,5 mm Durchmesser auf der Schaltgeräte-Welle montiert. Die Wellenaufnahme ist für einen quadratischen Wellendurchmesser von 6 x 6 mm ausgelegt. Der Drehantrieb erfüllt die Schutzarten NEMA 1, 3R, 4X und 12, was ihn für den Einsatz in verschiedenen Umgebungen qualifiziert – von trockenen Innenräumen bis zu feuchten oder korrosiven Umgebungen. Das Zubehörteil ist konform mit den Richtlinien der Elektroschrott-Rücknahme (2012/19/EU) und der RoHS-Richtlinie seit 2006. Der Drehantrieb ist in erster Linie für die Bedienung von Lasttrennschaltern konzipiert und nicht für Leistungsschalter geeignet.
Anwendungsbereiche
Typische Anwendungsfelder sind Schaltschränke mit 3LD3-Lasttrennschaltern in Energieverteilungsanlagen sowie Steuerverteilern in Maschinenbau und Automatisierungstechnik. Das geringe Nettogewicht von etwa 96 Gramm und die kompakten Abmessungen ermöglichen problemlose Integration in beengte Schaltschrankräume. Die werksseitig definierte Lieferzeit beträgt regulär drei Tage.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0960 kg
|
| Artikelgewicht: |
0,0960 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
11,40 × 2,40 × 2,70 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000229 |
| Produktfamilie |
Zubehör |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
114,00 x 24,00 x 27,00 mm |
| Nettogewicht |
0,096 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Nein |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.09.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Drehantrieb |
| Ausführung des Produkts |
Zubehör für Lasttrennschalter 3LD3 |
| Schutzart NEMA |
1, 3R, 4X, 12 |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung Leistungsschalter |
Nein |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Farbe |
schwarz |
| des Betätigungselements |
schwarz |
| Produktausstattung verriegelbar in EIN-Stellung |
Nein |
| mit Achse |
Nein |
| Funktionsblock Wiederanlaufsperre |
Nein |
| Hängeschlossverriegelung |
Nein |
| Schlüsselschloss |
Nein |
| Produkteigenschaft Verriegelbar in AUS-Stellung |
Ja |
| Anzahl der Bügelschlösser maximal |
3 |
| Bügelstärke der Bügelschlösser |
4 ... 8 mm |
| Nettogewicht pro ME |
96 g
|
