Produktbeschreibung

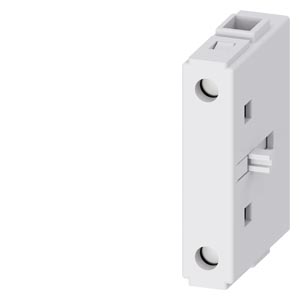

Der N-Schaltkontakt voreilend 3LD9340-0C ist ein Zubehör-Element für Siemens Lasttrennschalter der Serie 3LD3. Die vorgezogene Kontaktkonstruktion ermöglicht eine Schaltfolge, bei der der N-Leiter vor den Außenleitern öffnet und nach ihnen schließt. Der Bodeneinbau-Typ wird direkt unter dem Lasttrennschalter montiert und verbessert die sichere Trennung des Neutralleiters in Niederspannungs-Schaltanlagen. Das Zubehör-Teil unterstützt Leiterquerschnitte von 2,5 bis 16 mm² für mehradrige Leitungen sowie 2,5 bis 15 mm² für feindrähtige Aderendbearbeitung. Das Nettogewicht beträgt 43 Gramm.
Anwendungsbereiche
Typische Einsatzfelder sind die Nachrüstung von bestehenden 3LD3-Lasttrennschaltern in Schaltschränken von Verteilnetzstationen und die Aufrüstung von Maschinenschaltschränken bei erhöhten Anforderungen an die Neutralleiter-Trennung. Besonders in Drei-Phasen-Stromkreisen mit kritischen Neutralleiter-Strömen sorgt der vorgezogene Kontakt für sichere Schaltvorgänge.
Vorteile gegenüber Alternativen
Im Unterschied zu Standard-Kontaktblöcken mit gleichzeitiger Öffnung aller Pole ermöglicht die Voreilschaltung eine definierte Abfolge, die Überspannungen beim Trennen reduziert und den Verschleiß mindert. Montage und Verdrahtung erfolgen werkzeuggebunden nach Siemens-Installationsanleitung.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0430 kg
|
| Artikelgewicht: |
0,0430 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
11,40 × 2,40 × 2,70 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
114,00 x 24,00 x 27,00 mm |
| Nettogewicht |
0,043 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.09.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
N-Schaltkontakt voreilend |
| Ausführung des Produkts |
Zubehör für Lasttrennschalter 3LD3 |
Zubehör
| Zubehör |
Bodeneinbau |
| minimal |
14 |
| maximal |
6 |
| feindrähtig mit Aderendbearbeitung |
1x (2,5...15 mm²) |
| eindrähtig oder mehrdrähtig |
1x (2,5...16 mm²) |
Mechanischer Aufbau
