Produktbeschreibung

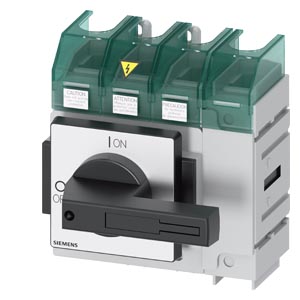

Der SENTRON Lasttrennschalter 3LD5 ist ein vierpoliger Hauptschalter mit Bodenbefestigung und Direktantrieb. Der Hauptstromkreis wird über Rahmenklemmen für Kupferleiter von 16 bis 185 mm² (eindrähtig) angeschlossen. Der Bemessungsbetriebsstrom bei AC-21 beträgt 100 A bei einer Betriebsspannung von 690 V, die Stoßspannungsfestigkeit 6 kV. Der schwarze Knebelantrieb zeigt 1 ON und 0 OFF an und ist in AUS-Stellung verriegelbar.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,5900 kg
|
| Artikelgewicht: |
2,5900 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
31,40 × 22,20 × 19,50 cm |
Technische Daten
Allgemeine technische Daten
| Polzahl |
4 |
| Baugröße des Lasttrennschalters |
3 |
| mechanische Lebensdauer (Schaltspiele) typisch |
100 000 |
| elektrische Lebensdauer (Schaltspiele), bei AC-23 A bei 690 V |
6 000 |
| Schalthäufigkeit maximal |
50 1/h |
| Verschmutzungsgrad |
3 |
Spannung
| Isolationsspannung Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| Betriebsspannung, bei AC Bemessungswert |
690 V
|
| Betriebsfrequenz Bemessungswert, minimal |
50 Hz
|
| Betriebsfrequenz Bemessungswert, maximal |
60 Hz
|
Hauptstromkreis
| Betriebsstrom, bei AC-21 bei 690 V Bemessungswert |
100 A
|
| Betriebsstrom, bei AC-21 A bei 240 V Bemessungswert |
100 A
|
| Betriebsstrom, bei AC-21 A bei 400 V Bemessungswert |
100 A
|
| Betriebsstrom, bei AC-21 A bei 440 V Bemessungswert |
100 A
|
| Betriebsstrom, bei AC-23 A bei 400 V Bemessungswert |
100 A
|
| Betriebsleistung, bei AC-23 A bei 240 V Bemessungswert |
30 kW
|
| Betriebsleistung, bei AC-23 A bei 440 V Bemessungswert |
45 kW
|
| Betriebsleistung, bei AC-23 A bei 690 V Bemessungswert |
37 kW
|
| Betriebsleistung, bei AC-3 bei 240 V Bemessungswert |
30 kW
|
| Betriebsleistung, bei AC-3 bei 400 V Bemessungswert |
45 kW
|
| Betriebsleistung, bei AC-3 bei 690 V Bemessungswert |
30 kW
|
Hilfsstromkreis
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
| Betriebsspannung der Hilfskontakte bei AC maximal |
500 V
|
| Dauerstrom des Hilfskontakts Bemessungswert |
10 A
|
| Isolationsspannung des Hilfsschalters Bemessungswert |
500 V
|
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Lasttrennschalter |
| Ausführung des Produkts |
Hauptschalter |
| Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb |
1 ON - 0 OFF |
| Bauart des Schalters |
Bodenbefestigung mit Direktantrieb |
| Ausführung des Betätigungselements |
Knebel |
| Farbe des Betätigungselements |
schwarz |
| Ausführung des Griffs |
Knebelantrieb, schwarz |
| Ausführung des Schaltantriebs Motorantrieb |
Nein |
Produktdetails
| Produkteigenschaft Verriegelbar in AUS-Stellung |
Ja |
Anschlüsse
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt eindrähtig gemäß UL 489, minimal |
3 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt eindrähtig gemäß UL 489, maximal |
4/0 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt eindrähtig gemäß CSA C22.2 No.5-16, minimal |
3 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt eindrähtig gemäß CSA C22.2 No.5-16, maximal |
2/0 |
| Art der anschließbaren Leiterquerschnitte für Cu-Leiter, eindrähtig |
1x (16...185 mm²) |
| Art der anschließbaren Leiterquerschnitte für Cu-Leiter, feindrähtig mit Aderendbearbeitung |
1x (16...150 mm²) |
| Art der anschließbaren Leiterquerschnitte für Cu-Leiter, mehrdrähtig |
1x (16...185 mm²) |
| Art der anschließbaren Leiterquerschnitte für Hilfskontakte, eindrähtig |
2x (0,75 ... 2,5 mm²), 1x 4 mm² |
| Art der anschließbaren Leiterquerschnitte für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
2x (0,75 ... 1,5 mm²), 1x 2,5 mm² |
| Art der anschließbaren Leiterquerschnitte für Hilfskontakte, mehrdrähtig |
2x (0,75 ... 2,5 mm²), 1x 4 mm² |
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Rahmenklemme |
| Ausführung des elektrischen Anschlusses, für Hilfskontakte |
Anschlussklemmen |
Mechanischer Aufbau
| Höhe |
178 mm
|
| Breite |
151 mm
|
| Tiefe |
158 mm
|
| Bauart des Geräts |
Festeinbau |
| Befestigungsart |
Einbaugerät Festeinbautechnik |
| Befestigungsart, Frontmontage mit 4-Loch Befestigung |
Nein |
| Befestigungsart, Frontmontage mit Zentralbefestigung |
Nein |
| Befestigungsart, Schienen-Montage |
Nein |
| Nettogewicht pro ME |
2,59 kg
|
Eignung
| Eignung zur Verwendung Hauptschalter |
Ja |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
gemäß UL
| Betriebsstrom bei AC gemäß UL 489/UL 60947-4-1 Nennwert |
100 A
|
| Betriebsstrom bei AC gemäß UL 508/UL 60947-4-1 Nennwert |
100 A
|
| Betriebsspannung bei AC bei 50/60 Hz gemäß UL 489 Bemessungswert |
480 V
|
| Betriebsspannung bei AC bei 50/60 Hz gemäß UL 508/UL 60947-4-1 Bemessungswert |
480 V
|
| Wirkleistung [hp] bei AC bei 480 V gemäß UL 508/UL 60947- 4-1 Bemessungswert |
60 |
| Kurzzeitstromfestigkeit (SCCR) bei 480 V gemäß UL 508/UL 60947-4-1 und UL 489 |
65 kA |
| Dauerstrom der vorgeschalteten Sicherung gemäß UL Bemessungswert |
100 A
|
| Typ der Sicherung gemäß UL |
Class J |
Schutzart und Schutzklasse
| Schutzart IP |
IP00 |
| Schutzart IP frontseitig |
IP00 |
Verlustleistung
| Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
2,13 W
|
Kurzschluss
| bedingter Kurzschlussstrom bei netzseitiger Absicherung, bei 440 V durch gG-Sicherung Bemessungswert |
50 kA |
| bedingter Kurzschlussstrom bei netzseitiger Absicherung, bei 690 V durch gG-Sicherung Bemessungswert |
50 kA |
| Durchlassstrom bei geschlossenem Schalter, bei 240 V bei Kombination Schalter + gG-Sicherung maximal |
16 kA |
| Durchlassstrom bei geschlossenem Schalter, bei 440 V bei Kombination Schalter + gG-Sicherung maximal |
16 kA |
| Durchlassstrom bei geschlossenem Schalter, bei 690 V bei Kombination Schalter + gG-Sicherung maximal zulässig |
15 kA |
| I2t-Wert bei geschlossenem Schalter, bei 240 V bei Kombination Schalter + gG-Sicherung maximal |
223 kA²·s |
| I2t-Wert bei geschlossenem Schalter, bei 440 V bei Kombination Schalter + gG-Sicherung maximal |
223 kA²·s |
| I2t-Wert bei geschlossenem Schalter, bei 690 V bei Kombination Schalter + gG-Sicherung maximal |
223 kA²·s |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises erforderlich |
Sicherung gG: 125 A |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hilfsschalters erforderlich |
Sicherung gL/gG: 10 A |
| Betriebsstrom der vorgeschalteten Sicherung Bemessungswert |
125 A
|
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb, minimal |
-25 °C |
| Umgebungstemperatur während Betrieb, maximal |
55 °C |
| Umgebungstemperatur während Lagerung, minimal |
-25 °C |
| Umgebungstemperatur während Lagerung, maximal |
55 °C |
Zubehör
| Produkterweiterung optional, Motorantrieb |
Nein |
| Produkterweiterung optional, Spannungsauslöser |
Nein |
| Anzahl der anschließbaren Öffner für Hilfskontakte anbaubar maximal |
1 |
| Anzahl der anschließbaren Schließer für Hilfskontakte anbaubar maximal |
2 |
| Anzahl der anschließbaren Wechsler für Hilfskontakte anbaubar maximal |
0 |
| Anzahl der Bügelschlösser maximal |
3 |
| Bügelstärke der Bügelschlösser |
5 ... 7,5 mm |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000216 |
| Produktfamilie |
Grundgeräte |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
314,00 x 222,00 x 195,00 mm |
| Nettogewicht |
2,59 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Nicht verfügbar |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
