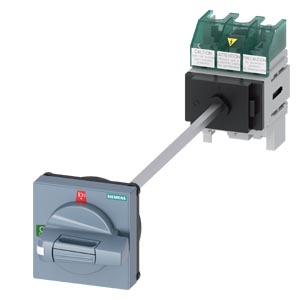

Lasttrennschalter 3LD5010-0TK11 3-polig 32 A 690 V UL

Artikelnummer: SIE-3LD5010-0TK11
GTIN: 4001869575544
HAN: 3LD5010-0TK11
Inhalt: 1 Stück

3-poliger Lasttrennschalter SENTRON 3LD5 UL, 32 A / 690 V AC, Bodenbefestigung mit Türkupplung. Hauptschalter für Niederspannungsverteilungen nach UL 489 und.

63,30 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 171,36 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Lasttrennschalter SENTRON 3LD5010-0TK11 ist ein 3-poliger Hauptschalter für Niederspannungsanwendungen nach UL 489, UL 60947-4-1 und IEC 60947-3. Der Schalter bietet einen Bemessungsstrom von 32 A bei 690 V AC, eine Stoßspannungsfestigkeit von 6 kV sowie eine mechanische Lebensdauer von 100.000 Schaltspiele. Die Schutzart IP65 gewährleistet Schutz gegen Spritzwasser und Verschmutzung, die NEMA-Klassifizierung 1, 3R, 4X und 12 ermöglicht den Einsatz in verschiedenen Umgebungsbedingungen von -25 bis +55 °C. Die Bodenbefestigung mit Türkupplung und überlistbarem Drehantrieb ermöglicht eine direkte Anbindung an Schranktüren für eine sichere und ergonomische Schaltbetätigung.

Anwendungsbereiche

Typische Einsatzfelder sind Hauptschaltfunktionen in Schaltschränken, Verpackungsmaschinen und Antriebsverteilungen sowie die Absicherung von Motorstromkreisen in industriellen Steuerungsanlagen. In der Praxis wird der Schalter häufig als Hauptschalter in Energieverteilern eingesetzt, um sichere Freischaltung unter Last zu gewährleisten.

Vorteile gegenüber Alternativen

Im Unterschied zu einfachen Trennschaltern ermöglicht die Lasttrennschalter-Bauart das Schalten unter Last bis 32 A und bietet damit eine höhere Schaltsicherheit. Die Klemmenabdeckungen auf der Einspeiseseite sind im Lieferumfang enthalten und reduzieren das Berührungsrisiko. Verschraubung und Montage erfolgen werkzeuglos an einer Hutschiene oder direkt im Schrank.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,6000 kg
Artikelgewicht:	0,6000 kg
Abmessungen ( Länge × Breite × Höhe ):	45,00 × 11,20 × 9,50 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	450,00 x 112,00 x 95,00 mm
Nettogewicht	0,6 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Nicht verfügbar
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Lasttrennschalter
Ausführung des Produkts	Hauptschalter
Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb	1 ON - 0 OFF
Bauart des Schalters	Bodenbefestigung mit Türkupplung
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Farbe des Betätigungselements	grau
Ausführung des Griffs	Drehantrieb, schwarz
Ausführung des Schaltantriebs Motorantrieb	Nein

Allgemeine technische Daten

Polzahl	3
Baugröße des Lasttrennschalters	1
mechanische Lebensdauer (Schaltspiele) typisch	100 000
bei AC-23 A bei 690 V	6 000
Schalthäufigkeit maximal	50 1/h
Verschmutzungsgrad	3

Spannung

Isolationsspannung Bemessungswert	690 V
Stoßspannungsfestigkeit Bemessungswert	6 kV
bei AC Bemessungswert	690 V
minimal	50 Hz
maximal	60 Hz

Schutzart und Schutzklasse

Schutzart IP	IP65
Schutzart NEMA	1, 3R, 4X, 12
Schutzart IP frontseitig	IP65

Verlustleistung

Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	4,5 W

Hauptstromkreis

bei AC-21 bei 690 V Bemessungswert	32 A
bei AC-21 A bei 240 V Bemessungswert	32 A
bei AC-21 A bei 400 V Bemessungswert	32 A
bei AC-21 A bei 440 V Bemessungswert	32 A
bei AC-23 A bei 400 V Bemessungswert	32 A
bei AC-23 A bei 240 V Bemessungswert	7,5 kW
bei AC-23 A bei 440 V Bemessungswert	15 kW
bei AC-23 A bei 690 V Bemessungswert	19 kW
bei AC-3 bei 240 V Bemessungswert	7,5 kW
bei AC-3 bei 400 V Bemessungswert	15 kW
bei AC-3 bei 690 V Bemessungswert	15 kW

Hilfsstromkreis

Anzahl der Wechsler für Hilfskontakte	0
Anzahl der Öffner für Hilfskontakte	0
Anzahl der Schließer für Hilfskontakte	0
Betriebsspannung der Hilfskontakte bei AC maximal	500 V
Dauerstrom des Hilfskontakts Bemessungswert	10 A
Isolationsspannung des Hilfsschalters Bemessungswert	500 V

Eignung

Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Nein
Eignung zur Verwendung Sicherheitsschalter	Ja
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja

Produktdetails

spezielle Produkteigenschaft	Überlistbarkeit des Antriebs
Produkteigenschaft Verriegelbar in AUS-Stellung	Ja

Zubehör

Motorantrieb	Nein
Spannungsauslöser	Nein
Anzahl der anschließbaren Öffner für Hilfskontakte anbaubar maximal	3
Anzahl der anschließbaren Schließer für Hilfskontakte anbaubar maximal	5
Anzahl der anschließbaren Wechsler für Hilfskontakte anbaubar maximal	0
Anzahl der Bügelschlösser maximal	1
Bügelstärke der Bügelschlösser	4 ... 6 mm

Kurzschluss

bei 440 V durch gG-Sicherung Bemessungswert	50 kA
bei 690 V durch gG-Sicherung Bemessungswert	50 kA
bei 240 V bei Kombination Schalter + gG-Sicherung maximal	6 kA
bei 440 V bei Kombination Schalter + gG-Sicherung maximal	6 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal zulässig	6 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal	12 kA²·s
für Kurzschlussschutz des Hauptstromkreises erforderlich	Sicherung gG: 40 A
für Kurzschlussschutz des Hilfsschalters erforderlich	Sicherung gL/gG: 10 A
Betriebsstrom der vorgeschalteten Sicherung Bemessungswert	40 A

gemäß UL

Betriebsstrom bei AC gemäß UL 489/UL 60947-4-1 Nennwert	30 A
Betriebsstrom bei AC gemäß UL 508/UL 60947-4-1 Nennwert	30 A
Betriebsspannung bei AC bei 50/60 Hz gemäß UL 489 Bemessungswert	480 V
Betriebsspannung bei AC bei 50/60 Hz gemäß UL 508/UL 60947-4-1 Bemessungswert	480 V
Wirkleistung [hp] bei AC bei 480 V gemäß UL 508/UL 60947-4-1 Bemessungswert	20
Kurzzeitstromfestigkeit (SCCR) bei 480 V gemäß UL 508/UL 60947-4-1 und UL 489	50 kA
Dauerstrom der vorgeschalteten Sicherung gemäß UL Bemessungswert	30 A
Typ der Sicherung gemäß UL	Class CC, J

Anschlüsse

minimal	14
maximal	6
eindrähtig	1x (2,5...35 mm²)
feindrähtig mit Aderendbearbeitung	1x (2,5...16 mm²)
mehrdrähtig	1x (2,5...35 mm²)
für Hauptstromkreis	Rahmenklemme
für Hilfskontakte	Anschlussklemmen

Mechanischer Aufbau

Höhe	96 mm
Breite	60 mm
Tiefe	77 mm
Bauart des Geräts	Festeinbau
Befestigungsart	Einbaugerät Festeinbautechnik
Frontmontage mit 4-Loch Befestigung	Ja
Frontmontage mit Zentralbefestigung	Nein
Schienen-Montage	Ja
Nettogewicht pro ME	600 g
