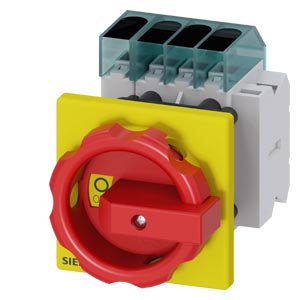

Lasttrennschalter 3LD3254-1TL53 32 A 690 V 4-polig Hauptschalter

Artikelnummer: SIE-3LD3254-1TL53
GTIN: 4001869551241
HAN: 3LD3254-1TL53
Inhalt: 1 Stück

Lasttrennschalter 3LD3, 32 A / 690 V, 4-polig mit Hilfsschalter (1S+1Ö). Frontbefestigung, Drehgriff rot/gelb, IP65, AC 50/60 Hz.

37,45 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 85,20 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Lasttrennschalter 3LD3254-1TL53 ist ein Hauptschalter mit Lasttrennfunktion für 3-polig plus Neutralleiter. Der Bemessungsstrom beträgt 32 A bei 690 V AC, die Polzahl ist vierfach. Die Isolationsspannung liegt bei 690 V, die Stoßspannungsfestigkeit bei 6 kV, die mechanische Lebensdauer bei 100.000 Schaltspiele. Die maximale Schaltfrequenz beträgt 50 pro Stunde bei einer Schutzart IP65 frontseitig. Der Schalter ist mit einem kurzen Drehgriff rot/gelb ausgeführt und besitzt Handbetätigung mit 1 ON – 0 OFF Anzeige. Ein Hilfsschalter mit einer Öffnerkontakt und einer Schliesskontakt (1S+1Ö) ermöglicht die Fernmeldung der Schaltstellung. Die Frontbefestigung mit Zentrallochbefestigung 22,5 mm erlaubt einfache Integration in Schaltschränke und Niederspannungsverteiler. Typische

Anwendungsbereiche

Einsatzgebiete sind die Energieverteilung in Steuerverteilern für Verpackungsmaschinen, die Absicherung von Motorlasten im Schaltschrankbau sowie die Hauptschalterposition in Industrieanlagen mit Frequenzen von 50 bis 60 Hz.

Vorteile gegenüber Alternativen

Im Unterschied zu einfachen Schutzschaltern bietet der Lasttrennschalter eine sichere Trennfunktion unter Last mit stabiler elektromagnetischer Kontaktgebung. Die Verlustleistung je Pol beträgt 1,8 W im warmen Betriebszustand. Der Temperaturbereich liegt zwischen -25 °C und +55 °C, der Verschmutzungsgrad bei Kategorie 3.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,2900 kg
Artikelgewicht:	0,2900 kg
Abmessungen ( Länge × Breite × Höhe ):	8,50 × 7,90 × 11,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	10 Tag(e)
Verpackungsmaße (L x B x H)	85,00 x 79,00 x 110,00 mm
Nettogewicht	0,29 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.09.2006
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Lasttrennschalter
Ausführung des Produkts	Not-Aus-Schalter
Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb	1 ON - 0 OFF
Bauart des Schalters	Frontbefestigt
Ausführung des Betätigungselements	kurzer Drehgriff
Farbe des Betätigungselements	rot
Ausführung des Griffs	Drehantrieb, rot/gelb
Ausführung des Schaltantriebs Motorantrieb	Nein

Allgemeine technische Daten

Polzahl	4
Polzahl Anmerkung	4
mechanische Lebensdauer (Schaltspiele) typisch	100 000
bei AC-23 A bei 690 V	6 000
Schalthäufigkeit maximal	50 1/h
Verschmutzungsgrad	3

Spannung

Isolationsspannung Bemessungswert	690 V
Stoßspannungsfestigkeit Bemessungswert	6 kV
bei AC Bemessungswert	690 V
minimal	50 Hz
maximal	60 Hz

Schutzart und Schutzklasse

Schutzart IP	IP65
Schutzart NEMA	1, 3R, 4X, 12
Schutzart IP frontseitig	IP65

Verlustleistung

Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	1,8 W

Hauptstromkreis

bei AC-21 bei 690 V Bemessungswert	32 A
bei AC-21 A bei 240 V Bemessungswert	32 A
bei AC-21 A bei 400 V Bemessungswert	40 A
bei AC-21 A bei 440 V Bemessungswert	32 A
bei AC-23 A bei 400 V Bemessungswert	22 A
bei AC-23 A bei 240 V Bemessungswert	6 kW
bei AC-23 A bei 440 V Bemessungswert	11,5 kW
bei AC-23 A bei 690 V Bemessungswert	12 kW
bei AC-3 bei 240 V Bemessungswert	5,5 kW
bei AC-3 bei 400 V Bemessungswert	10 kW
bei AC-3 bei 690 V Bemessungswert	9,5 kW

Hilfsstromkreis

Anzahl der Wechsler für Hilfskontakte	0
Anzahl der Öffner für Hilfskontakte	1
Anzahl der Schließer für Hilfskontakte	1
Betriebsspannung der Hilfskontakte bei AC maximal	500 V
Dauerstrom des Hilfskontakts Bemessungswert	10 A
Isolationsspannung des Hilfsschalters Bemessungswert	500 V

Eignung

Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Ja
Eignung zur Verwendung Sicherheitsschalter	Ja
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja

Produktdetails

spezielle Produkteigenschaft	in Nullstellung abschließbar
Produkteigenschaft Verriegelbar in AUS-Stellung	Ja

Zubehör

Motorantrieb	Nein
Spannungsauslöser	Nein
Anzahl der anschließbaren Öffner für Hilfskontakte anbaubar maximal	2
Anzahl der anschließbaren Schließer für Hilfskontakte anbaubar maximal	4
Anzahl der anschließbaren Wechsler für Hilfskontakte anbaubar maximal	0
Anzahl der Bügelschlösser maximal	3
Bügelstärke der Bügelschlösser	4 ... 8 mm

Kurzschluss

bei 440 V durch gG-Sicherung Bemessungswert	10 kA
bei 690 V durch gG-Sicherung Bemessungswert	6 kA
bei 240 V bei Kombination Schalter + gG-Sicherung maximal	4,5 kA
bei 440 V bei Kombination Schalter + gG-Sicherung maximal	4,5 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal zulässig	5 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal	9 kA²·s
für Kurzschlussschutz des Hauptstromkreises erforderlich	Sicherung gL/gG: 40 A
für Kurzschlussschutz des Hilfsschalters erforderlich	Sicherung gL/gG: 10 A
Betriebsstrom der vorgeschalteten Sicherung Bemessungswert	32 A

gemäß UL

Betriebsstrom bei AC gemäß UL 508/UL 60947-4-1 Nennwert	32 A
Betriebsspannung bei AC bei 50/60 Hz gemäß UL 508/UL 60947-4-1 Bemessungswert	600 V
Wirkleistung [hp] bei AC bei 480 V gemäß UL 508/UL 60947-4-1 Bemessungswert	20
Wirkleistung [hp] bei AC bei 600 V gemäß UL 508/UL 60947-4-1 Bemessungswert	20
Kurzzeitstromfestigkeit (SCCR) bei 600 V gemäß UL 508/UL 60947-4-1	5 kA
Dauerstrom der vorgeschalteten Sicherung gemäß UL Bemessungswert	50 A
Typ der Sicherung gemäß UL	RK5

Anschlüsse

eindrähtig	1x (2,5...16 mm²)
feindrähtig mit Aderendbearbeitung	1x (2,5...16 mm²)
mehrdrähtig	1x (2,5...16 mm²)
für Hauptstromkreis	Rahmenklemme
für Hilfskontakte	Rahmenklemmen

Mechanischer Aufbau

Höhe	60 mm
Breite	60 mm
Tiefe	114 mm
Bauart des Geräts	Festeinbau
Befestigungsart	Einbaugerät Festeinbautechnik
Frontmontage mit 4-Loch Befestigung	Nein
Frontmontage mit Zentralbefestigung	Ja
Schienen-Montage	Nein
Nettogewicht pro ME	290 g
