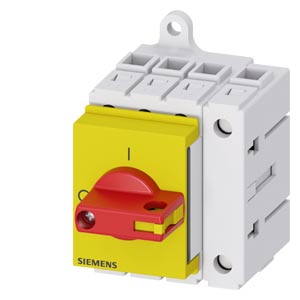

Lasttrennschalter 3LD3330-0TL13 40 A 690 V 3-polig + N Verteilereinbau

Artikelnummer: SIE-3LD3330-0TL13
GTIN: 4001869551319
HAN: 3LD3330-0TL13
Inhalt: 1 Stück

Lasttrennschalter 3LD3, 40 A / 690 V, 3-polig + N, Verteilereinbau mit Knebelantrieb. Bemessungsbetriebsleistung 18,5 kW bei AC-23 A / 400 V.

25,58 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 69,26 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Lasttrennschalter 3LD3330-0TL13 ist ein 4-poliger Hauptschalter der SENTRON-Familie für Niederspannungsverteilungen. Der Schalter ist ausgelegt für einen Bemessungsstrom von 40 A bei 690 V AC und erreicht eine Bemessungsbetriebsleistung von 18,5 kW im AC-23-A-Betrieb bei 400 V. Die Isolationsspannung beträgt 690 V, die Stoßspannungsfestigkeit 6 kV. Der Schalter ist für den Verteilereinbau konzipiert und wird mit Knebelantrieb in rot/gelb-Ausführung bestellt. Die mechanische Lebensdauer liegt bei 100.000 Schaltspiele im Standard-Betrieb; bei 690 V AC-23 A sind 6.000 Schaltspiele typisch. Die Schutzart IP40 schützt vor direktem Körperkontakt und teilweise vor Spritzwasser, typisch für Schaltschränke in Fertigungshallen. Der Verschmutzungsgrad 3 ermöglicht den Einsatz in industriellen Umgebungen mit erhöhter Verschmutzung. Die Verlustleistung beträgt 2,5 W je Pol bei Bemessungsstrom. Der Temperaturbereich liegt zwischen -25 °C und 55 °C.

Anwendungsbereiche

Typische Anwendungen sind die Absicherung und Lastschaltung von Antriebsstromkreisen in Förderanlagen, Drehmaschinen und Pumpenantrieben sowie die Funktion als Hauptschalter und Not-Aus-Schalter in Schaltschränken von Maschinen und Anlagen. Weitere Einsatzfelder sind Verteilersysteme im Maschinen- und Anlagenbau. Der Knebelantrieb bietet sichere Handbedienung für den täglichen Schaltwechsel ohne zusätzliche Werkzeuge. Die rote und gelbe Markierung signalisiert die Ein- und Ausschaltstellung deutlich sichtbar.

Vorteile gegenüber Alternativen

Im Vergleich zu Not-Aus-Schaltern mit nur elektrischer Betätigung ermöglicht dieser mechanische Lasttrennschalter auch im Fehlerfall eine sofortige manuelle Stromunterbrechung. Das geringe Nettogewicht von 187 g vereinfacht Transport und Handhabung bei der Montage in bestehende Verteilschränke.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,1870 kg
Artikelgewicht:	0,1870 kg
Abmessungen ( Länge × Breite × Höhe ):	7,90 × 6,80 × 11,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	79,00 x 68,00 x 110,00 mm
Nettogewicht	0,187 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.09.2006
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Lasttrennschalter
Ausführung des Produkts	Not-Aus-Schalter
Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb	1 ON - 0 OFF
Bauart des Schalters	Verteilereinbau
Ausführung des Betätigungselements	Knebel
Farbe des Betätigungselements	rot
Ausführung des Griffs	Knebelantrieb, rot/gelb

Allgemeine technische Daten

Polzahl	4
Polzahl Anmerkung	4
mechanische Lebensdauer (Schaltspiele) typisch	100 000
bei AC-23 A bei 690 V	6 000
Schalthäufigkeit maximal	50 1/h
Verschmutzungsgrad	3

Spannung

Isolationsspannung Bemessungswert	690 V
Stoßspannungsfestigkeit Bemessungswert	6 kV
bei AC Bemessungswert	690 V
minimal	50 Hz
maximal	60 Hz

Schutzart und Schutzklasse

Schutzart IP	IP40
Schutzart IP frontseitig	IP40

Verlustleistung

Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	2,5 W

Hauptstromkreis

bei AC-21 bei 690 V Bemessungswert	40 A
bei AC-21 A bei 240 V Bemessungswert	40 A
bei AC-21 A bei 400 V Bemessungswert	40 A
bei AC-21 A bei 440 V Bemessungswert	40 A
bei AC-23 A bei 400 V Bemessungswert	36 A
bei AC-23 A bei 240 V Bemessungswert	7,5 kW
bei AC-23 A bei 440 V Bemessungswert	15 kW
bei AC-23 A bei 690 V Bemessungswert	15 kW
bei AC-3 bei 240 V Bemessungswert	7,5 kW
bei AC-3 bei 400 V Bemessungswert	12 kW
bei AC-3 bei 690 V Bemessungswert	11,5 kW

Hilfsstromkreis

Anzahl der Wechsler für Hilfskontakte	0
Anzahl der Öffner für Hilfskontakte	0
Anzahl der Schließer für Hilfskontakte	0
Betriebsspannung der Hilfskontakte bei AC maximal	500 V
Dauerstrom des Hilfskontakts Bemessungswert	10 A
Isolationsspannung des Hilfsschalters Bemessungswert	500 V

Eignung

Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Ja
Eignung zur Verwendung Sicherheitsschalter	Ja
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja

Produktdetails

spezielle Produkteigenschaft	in Nullstellung abschließbar
Produkteigenschaft Verriegelbar in AUS-Stellung	Ja

Zubehör

Motorantrieb	Nein
Spannungsauslöser	Nein
Anzahl der anschließbaren Öffner für Hilfskontakte anbaubar maximal	2
Anzahl der anschließbaren Schließer für Hilfskontakte anbaubar maximal	4
Anzahl der anschließbaren Wechsler für Hilfskontakte anbaubar maximal	0
Anzahl der Bügelschlösser maximal	2
Bügelstärke der Bügelschlösser	4 ... 6 mm

Kurzschluss

bei 440 V durch gG-Sicherung Bemessungswert	10 kA
bei 690 V durch gG-Sicherung Bemessungswert	6 kA
bei 240 V bei Kombination Schalter + gG-Sicherung maximal	5 kA
bei 440 V bei Kombination Schalter + gG-Sicherung maximal	5 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal zulässig	5 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal	15 kA²·s
für Kurzschlussschutz des Hauptstromkreises erforderlich	Sicherung gL/gG: 40 A
für Kurzschlussschutz des Hilfsschalters erforderlich	Sicherung gL/gG: 10 A
Betriebsstrom der vorgeschalteten Sicherung Bemessungswert	40 A

gemäß UL

Betriebsstrom bei AC gemäß UL 508/UL 60947-4-1 Nennwert	40 A
Betriebsspannung bei AC bei 50/60 Hz gemäß UL 508/UL 60947-4-1 Bemessungswert	600 V
Wirkleistung [hp] bei AC bei 480 V gemäß UL 508/UL 60947-4-1 Bemessungswert	20
Wirkleistung [hp] bei AC bei 600 V gemäß UL 508/UL 60947-4-1 Bemessungswert	20
Kurzzeitstromfestigkeit (SCCR) bei 600 V gemäß UL 508/UL 60947-4-1	5 kA
Dauerstrom der vorgeschalteten Sicherung gemäß UL Bemessungswert	50 A
Typ der Sicherung gemäß UL	RK5

Anschlüsse

eindrähtig	1x (2,5...16 mm²)
feindrähtig mit Aderendbearbeitung	1x (2,5...16 mm²)
mehrdrähtig	1x (2,5...16 mm²)
für Hauptstromkreis	Rahmenklemme
für Hilfskontakte	Rahmenklemmen

Mechanischer Aufbau

Höhe	60 mm
Breite	49 mm
Tiefe	77 mm
Bauart des Geräts	Festeinbau
Befestigungsart	Einbaugerät Festeinbautechnik
Frontmontage mit 4-Loch Befestigung	Nein
Frontmontage mit Zentralbefestigung	Nein
Schienen-Montage	Ja
Nettogewicht pro ME	187 g
