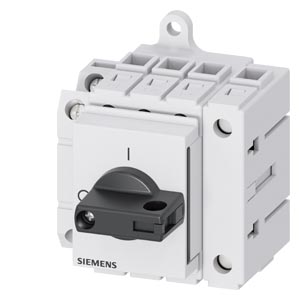

Lasttrennschalter 3LD3430-1TL11 63 A 4-polig Hauptschalter Verteilereinbau

Artikelnummer: SIE-3LD3430-1TL11
GTIN: 4001869551784
HAN: 3LD3430-1TL11
Inhalt: 1 Stück

Lasttrennschalter 3LD3, 63 A Bemessungsstrom, 690 V AC, 4-polig mit Neutralleiter. Hauptschalter für Niederspannungsverteilungen mit Knebelantrieb und.

42,53 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 96,75 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Lasttrennschalter 3LD3430-1TL11 ist ein 4-poliger Hauptschalter der SENTRON-Produktfamilie für den Verteilereinbau in Niederspannungsanlagen. Der Schalter ist für einen Bemessungsstrom von 63 A bei 690 V AC ausgelegt und bietet eine Bemessungsbetriebsleistung von 22,0 kW bei AC-23 A und 400 V. Die mechanische Lebensdauer liegt bei typischerweise 100.000 Schalspielen, bei 690 V AC reduziert sich diese auf 6.000 Schaltspiele. Die Isolationsspannung beträgt 690 V, die Stoßspannungsfestigkeit 6 kV bei einer Schutzart IP40. Der Schalter wird mit Knebelantrieb betätigt und besitzt eine 1S+1Ö Hilfskontaktgruppe (1 Schließer + 1 Öffner) zur Signalisierung der Schaltstellung. Der Verschmutzungsgrad liegt bei Kategorie 3, die Schalthäufigkeit bei maximal 50 Schaltungen pro Stunde. Die Verlustleistung je Pol beträgt 4,5 W im warmen Betriebszustand.

Anwendungsbereiche

Typische Einsatzfelder sind die Hauptschaltung in Schaltschränken von Produktionsanlagen, die Versorgungsabschaltung in Maschinensteuerungen sowie die Notausschaltung in Förderanlagen und Automatisierungssystemen. Der Schalter ermöglicht eine sichere Freischaltung unter Last und bietet damit einen Schutz des Stromkreises. Das Gerät erfüllt die RoHS-Richtlinie und unterliegt der WEEE-Rücknahmepflicht. Temperaturbereich: -25 bis +55 °C.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,2070 kg
Artikelgewicht:	0,2070 kg
Abmessungen ( Länge × Breite × Höhe ):	7,90 × 6,80 × 11,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	79,00 x 68,00 x 110,00 mm
Nettogewicht	0,207 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.09.2006
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Lasttrennschalter
Ausführung des Produkts	Hauptschalter
Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb	1 ON - 0 OFF
Bauart des Schalters	Verteilereinbau
Ausführung des Betätigungselements	Knebel
Farbe des Betätigungselements	schwarz
Ausführung des Griffs	Knebelantrieb, schwarz
Ausführung des Schaltantriebs Motorantrieb	Nein

Allgemeine technische Daten

Polzahl	4
Polzahl Anmerkung	4
mechanische Lebensdauer (Schaltspiele) typisch	100 000
bei AC-23 A bei 690 V	6 000
Schalthäufigkeit maximal	50 1/h
Verschmutzungsgrad	3

Spannung

Isolationsspannung Bemessungswert	690 V
Stoßspannungsfestigkeit Bemessungswert	6 kV
bei AC Bemessungswert	690 V
minimal	50 Hz
maximal	60 Hz

Schutzart und Schutzklasse

Schutzart IP	IP40
Schutzart IP frontseitig	IP40

Verlustleistung

Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	4,5 W

Hauptstromkreis

bei AC-21 bei 690 V Bemessungswert	63 A
bei AC-21 A bei 240 V Bemessungswert	63 A
bei AC-21 A bei 400 V Bemessungswert	63 A
bei AC-21 A bei 440 V Bemessungswert	63 A
bei AC-23 A bei 400 V Bemessungswert	43 A
bei AC-23 A bei 240 V Bemessungswert	11 kW
bei AC-23 A bei 440 V Bemessungswert	22 kW
bei AC-23 A bei 690 V Bemessungswert	19 kW
bei AC-3 bei 240 V Bemessungswert	11 kW
bei AC-3 bei 400 V Bemessungswert	19 kW
bei AC-3 bei 690 V Bemessungswert	15 kW

Hilfsstromkreis

Anzahl der Wechsler für Hilfskontakte	0
Anzahl der Öffner für Hilfskontakte	1
Anzahl der Schließer für Hilfskontakte	1
Betriebsspannung der Hilfskontakte bei AC maximal	500 V
Dauerstrom des Hilfskontakts Bemessungswert	10 A
Isolationsspannung des Hilfsschalters Bemessungswert	500 V

Eignung

Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Nein
Eignung zur Verwendung Sicherheitsschalter	Ja
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja

Produktdetails

spezielle Produkteigenschaft	in Nullstellung abschließbar
Produkteigenschaft Verriegelbar in AUS-Stellung	Ja

Zubehör

Motorantrieb	Nein
Spannungsauslöser	Nein
Anzahl der anschließbaren Öffner für Hilfskontakte anbaubar maximal	2
Anzahl der anschließbaren Schließer für Hilfskontakte anbaubar maximal	4
Anzahl der anschließbaren Wechsler für Hilfskontakte anbaubar maximal	0
Anzahl der Bügelschlösser maximal	2
Bügelstärke der Bügelschlösser	4 ... 6 mm

Kurzschluss

bei 440 V durch gG-Sicherung Bemessungswert	10 kA
bei 690 V durch gG-Sicherung Bemessungswert	6 kA
bei 240 V bei Kombination Schalter + gG-Sicherung maximal	6 kA
bei 440 V bei Kombination Schalter + gG-Sicherung maximal	6 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal zulässig	6 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal	21 kA²·s
für Kurzschlussschutz des Hauptstromkreises erforderlich	Sicherung gL/gG: 63 A
für Kurzschlussschutz des Hilfsschalters erforderlich	Sicherung gL/gG: 10 A
Betriebsstrom der vorgeschalteten Sicherung Bemessungswert	63 A

gemäß UL

Betriebsstrom bei AC gemäß UL 508/UL 60947-4-1 Nennwert	63 A
Betriebsspannung bei AC bei 50/60 Hz gemäß UL 508/UL 60947-4-1 Bemessungswert	600 V
Wirkleistung [hp] bei AC bei 480 V gemäß UL 508/UL 60947-4-1 Bemessungswert	25
Wirkleistung [hp] bei AC bei 600 V gemäß UL 508/UL 60947-4-1 Bemessungswert	30
Kurzzeitstromfestigkeit (SCCR) bei 600 V gemäß UL 508/UL 60947-4-1	5 kA
Dauerstrom der vorgeschalteten Sicherung gemäß UL Bemessungswert	50 A
Typ der Sicherung gemäß UL	RK5

Anschlüsse

eindrähtig	1x (2,5...16 mm²)
feindrähtig mit Aderendbearbeitung	1x (2,5...16 mm²)
mehrdrähtig	1x (2,5...16 mm²)
für Hauptstromkreis	Rahmenklemme
für Hilfskontakte	Rahmenklemmen

Mechanischer Aufbau

Höhe	60 mm
Breite	60 mm
Tiefe	77 mm
Bauart des Geräts	Festeinbau
Befestigungsart	Einbaugerät Festeinbautechnik
Frontmontage mit 4-Loch Befestigung	Nein
Frontmontage mit Zentralbefestigung	Nein
Schienen-Montage	Ja
Nettogewicht pro ME	207 g
