Produktbeschreibung

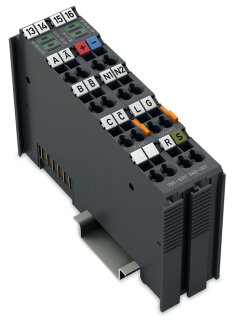

Das Modul für Tragschiene 35 hat einen Quadraturdecoder mit 4-fach-Auswertung, 250 kHz Grenzfrequenz und einen 32Bit Nullimpuls Latch. Der kurzschlussfeste Ausgang liefert DC 24 V mit 0,5 A je Kanal. Die Systemversorgung erfolgt mit DC 5 V über Datenkontakte; ein- und feindrähtige Kupferleiter von 0,25 ... 2,5 mm² werden über 16 x CAGE CLAMP® angeschlossen. Schutzart IP20, Umgebungstemperatur im Betrieb -40 ... +70 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1168 kg
|
| Artikelgewicht: |
0,1168 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,78 × 2,40 × 10,00 cm |
Technische Daten
Technische Daten
| Zählertiefe |
32Bit |
| Geberanschluss |
A, A/, B, B/, C, C/ |
| Nullimpuls Latch |
32Bit |
| Quadraturdecoder |
4-fach-Auswertung |
| Eingangsstrom typ. |
Latch 7 mA, Gate 7 mA, Ref. 7 mA |
| Ausgangsstrom je Kanal |
0,5 A
|
| Ausgangstrom |
kurzschlussfest |
| Ausgangsspannung |
DC 24 V |
| Spannungsbereich für Signal (0) |
(UABC - UABC/): DC -30 ... +15 V; Latch, Gate, Ref.: DC -3 ... +5 V |
| Spannungsbereich für Signal (1) |
(UABC - UABC/): DC 15 ... 30 V; Latch, Gate, Ref.: DC 15 ... 30 V |
| Datenbreite |
1 x 32 Bit Daten 2 x 8 Bit Steuer/Status |
| Grenzfrequenz |
250 kHz
|
| Befehle |
Lesen, Setzen, Aktivieren |
| Versorgungsspannung System |
DC 5 V; über Datenkontakte |
| Stromaufnahme Systemversorgung |
110 mA
|
| Stromaufnahme Feldversorgung (Modul ohne externe Last) |
35 mA
|
| Bemessungsstoßspannung |
1 kV
|
| Anzeigeelemente |
LED (A, C, E, G/A, C, E, G) grün: A, C, B, Latch, Gate, N1, Ref, N2 |
Anschlussdaten
| Anschlusstechnik: I/O |
16 x CAGE CLAMP® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Anschlusstyp |
Ein-/Ausgänge |
| Eindrähtiger Leiter |
0,25 ... 2,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,25 ... 2,5 mm² / 24 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Geometrische Daten
| Breite |
24 mm / 0.945 inch |
| Höhe |
100 mm / 3.937 inch |
| Tiefe |
67,8 mm / 2.669 inch |
| Tiefe ab Oberkante Tragschiene |
60,6 mm / 2.386 inch |
Werkstoffdaten
| Farbe |
dunkelgrau |
| Gehäusewerkstoff |
Polycarbonat, Polyamid 6.6 |
| Brandlast |
1,345MJ |
| Gewicht |
116,8 g
|
| Konformitätskennzeichnung |
CE |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-40 ... +70 °C |
| Umgebungstemperatur (Montage) |
-20 ... +70 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
| Schutzart |
IP20 |
| Verschmutzungsgrad |
2 gemäß IEC 61131-2 |
| Betriebshöhe |
ohne Temperatur-Derating: 0 ... 2000 m; mit Temperatur-Derating: 2000 ... 5000 m (0,5 K/100 m); max: 5000 m |
| Einbaulage |
horizontal links, horizontal oben, vertikal oben und vertikal unten |
| Relative Feuchte (ohne Betauung) |
95 %
|
| Relative Feuchte (mit Betauung) |
kurzzeitige Betauung gemäß Klasse 3K7/ IEC EN 60721-3-3 unter Anwendung der E-DIN 40046-721-3 (außer windgetriebener Niederschlag, Wasser und Eisbildung) |
| Vibrationsfestigkeit |
gemäß Baumusterprüfung zur Schiffsklassifizierung (ABS, BV, DNV, IACS, LR): Beschleunigung: 5g, IEC 60068-2-6, EN 60870-2-2, IEC 60721-3-1, -3, EN 50155, EN 61373 |
| Schockfestigkeit |
gemäß IEC 60068-2-27 (10g/16 ms/Halbsinus/1.000 Schocks; 25g/6 ms/Halbsinus/1.000 Schocks), EN 50155, EN 61373 |
| EMV-Störfestigkeit |
gemäß EN 61000-6-1, -2, EN 61131-2, Schiffbereich, EN 50121-3-2, EN 50121-4, -5, EN 60255-26, EN 60870-2-1, EN 61850-3, IEC 61000-6-5, IEEE 1613, VDEW: 1994 |
| EMV-Störaussendung |
gemäß EN 61000-6-3, -4, EN 61131-2, EN 60255-26, Schiffbereich, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 |
| Beanspruchung durch Schadstoffe |
gemäß IEC 60068-2-42 und IEC 60068-2-43 |
| Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 % |
10 ppm
|
| Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 % |
25 ppm
|
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143673587 |
| Zolltarifnummer |
85389099990 |
Produktklassifikation
| UNSPSC |
32151705 |
| eCl@ss 10.0 |
27-24-26-05 |
| eCl@ss 9.0 |
27-24-26-05 |
| ETIM 9.0 |
EC001601 |
| ETIM 10.0 |
EC001601 |
| ECCN |
NO US CLASSIFICATION |
