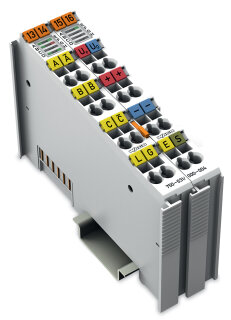

Inkremental-Encoder-Interface 750-631 16-Bit Quadraturdecoder DC 5-24V

Inkremental-Encoder-Interface 750-631 16-Bit Quadraturdecoder DC 5-24V

Artikelnummer: WAG-750-631/000-011
GTIN: 4050821344919
HAN: 750-631/000-011
Inhalt: 1 Stück

Inkremental-Encoder-Interface für beliebige Geber, 16-Bit-Zähler mit Quadraturdecoder, DC 5...24 V. Feldbus-gekoppelt für Zählerstandsübertragung zu SPS und.

359,59 €

inkl. 19% USt. ,

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Inkremental-Encoder-Interface 750-631/000-011 von WAGO ist ein spezialisiertes Funktionsmodul zum Anschluss beliebiger Inkremental-Geber an Steuerungssysteme. Das Modul verfügt über einen 16-Bit-Zähler mit Quadraturdecoder und einer vierfachen Auswertungsoption. Die Versorgungsspannung liegt zwischen 5 und 24 V DC, der maximale Versorgungsstrom für den Geber beträgt 200 mA. Die RS-422-Eingänge empfangen die differenziellen Signale (A, A/, B, B/, C, C/) des Encoders. Ein 16-Bit-Latch für den Nullimpuls kann gelesen, gesetzt oder aktiviert werden. Der Zählerstand wird über den integrierten Feldbus schnell und störsicher zu SPS-Systemen, NC-Steuerungen und PCs übertragen. Das Modul ist für Umgebungstemperaturen von 0 bis +55 °C ausgelegt, im Lager bis -40 °C. Die Schutzart IP20 und die Vibrationsfestigkeit nach IEC 60068-2-6 ermöglichen den Betrieb auch in rauen Industrieumgebungen bis 2000 m Höhe. Das Gate-Eingangssignal sperrt den Zähler bei Bedarf. Der Schirmanschluss ist direkt an die DIN-Tragschiene 35 mm geführt.

Anwendungsbereiche

Typische Anwendungsfelder sind die Erfassung von Drehgebern in Verpackungsmaschinen und Förderanlagen, die Positionskontrolle in Druckmaschinen sowie die Inkremental-Rückkopplung für numerische Steuerungen in Werkzeugmaschinen.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Software-zählern auf SPS-Ebene bietet die Hardware-Quadraturdecodierung mit vierfacher Auswertung höhere zeitliche Auflösung und entlastet die Steuerung. Das Modul wird werkzeuglos auf die Tragschiene aufgesteckt. Abisolierlänge für Ein- und Ausgänge beträgt 8 bis 9 mm, zulässige Leiterquerschnitte von 0,08 bis 2,5 mm² erfordern keine besonderen Adaptionen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0918 kg
Artikelgewicht:	0,0918 kg
Abmessungen ( Länge × Breite × Höhe ):	6,98 × 2,40 × 10,00 cm

Technische Daten

Zählertiefe	16Bit
Geberanschluss	A, A/, B, B/, C, C/ (RS-422-Eingänge)
Versorgungsstrom Geber max	200 mA
Nullimpuls Latch	16Bit
Quadraturdecoder	4-fach-Auswertung
Spannungsbereich für Signal (0)	UABC = 0 V, UABC/ = 5 V; Latch, Gate <= 5,0 V; externer Fehler U >= 5,0 V oder Eingang offen
Spannungsbereich für Signal (1)	UABC = 5 V, UABC/ = 0 V; Latch, Gate >= 15,0 V; externer Fehler U < 0,5 V
Datenbreite	1 x 32 Bit Daten 1 x 8 Bit Steuer/Status 1 x 8 Bit reserviert
Grenzfrequenz	1000 kHz
Befehle	Lesen, Setzen, Aktivieren
Versorgungsspannung System	DC 5 V; über Datenkontakte
Stromaufnahme Systemversorgung	50 mA
Stromaufnahme Feldversorgung (Modul ohne externe Last)	10 mA
Potentialtrennung	500 V System/Feld

Anschlussdaten

Anschlusstyp	Ein-/Ausgänge
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch

Geometrische Daten

Breite	24 mm / 0.945 inch
Höhe	100 mm / 3.937 inch
Tiefe	69,8 mm / 2.748 inch
Tiefe ab Oberkante Tragschiene	62,6 mm / 2.465 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Brandlast	0,174MJ
Gewicht	91,8 g
Konformitätskennzeichnung	CE

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	0 ... +55 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Schutzart	IP20
Betriebshöhe	0 ... 2000 m
Einbaulage	Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten
Vibrationsfestigkeit	gemäß IEC 60068-2-6
Schockfestigkeit	15g gemäß IEC 60068-2-27
Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 %	10 ppm
Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 %	25 ppm

Kaufmännische Daten

Produktgruppe	15 (I/O-SYSTEM)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4050821344919
Zolltarifnummer	85389099990

Produktklassifikation

UNSPSC	32151705
eCl@ss 10.0	27-24-26-05
eCl@ss 9.0	27-24-26-05
ETIM 9.0	EC001601
ETIM 10.0	EC001601
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
