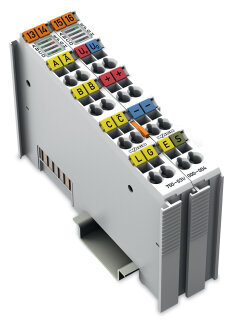

Inkremental-Encoder-Interface 750-631 RS-422 16 Bit CAGE CLAMP

Inkremental-Encoder-Interface 750-631 RS-422 16 Bit CAGE CLAMP

Artikelnummer: WAG-750-631/000-004
GTIN: 4050821248309
HAN: 750-631/000-004
Inhalt: 1 Stück

Inkremental-Encoder-Interface RS-422, 16-Bit-Zähler mit Quadraturdecoder und Latch. Für Drehgeber-Anschluss in SPS-Steuerungen und Maschinensteuerungen.

359,59 €

inkl. 19% USt. ,

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Inkremental-Encoder-Interface 750-631/000-004 von WAGO ist ein Feldbus-Peripheriemodul zum direkten Anschluss von inkrementalen Drehgebern an Steuerungen. Das Modul verfügt über einen 16-Bit-Zähler mit 4-fach-Auswertung im Quadraturdecoder sowie ein 16-Bit-Latch für Nullimpuls-Erfassung. Die Signale werden über RS-422-Eingänge (A, /A, B, /B, C, /C) aufbereitet und können über Feldbus schnell und störsicher an SPS, PC oder NC-Steuerungen übertragen werden. Die Anschlusstechnik basiert auf 16 CAGE-CLAMP-Klemmen für Leiterquerschnitte von 0,08 bis 2,5 mm² (Ein- und Mehrdrahtleiter). Der Versorgungsstrom für den Geber beträgt maximal 200 mA. Das Modul arbeitet im Temperaturbereich 0 bis +55 °C mit Schutzart IP20 und ist vibrations- sowie schockfest nach IEC 60068. Ein Gate-Eingang ermöglicht das Sperren des Zählers, und die Geberversorgung kann direkt an den Klemmstellen Ue/U0 abgegriffen werden. Der Schirmanschluss ist zur Tragschiene 35 mm geführt.

Anwendungsbereiche

Typische Einsatzfelder sind die Erfassung von Rotations- und Linearbewegungen in Verpackungsmaschinen, Förderanlagen und CNC-Maschinensteuerungen. Das Modul wird horizontal oder vertikal in beliebiger Lage auf der Tragschiene montiert und ist CE-konform.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0921 kg
Artikelgewicht:	0,0921 kg
Abmessungen ( Länge × Breite × Höhe ):	6,98 × 2,40 × 10,00 cm

Technische Daten

Zählertiefe	16Bit
Geberanschluss	A; /A; B; /B; C; /C (RS-422-Eingänge)
Versorgungsstrom Geber max	200 mA
Nullimpuls Latch	16Bit
Quadraturdecoder	4-fach-Auswertung
Spannungsbereich für Signal (0)	UABC = 0 V, UABC/ = 5 V; Latch, Gate <= 5,0 V; externer Fehler U >= 5,0 V oder Eingang offen
Spannungsbereich für Signal (1)	UABC = 5 V, UABC/ = 0 V; Latch, Gate >= 15,0 V; externer Fehler U < 0,5 V
Datenbreite	2 Byte Out; 5 Byte In; 2x 8 Bit Steuer/Status (optional); zusätzlich 3 Byte Out reserviert
Grenzfrequenz	1000 kHz
Befehle	Lesen, Setzen, Aktivieren
Versorgungsspannung System	DC 5 V; über Datenkontakte
Stromaufnahme Systemversorgung	50 mA
Stromaufnahme Feldversorgung (Modul ohne externe Last)	10 mA
Potentialtrennung	500 V System/Feld
Anzeigeelemente	LED (A, B, D, E/E, H) grün: A, C, Latch, B/Funktion, Gate; LED (F) rot: Fehler

Anschlussdaten

Anschlusstechnik: I/O	16 x CAGE CLAMP®
Anschließbare Leiterwerkstoffe	Kupfer
Anschlusstyp	Ein-/Ausgänge
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch

Geometrische Daten

Breite	24 mm / 0.945 inch
Höhe	100 mm / 3.937 inch
Tiefe	69,8 mm / 2.748 inch
Tiefe ab Oberkante Tragschiene	62,6 mm / 2.465 inch

Mechanische Daten

Montageart	Tragschiene 35
Steckbare Verdrahtungsebene	fest

Werkstoffdaten

Farbe	lichtgrau
Gehäusewerkstoff	Polycarbonat, Polyamid 6.6
Brandlast	0,17MJ
Gewicht	92,1 g
Konformitätskennzeichnung	CE

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	0 ... +55 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Schutzart	IP20
Verschmutzungsgrad	2 gemäß IEC 61131-2
Betriebshöhe	0 ... 2000 m
Einbaulage	Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten
Relative Feuchte (ohne Betauung)	95 %
Vibrationsfestigkeit	gemäß IEC 60068-2-6
Schockfestigkeit	15g gemäß IEC 60068-2-27
EMV-Störfestigkeit	gemäß EN 61000-6-2
EMV-Störaussendung	gemäß EN 61000-6-4
Beanspruchung durch Schadstoffe	gemäß IEC 60068-2-42 und IEC 60068-2-43
Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 %	10 ppm
Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 %	25 ppm

Kaufmännische Daten

Produktgruppe	15 (I/O-SYSTEM)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4050821248309
Zolltarifnummer	85389099990

Produktklassifikation

UNSPSC	32151705
eCl@ss 10.0	27-24-26-05
eCl@ss 9.0	27-24-26-05
ETIM 9.0	EC001601
ETIM 10.0	EC001601
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-1
REACH Candidate List Substance	Lead
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Austria)	fea078d9-b220-4917-9ca7-c9b9accf9dd3
SCIP notification number (Belgium)	17dc706f-fe9b-4e4b-ab0e-8b22fb4f9ea2
SCIP notification number (Bulgaria)	64c38c1f-4fd7-4414-ad0e-6e74eb6121f1
SCIP notification number (Czech Republic)	eada6547-89f4-4ccf-9b07-cc7cc16a0b08
SCIP notification number (Denmark)	087267d8-20d0-453e-b8d2-596f45ba29d8
SCIP notification number (Finland)	15eadba7-ffb5-4b96-8d2f-210be8a44cdc
SCIP notification number (France)	c1ce9943-649a-4b1b-8179-17484af159b4
SCIP notification number (Germany)	31f84bca-52b4-4416-90f1-3532a29af73c
SCIP notification number (Hungary)	0e0cdbbe-545e-48c6-a9ad-44bbfd63edba
SCIP notification number (Italy)	7027983b-8361-4c3b-a904-db9dc7e7f052
SCIP notification number (Netherlands)	adb132a3-2cd8-43de-8d43-11bc1907ed04
SCIP notification number (Poland)	950ab44a-e69d-4d76-9866-5b547434672e
SCIP notification number (Romania)	4c62a02f-b6bb-4a93-b3eb-2ee234bf2529
SCIP notification number (Sweden)	87c40bd3-3991-4857-af75-24858f8077ea
