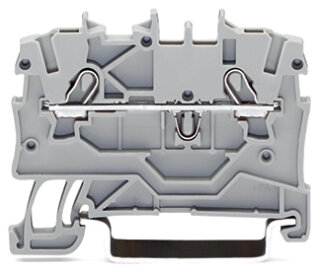

2-Leiter-Durchgangsklemme 2000-1205 1 mm² 13,5 A 800 V Push-in

2-Leiter-Durchgangsklemme 2000-1205 1 mm² 13,5 A 800 V Push-in

Artikelnummer: WAG-2000-1205
GTIN: 4045454966805
HAN: 2000-1205
Inhalt: 100 Stück

2-Leiter-Durchgangsklemme 2000-1205, 1 mm² / 13,5 A / 800 V, Push-in CAGE CLAMP. Für Ex-e-II-Anwendungen, werkzeuglose Verdrahtung in Schaltschränken.

48,22 €

0,48 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 97,58 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Durchgangsklemme 2000-1205 ist eine Federzuganschluss-Reihenklemme mit Push-in CAGE CLAMP-Technologie für sichere Leiterverbindungen. Der Bemessungsstrom liegt bei 13,5 A, die Bemessungsspannung bei 800 V. Die Klemme akzeptiert Leiterquerschnitte von 0,14 bis 1,5 mm² (feindrähtig ohne Aderendhülse) bzw. 0,5 bis 0,75 mm² (feindrähtig mit Aderendhülse) und 0,5 bis 1,5 mm² (eindrähtig). Die Dauergebrauchstemperatur reicht von ?60 bis +105 °C, die Betriebstemperatur bis 105 °C. Die Abmessungen betragen 3,5 × 48,5 × 32,9 mm für die Montage auf 35-mm-Tragschienen. Die Klemme ist für Anwendungen nach Ex e II geeignet und erfüllt die Norm DIN EN 50155 (VDE 0115-200) für Bahnanwendungen. Sie besteht aus einer Etage mit zwei Klemmstellen und einem Potential. Die werkzeuglose Push-in-Technik ermöglicht direktes Einstecken von starren und feindrähtige Leitern mit Aderendhülse ohne Betätigungshebel.

Anwendungsbereiche

Typische Einsatzfelder sind die Potentialverteilung in Niederspannungsverteilern, die Durchgangsverdrahtung in Schaltschränken für Automatisierungsanlagen sowie die Sensor-Aktor-Anbindung in Gebäudeinstallationen.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Schraubklemmen bietet die CAGE CLAMP-Technologie eine schnellere Montage ohne Werkzeugaufwand und geringere Fehlerquoten beim Anschließen. Eine Abschlussplatte ist erforderlich. Die Durchgangsreihenklemme ist schwarz gefärbt und kann seitlich sowie mittig beschriftet werden.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,3600 kg

Artikelgewicht:

0,0036 kg

Abmessungen ( Länge × Breite × Höhe ):

3,95 × 0,35 × 4,85 cm

Technische Daten:

Technische Daten

Optionen

Etagen intern gebrückt	nein

Anschlussdaten

Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0.5 ... 0.75 mm²
Anzahl der Klemmstellen je Etage	2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.14 ... 1.5 mm²
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Ausführung elektrischer Anschluss 1	Federzuganschluss
Anschließbarer Leiterquerschnitt mehrdrähtig	0.14 ... 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0.5 ... 1.5 mm²
Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	1 mm²
Eindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Eindrähtiger Leiter; direkt steckbar	0,5 ... 1,5 mm² / 20 ... 16 AWG
Feindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,14 ... 0,75 mm² / 24 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	0,5 ... 0,75 mm² / 20 ... 18 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	9 ... 11 mm / 0.35 ... 0.43 inch
Verdrahtungsrichtung	Frontverdrahtung

Maße

Höhe	48.5 mm
Breite	3.5 mm
Tiefe	32.9 mm

Schutz

Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Explosionsgeprüfte Ausführung "Ex e"	ja

Umgebungsbedingungen

Betriebstemperatur	105 °C
Abschlussplatte erforderlich	ja
Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C
Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Elektrische Eigenschaften

Bemessungsstrom In	13.5 A
Bemessungsspannung	800 V

Werkstoffe

Werkstoff des Isolierkörpers	Thermoplast

Farbe

Farbe	schwarz

Montage

Montageart	Hutschiene TH35

Elektrische Daten

Bemessungsdaten gemäß	ATEX: PTB 11 ATEX 1041 U / IECEx: PTB 11.0093U (Ex eb IIC Gb)
Bemessungsspannung EN (Ex e II)	550 V
Bemessungsstrom (Ex e II)	13 A
Bemessungsstrom (Ex e II) mit Brücker	12 A
Verlustleistung, pro Pol (Potential)	0,434 W
Bemessungsstrom IN zur Verlustleistungsangabe	13,5 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,002Ohm
Verdrahtungsrichtung	Frontverdrahtung

Ex-Angaben

Bemessungsdaten gemäß	ATEX: PTB 11 ATEX 1041 U / IECEx: PTB 11.0093U (Ex eb IIC Gb)
Bemessungsspannung EN (Ex e II)	550 V
Bemessungsstrom (Ex e II)	13 A
Bemessungsstrom (Ex e II) mit Brücker	12 A

Verlustleistung

Verlustleistung, pro Pol (Potential)	0,434 W
Bemessungsstrom IN zur Verlustleistungsangabe	13,5 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,002Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	1 mm²
Eindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Eindrähtiger Leiter; direkt steckbar	0,5 ... 1,5 mm² / 20 ... 16 AWG
Feindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,14 ... 0,75 mm² / 24 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	0,5 ... 0,75 mm² / 20 ... 18 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	9 ... 11 mm / 0.35 ... 0.43 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	3,5 mm / 0.138 inch
Höhe	48,5 mm / 1.909 inch
Tiefe ab Oberkante Tragschiene	32,9 mm / 1.295 inch
Tiefe	39,5 mm / 1.555 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	schwarz
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,071MJ
Gewicht	3,6 g

Umweltprüfungen

Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Kaufmännische Daten

VPE (UVPE)	100 St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4045454966805
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Optionen

Etagen intern gebrückt	nein

Anschlussdaten

Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0.5 ... 0.75 mm²
Anzahl der Klemmstellen je Etage	2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.14 ... 1.5 mm²
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Ausführung elektrischer Anschluss 1	Federzuganschluss
Anschließbarer Leiterquerschnitt mehrdrähtig	0.14 ... 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0.5 ... 1.5 mm²
Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	1 mm²
Eindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Eindrähtiger Leiter; direkt steckbar	0,5 ... 1,5 mm² / 20 ... 16 AWG
Feindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,14 ... 0,75 mm² / 24 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	0,5 ... 0,75 mm² / 20 ... 18 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	9 ... 11 mm / 0.35 ... 0.43 inch
Verdrahtungsrichtung	Frontverdrahtung

Maße

Höhe	48.5 mm
Breite	3.5 mm
Tiefe	32.9 mm

Schutz

Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Explosionsgeprüfte Ausführung "Ex e"	ja

Umgebungsbedingungen

Betriebstemperatur	105 °C
Abschlussplatte erforderlich	ja
Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C
Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Elektrische Eigenschaften

Bemessungsstrom In	13.5 A
Bemessungsspannung	800 V

Werkstoffe

Werkstoff des Isolierkörpers	Thermoplast

Farbe

Farbe	schwarz

Montage

Montageart	Hutschiene TH35

Elektrische Daten

Bemessungsdaten gemäß	ATEX: PTB 11 ATEX 1041 U / IECEx: PTB 11.0093U (Ex eb IIC Gb)
Bemessungsspannung EN (Ex e II)	550 V
Bemessungsstrom (Ex e II)	13 A
Bemessungsstrom (Ex e II) mit Brücker	12 A
Verlustleistung, pro Pol (Potential)	0,434 W
Bemessungsstrom IN zur Verlustleistungsangabe	13,5 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,002Ohm
Verdrahtungsrichtung	Frontverdrahtung

Ex-Angaben

Bemessungsdaten gemäß	ATEX: PTB 11 ATEX 1041 U / IECEx: PTB 11.0093U (Ex eb IIC Gb)
Bemessungsspannung EN (Ex e II)	550 V
Bemessungsstrom (Ex e II)	13 A
Bemessungsstrom (Ex e II) mit Brücker	12 A

Verlustleistung

Verlustleistung, pro Pol (Potential)	0,434 W
Bemessungsstrom IN zur Verlustleistungsangabe	13,5 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,002Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	1 mm²
Eindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Eindrähtiger Leiter; direkt steckbar	0,5 ... 1,5 mm² / 20 ... 16 AWG
Feindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,14 ... 0,75 mm² / 24 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	0,5 ... 0,75 mm² / 20 ... 18 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	9 ... 11 mm / 0.35 ... 0.43 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	3,5 mm / 0.138 inch
Höhe	48,5 mm / 1.909 inch
Tiefe ab Oberkante Tragschiene	32,9 mm / 1.295 inch
Tiefe	39,5 mm / 1.555 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	schwarz
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,071MJ
Gewicht	3,6 g

Umweltprüfungen

Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Kaufmännische Daten

VPE (UVPE)	100 St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4045454966805
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Es gibt noch keine Bewertungen.

Kontaktdaten

Anrede

Vorname - optionale Angabe

Nachname

Firma

E-Mail

Telefon - optionale Angabe

Angebot oder Verfügbarkeit anfragen

Ihre Frage

Deeplink Produktseite

Deeplink REACH

Zubehör

Abdeckprofil Typ 3 transparent 1000 mm für Reihenklemmen

294,24 € *

29,42 € pro 1 Stück

exkl. 19% USt. , Versandkostenfreie Lieferung

● Verfügbar, Lieferzeit 1 - 4 Werktage
