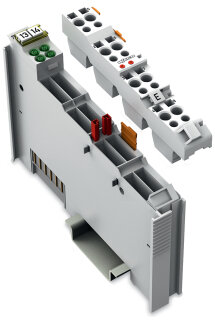

4-Kanal-Digitaleingang 753-422 DC 24 V Impulsverlängerung lichtgrau

4-Kanal-Digitaleingang 753-422 DC 24 V Impulsverlängerung lichtgrau

Artikelnummer: WAG-753-422
GTIN: 4045454805302
HAN: 753-422
Inhalt: 1 Stück

Hersteller WAGO

4-Kanal-Digitaleingang DC 24 V mit Impulsverlängerung (min. 10 ms) und CAGE CLAMP Anschlüssen (0,08–2,5 mm²).

62,51 €

inkl. 19% USt. , zzgl.

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das 4-Kanal-Digitaleingangsmodul 753-422 erfasst Steuersignale von Feldgeräten und Sensoren mit DC 24 V Logik. Das Modul verlängert kurze Eingangspulse auf mindestens 10 ms und erkennt Signale ab einer Mindestdauer von 1 ms, wodurch die Verarbeitung von Sensorsignalen in verrauschten Feldumgebungen gewährleistet wird. Die technischen Eckdaten zeigen vier separate Eingänge mit je 2 × CAGE CLAMP Anschlüssen, anschlussfertig für Leiterquerschnitte von 0,08 bis 2,5 mm². Die Betriebstemperatur erstreckt sich von 0 bis +55 °C, die Schutzart IP20 schützt vor direktem Kontakt und Fremdkörpern. Die positivschaltende Eingangscharakteristik erfasst positive Potentiale; Feld- und Systemebene sind galvanisch getrennt, was Störungsimmunität nach EN 61000-6-2 gewährleistet.

Anwendungsbereiche

Typische Einsatzfelder sind die Anbindung von digitalen Sensoren (Näherungsschalter, Druckschalter, Meldekontakte) an SPS-Steuerungen in Verpackungsmaschinen und Förderanlagen. Auch in dezentralen Feldbus-Konfigurationen mit mehreren Modulen erfüllt der 753-422 die Funktion der Signal-Vorverarbeitung, bevor Daten über Feldbussysteme wie PROFIBUS oder MODBUS an das Leitstand-Steuerwerk übertragen werden. Die Hutschienen-Breite von nur 12 mm ermöglicht platzsparende Installation in engen Schaltschränken; Vibrationsfestigkeit nach IEC 60068-2-6 und Schockfestigkeit von 15 g sichern den Betrieb auch unter rauen Bedingungen bis 2000 m Seehöhe ab. Die Modulgröße von 100 × 69,8 mm (B × T) und das Gewicht von 38,8 g ermöglichen kompakte Multi-Modul-Lösungen: Für den Anschluss weiterer Sensoren kann optional ein Potentialvervielfältigungsmodul wie das WAGO-Typ 750-614 vorgelagert werden, um zusätzliche 2- oder 3-Leiter-Sensorgruppen zu verwalten. Die Farbe Lichtgrau ermöglicht einfache Zuordnung im Schaltschrank.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0388 kg
Artikelgewicht:	0,0388 kg
Abmessungen ( Länge × Breite × Höhe ):	6,98 × 1,20 × 10,00 cm

Technische Daten

Anzahl der digitalen Eingänge	4
Anzahl der Kanäle insgesamt (Modul)	4
Signalart	Digital
Signalart Spannung	DC 24 V
Sensoranschluss	2 x (2 Leiter, 3 Leiter); für den Anschluss weiterer Sensoren muss zusätzlich ein geeignetes Potentialvervielfältigungsmodul (z. B. 750-614) eingesetzt werden.
Eingangscharakteristik	positivschaltend
Eingangsfilter	1 ms
Eingangsstrom je Kanal bei Signal (1) typ.	4 mA
Spannungsbereich für Signal (0)	DC ?3 ... +5 V
Spannungsbereich für Signal (1)	DC 15 ... 30 V
Signalfrequenz max.	80 Hz
Sensorversorgung	DC 24 V
Datenbreite Eingangsdaten (intern) max.	4Bit
Versorgungsspannung System	DC 5 V; über Datenkontakte
Stromaufnahme Systemversorgung	9 mA
Versorgungsspannung Feld	DC 24 V (-15 ... +20 %); über Leistungskontakte (Einspeisung über Messerkontakt; Weiterleitung (nur Versorgungsspannung Feldseite) über Federkontakt)
Potentialtrennung	500 V System/Feld
Anzeigeelemente	LED (A-D) grün: Status DI 1 ... DI 4
Anzahl Leistungskontakte eingehend	2
Anzahl Leistungskontakte ausgehend	2
Stromtragfähigkeit der Leistungskontakte	10 A

Anschlussdaten

Anschlusstechnik: I/O	8 x CAGE CLAMP® (Eingänge)
Anschließbare Leiterwerkstoffe	Kupfer
Anschlusstyp	Eingang
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	12 mm / 0.472 inch
Höhe	100 mm / 3.937 inch
Tiefe	69,8 mm / 2.748 inch
Tiefe ab Oberkante Tragschiene	62,6 mm / 2.465 inch

Mechanische Daten

Montageart	Tragschiene 35
Steckbare Verdrahtungsebene	steckbar

Werkstoffdaten

Farbe	lichtgrau
Gehäusewerkstoff	Polycarbonat, Polyamid 6.6
Brandlast	0,774MJ
Gewicht	38,8 g
Konformitätskennzeichnung	CE

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	0 ... +55 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Schutzart	IP20
Verschmutzungsgrad	2 gemäß IEC 61131-2
Betriebshöhe	0 ... 2000 m
Einbaulage	Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten
Relative Feuchte (ohne Betauung)	95 %
Vibrationsfestigkeit	gemäß IEC 60068-2-6
Schockfestigkeit	15g gemäß IEC 60068-2-27
EMV-Störfestigkeit	gemäß EN 61000-6-2
EMV-Störaussendung	gemäß EN 61000-6-4
Beanspruchung durch Schadstoffe	gemäß IEC 60068-2-42 und IEC 60068-2-43
Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 %	10 ppm
Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 %	25 ppm

Kaufmännische Daten

Produktgruppe	15 (I/O-SYSTEM)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454805302
Zolltarifnummer	85176200000

Produktklassifikation

UNSPSC	32151705
eCl@ss 10.0	27-24-26-04
eCl@ss 9.0	27-24-26-04
ETIM 9.0	EC001599
ETIM 10.0	EC001599
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	1303-86-21317-36-825550-51-07439-92-1
REACH Candidate List Substance	4-Methyl-1,2-cyclohexanedicarboxylic anhydrideDiboron trioxideLeadLead monoxide
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	6(c)7(a)7(c)-I7(c)-II
SCIP notification number (Austria)	9a057210-7eef-43c7-9580-a3fbedb36a41
SCIP notification number (Belgium)	1d216e10-32e0-4cca-836f-73573c6c8fda
SCIP notification number (Bulgaria)	d6a94c74-de6d-40f9-b1b1-7acee10239d6
SCIP notification number (Czech Republic)	93e0b560-424e-475d-b5c7-72c03a4ca89b
SCIP notification number (Denmark)	d6f51685-358a-424f-8122-90eaa280f6eb
SCIP notification number (Finland)	ddb2bb3f-c3b3-4e19-9793-3e796423541f
SCIP notification number (France)	15bf8094-10fa-4d1f-b939-6fd0615b5933
SCIP notification number (Germany)	a69642f8-53e6-4d50-8f81-e99c02c01c01
SCIP notification number (Hungary)	e727925a-6b73-406f-9a61-5a7aef60d867
SCIP notification number (Italy)	19045710-a70e-4b55-ac45-950792d74c4d
SCIP notification number (Netherlands)	194a4839-7956-4a3b-850b-169a752c8674
SCIP notification number (Poland)	94d65ae8-8d1d-4eb1-b28e-920a61a34ff1
SCIP notification number (Romania)	0b65ceff-e5b3-4d00-b32b-ed6ff28c1c94
SCIP notification number (Sweden)	73e9a632-91de-48da-8c48-a7407653af5f
