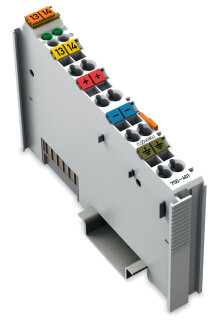

2-Kanal-Digitaleingang 750-401 DC 24 V 0,2 ms CAGE CLAMP

2-Kanal-Digitaleingang 750-401 DC 24 V 0,2 ms CAGE CLAMP

Artikelnummer: WAG-750-401
GTIN: 4045454392574
HAN: 750-401
Inhalt: 1 Stück

2-Kanal-Digitaleingang, DC 24 V, 0,2 ms Filterzeit, 8 × CAGE CLAMP Eingänge. Für Sensorsignale in Feldbus-Steuerungen, galvanisch getrennt, Hutschiene 35 mm.

31,77 €

inkl. 19% USt. , zzgl.

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das 2-Kanal-Digitaleingangsmodul 750-401 ist ein Feldbus-Peripherie-Modul zur Erfassung von Steuersignalen aus dem Feldbereich, beispielsweise von binären Sensoren in Förderanlagen, Verpackungsmaschinen oder Schaltschränken. Das Modul wird auf der Hutschiene 35 mm montiert und verfügt über acht CAGE CLAMP Eingangsklemmen für Leiterquerschnitte von 0,08 bis 2,5 mm². Die Signalverarbeitung erfolgt bei 24 V DC mit einer Filterzeit von 0,2 ms zur Störunterdrückung. Feld- und Systemebene sind galvanisch getrennt, was die Sicherheit der Steuerungselektronik erhöht. Das Modul arbeitet im Betriebstemperaturbereich von 0 bis +55 °C, erfüllt die EMV-Norm EN 61000-6-2 (Schiffbereich) und ist nach IEC 61131-2 Verschmutzungsgrad 2 klassifiziert. Die Vibrationsfestigkeit beträgt 4 g nach IEC 60068-2-6.

Anwendungsbereiche

Typische Anwendungsfelder sind die Sensoranbindung in dezentralen Steuerungen von Fertigungsanlagen, die Eingangserfassung für Schutzbeschaltungen und die Feldbus-Anbindung von Türverriegelungen oder Freigabesignalen in Automatisierungssystemen. Das Modul bietet flexible Sensoranschlussoptionen mit 2-, 3- oder 4-Leiter-Sensoren.

Vorteile gegenüber Alternativen

Im Unterschied zu simplen Eingangsmodulen ohne Filterung ermöglicht die integrierte 0,2-ms-Filterzeit die Unterdrückung von Schaltspitzen und Störimpulsen direkt im Sensor-Eingangskreis. Die Abisolierlänge der Leiter wird mit 8 bis 9 mm vorgegeben, was eine sichere und kompakte Verdrahtung in beengten Schaltschränken ermöglicht.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0458 kg
Artikelgewicht:	0,0458 kg
Abmessungen ( Länge × Breite × Höhe ):	6,98 × 1,20 × 10,00 cm

Technische Daten

Anzahl der digitalen Eingänge	2
Anzahl der Kanäle insgesamt (Modul)	2
Signalart	Digital
Signalart Spannung	DC 24 V
Sensoranschluss	2 x (2 Leiter, 3 Leiter, 4 Leiter)
Eingangscharakteristik	positivschaltend
Eingangsfilter	0,2 ms
Eingangsstrom je Kanal bei Signal (1) typ.	4,5 mA
Spannungsbereich für Signal (0)	DC ?3 ... +5 V
Spannungsbereich für Signal (1)	DC 15 ... 30 V
Sensorversorgung	DC 24 V
Datenbreite Eingangsdaten (intern) max.	2Bit
Versorgungsspannung System	DC 5 V; über Datenkontakte
Stromaufnahme Systemversorgung	3,7 mA
Versorgungsspannung Feld	DC 24 V (-25 ... +30 %); über Leistungskontakte (Einspeisung über Messerkontakt; Weiterleitung (nur Versorgungsspannung Feldseite) über Federkontakt)
Potentialtrennung	500 V System/Feld
Anzeigeelemente	LED (A, C) grün: Status DI 1, DI 2
Anzahl Leistungskontakte eingehend	3
Anzahl Leistungskontakte ausgehend	3
Stromtragfähigkeit der Leistungskontakte	10 A

Anschlussdaten

Anschlusstechnik: I/O	8 x CAGE CLAMP® (Eingänge)
Anschließbare Leiterwerkstoffe	Kupfer
Anschlusstyp	Eingang
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch

Geometrische Daten

Breite	12 mm / 0.472 inch
Höhe	100 mm / 3.937 inch
Tiefe	69,8 mm / 2.748 inch
Tiefe ab Oberkante Tragschiene	62,6 mm / 2.465 inch

Mechanische Daten

Montageart	Tragschiene 35
Steckbare Verdrahtungsebene	fest

Werkstoffdaten

Farbe	lichtgrau
Gehäusewerkstoff	Polycarbonat, Polyamid 6.6
Brandlast	1,07MJ
Gewicht	45,8 g
Konformitätskennzeichnung	CE

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	0 ... +55 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Schutzart	IP20
Verschmutzungsgrad	2 gemäß IEC 61131-2
Betriebshöhe	0 ... 2000 m
Einbaulage	Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten
Relative Feuchte (ohne Betauung)	95 %
Vibrationsfestigkeit	4g gemäß IEC 60068-2-6
Schockfestigkeit	15g gemäß IEC 60068-2-27
EMV-Störfestigkeit	gemäß EN 61000-6-2, Schiffbereich
EMV-Störaussendung	gemäß EN 61000-6-4, Schiffbereich
Beanspruchung durch Schadstoffe	gemäß IEC 60068-2-42 und IEC 60068-2-43
Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 %	10 ppm
Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 %	25 ppm

Kaufmännische Daten

Produktgruppe	15 (I/O-SYSTEM)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454392574
Zolltarifnummer	85176200000

Produktklassifikation

UNSPSC	32151705
eCl@ss 10.0	27-24-26-04
eCl@ss 9.0	27-24-26-04
ETIM 9.0	EC001599
ETIM 10.0	EC001599
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	1303-86-21317-36-87439-92-1
REACH Candidate List Substance	Diboron trioxideLeadLead monoxide
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	6(c)7(a)7(c)-I7(c)-II
SCIP notification number (Austria)	5dc537b6-c529-4969-88d2-da20837e5483
SCIP notification number (Belgium)	e0921d88-f379-4bbe-8d47-56bde827c9e5
SCIP notification number (Bulgaria)	fdc591ba-8076-461b-a415-7dafa2e06747
SCIP notification number (Czech Republic)	8743ce70-bd51-4ca0-a1d0-0f8e1b6ff0b9
SCIP notification number (Denmark)	4bcce72d-aabd-4f83-97d1-fd49f10b7ebd
SCIP notification number (Finland)	606c1dc0-3048-477e-81be-62d6e511ccb3
SCIP notification number (France)	5202c575-b1be-4531-9271-aa2158161779
SCIP notification number (Germany)	58b8e99a-4c47-4d88-95eb-7609835b2f79
SCIP notification number (Hungary)	a03e69ae-8f08-4a06-91f9-13f129440ae4
SCIP notification number (Italy)	f97cd3c8-a93b-4299-bcc7-01c02135b729
SCIP notification number (Netherlands)	b9fc84b8-8169-4bac-965f-ff1943c3be2f
SCIP notification number (Poland)	85a4e4bc-4a3f-4fb2-8777-100df4858dd2
SCIP notification number (Romania)	35522434-84d1-424d-9ac9-1d6a46d0c457
SCIP notification number (Sweden)	f7dc5453-024d-4d45-b416-f7d3ddb5c8e7
