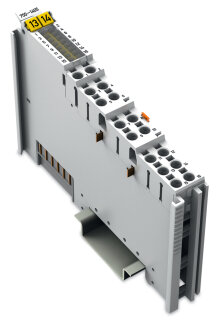

16-Kanal-Digitaleingang 750-1405 DC 24 V 3 ms Push-in CAGE CLAMP

16-Kanal-Digitaleingang 750-1405 DC 24 V 3 ms Push-in CAGE CLAMP

Artikelnummer: WAG-750-1405
GTIN: 4045454905590
HAN: 750-1405
Inhalt: 1 Stück

16-Kanal-Digitaleingang, DC 24 V, 3 ms Filterzeit, Push-in CAGE CLAMP Anschlüsse. Erfasst binäre Sensorsignale auf Hutschiene 35 mm mit galvanischer.

125,62 €

inkl. 19% USt. , zzgl.

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das 16-Kanal-Digitaleingangsmodul 750-1405 von WAGO ist ein kompaktes Feldbus-Peripheriemodul zur Erfassung binärer Steuersignale aus Sensoren, Gebern, Schaltern und Näherungsschaltern. Mit einer Baubreite von nur 12 mm bietet das Modul 16 digitale Eingangskanäle bei Betriebsspannung DC 24 V und einer Filterzeit von 3 ms pro Kanal. Die Anschlüsse sind als 16-fache Push-in CAGE CLAMP Klemmen ausgeführt und akzeptieren eindrähtige Leiter von 0,08 bis 1,5 mm² sowie feindrähtige Leiter von 0,25 bis 1,5 mm². Die Abisolierlänge beträgt 8 bis 9 mm, eine Werkzeugnutzung mit 2,5 mm Klinge ermöglicht schnelle und sichere Verdrahtung. Jeder Eingangskanal verfügt über ein RC-Filter mit Zeitkonstante 3,0 ms zur Störunterdrückung und eine separate grüne Status-LED. Das Modul wird auf Hutschiene 35 mm montiert und bietet galvanische Trennung zwischen Feld- und Systemebene.

Anwendungsbereiche

Typische Einsatzfelder sind die Anbindung von Sensornetzwerken in Verpackungsmaschinen, die Erfassung von Digitalschaltern in Förderanlagen sowie die dezentralisierte Signalerfassung in Schaltschränken mit Ex-e-II-Umgebung. Betriebstemperaturbereich 0 bis +55 °C, Schutzart IP20, Vibrationsfestigkeit 4g nach IEC 60068-2-6, Schockfestigkeit 15g nach IEC 60068-2-27. Das Gehäuse aus Polycarbonat und Polyamid 6.6 (lichtgrau) ist für Verschmutzungsgrad 2 nach IEC 61131-2 zertifiziert und erfüllt EMV-Anforderungen gemäß EN 61000-6-2 auch im Schiffbereich. Bestückte und unbefüllte Varianten ermöglichen flexible Systemkonfiguration.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0470 kg
Artikelgewicht:	0,0470 kg
Abmessungen ( Länge × Breite × Höhe ):	6,90 × 1,20 × 10,00 cm

Technische Daten

Anzahl der digitalen Eingänge	16
Anzahl der Kanäle insgesamt (Modul)	16
Signalart	Digital
Signalart Spannung	DC 24 V
Sensoranschluss	16 x (1 Leiter)
Eingangscharakteristik	positivschaltend
Eingangsfilter	3 ms
Eingangsstrom je Kanal bei Signal (0) typ.	0,6 mA
Eingangsstrom je Kanal bei Signal (1) typ.	2,3 mA
Eingangsstrom je Kanal bei Signal (1) min.	2,1 mA
Eingangsstrom je Kanal bei Signal (1) max.	2,4 mA
Spannungsbereich für Signal (0)	DC ?3 ... +5 V
Spannungsbereich für Signal (1)	DC 15 ... 30 V
Datenbreite Eingangsdaten (intern) max.	16Bit
Versorgungsspannung System	DC 5 V; über Datenkontakte
Stromaufnahme Systemversorgung	25 mA
Versorgungsspannung Feld	DC 24 V (-25 ... +30 %); über Leistungskontakte (Einspeisung über Messerkontakt; Weiterleitung (nur Versorgungsspannung Feldseite) über Federkontakt)
Potentialtrennung	500 V System/Feld
Anzeigeelemente	LED (1-16) grün: Status DI 1 ... DI 16
Anzahl Leistungskontakte eingehend	2
Anzahl Leistungskontakte ausgehend	2
Stromtragfähigkeit der Leistungskontakte	10 A

Anschlussdaten

Anschlusstechnik: I/O	16 x Push-in CAGE CLAMP® (Eingänge)
Anschließbare Leiterwerkstoffe	Kupfer
Anschlusstyp	Eingang
Eindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,25 ... 1,5 mm² / 22 ... 16 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch

Geometrische Daten

Breite	12 mm / 0.472 inch
Höhe	100 mm / 3.937 inch
Tiefe	69 mm / 2.717 inch
Tiefe ab Oberkante Tragschiene	61,8 mm / 2.433 inch

Mechanische Daten

Montageart	Tragschiene 35
Steckbare Verdrahtungsebene	fest

Werkstoffdaten

Farbe	lichtgrau
Gehäusewerkstoff	Polycarbonat, Polyamid 6.6
Brandlast	0,996MJ
Gewicht	47 g
Konformitätskennzeichnung	CE

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	0 ... +55 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Schutzart	IP20
Verschmutzungsgrad	2 gemäß IEC 61131-2
Betriebshöhe	0 ... 2000 m
Einbaulage	Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten
Relative Feuchte (ohne Betauung)	95 %
Vibrationsfestigkeit	4g gemäß IEC 60068-2-6
Schockfestigkeit	15g gemäß IEC 60068-2-27
EMV-Störfestigkeit	gemäß EN 61000-6-2, Schiffbereich
EMV-Störaussendung	gemäß EN 61000-6-3, Schiffbereich
Beanspruchung durch Schadstoffe	gemäß IEC 60068-2-42 und IEC 60068-2-43
Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 %	10 ppm
Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 %	25 ppm

Kaufmännische Daten

Produktgruppe	15 (I/O-SYSTEM)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454905590
Zolltarifnummer	85176200000

Produktklassifikation

UNSPSC	32151705
eCl@ss 10.0	27-24-26-04
eCl@ss 9.0	27-24-26-04
ETIM 9.0	EC001599
ETIM 10.0	EC001599
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	1303-86-21317-36-87439-92-1
REACH Candidate List Substance	Diboron trioxideLeadLead monoxide
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	7(c)-I
SCIP notification number (Austria)	cbc4da15-2855-456e-b126-b3d1e41ded73
SCIP notification number (Belgium)	b2e6621d-45cb-4401-b769-cfd72228dc31
SCIP notification number (Bulgaria)	d6afedc8-cae1-44bb-becc-6c004301484f
SCIP notification number (Czech Republic)	7413ebf8-0a57-4ca7-b25f-da17e4d96a81
SCIP notification number (Denmark)	19f586a4-99ac-4888-a156-cc5324888c5f
SCIP notification number (Finland)	dccc2889-4b9e-4c99-9377-f629ac8cd83d
SCIP notification number (France)	e1b40844-f275-4dbd-a7d2-66e3bf0bee14
SCIP notification number (Germany)	cfaad3cd-7b39-4ba9-8975-b5e126d00a38
SCIP notification number (Hungary)	1b458e07-dd90-4bc3-8d4f-80b8cc35f3cc
SCIP notification number (Italy)	fafda69e-2119-41a0-a0d1-1e72dd7b9694
SCIP notification number (Netherlands)	fb251372-8d08-459e-be3f-6f221cdde730
SCIP notification number (Poland)	7a5ee9a2-4e27-466e-a8ac-4a095c75f0f9
SCIP notification number (Romania)	f214c9e6-517a-4acc-8aae-acd6010dddc1
SCIP notification number (Sweden)	4e0950eb-efed-403d-aa8b-3df8f07043a2
