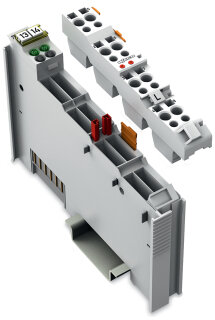

2-Kanal-Digitaleingang 753-429 DC 60 V 3 ms CAGE CLAMP

2-Kanal-Digitaleingang 753-429 DC 60 V 3 ms CAGE CLAMP

Artikelnummer: WAG-753-429
GTIN: 4050821867425
HAN: 753-429
Inhalt: 1 Stück

2-Kanal-Digitaleingang für DC 60 V mit 3 ms Filterzeit und galvanischer Trennung. CAGE-CLAMP-Anschluss für Leiterquerschnitte 0,08 bis 2,5 mm².

38,15 €

inkl. 19% USt. , zzgl.

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Digitaleingangsmodul 753-429 von WAGO erfasst Steuersignale aus dem Feldbereich, typischerweise von Sensoren und Feldgeräten in Automatisierungsanlagen. Es verfügt über 2 digitale Kanäle mit DC-60-V-Eingangsspannung und einer integrierten Filterzeit von 3 ms zur Störunterdrückung. Jeder Eingang ist mit einem RC-Filter versehen, um Schaltflanken zu glätten und Rauschimpulse zu unterdrücken. Die Anschlussspannung zwischen Feld und Systemebene ist galvanisch um 500 V getrennt, was Störbeeinflussungen und Masseschleifen verhindert. Die beiden Eingänge akzeptieren jeweils 2-, 3- oder 4-Leiter-Sensor-Anschlüsse mit Leiterquerschnitten von 0,08 bis 2,5 mm² über acht CAGE-CLAMP-Anschlüsse. Das Modul ist für Betriebstemperaturen von 0 bis +55 °C ausgelegt und arbeitet bei einer relativen Feuchte bis 95 % fehlerfrei. Die Montage erfolgt auf DIN-Tragschienen 35 mm mit steckbarer Verdrahtungsebene, was den Austausch im laufenden Betrieb ermöglicht.

Anwendungsbereiche

Typische Einsatzfelder sind die Signalerfassung von Näherungsschaltern und Endlagenschaltern in Förderanlagen sowie die Überwachung digitaler Sensoren in Verpackungsmaschinen und Bearbeitungszentren. Das Modul besitzt die Schutzart IP20 und ist EMV-geprüft nach EN 61000-6-2. Hinweis: Die DC-60-V-Versorgung erfordert ein zusätzliches Einspeisemodul (750-612) im Steuergerät.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0520 kg
Artikelgewicht:	0,0520 kg
Abmessungen ( Länge × Breite × Höhe ):	6,98 × 1,20 × 10,00 cm

Technische Daten

Anzahl der digitalen Eingänge	2
Anzahl der Kanäle insgesamt (Modul)	2
Signalart	Digital
Signalart Spannung	DC 60 V
Sensorversorgung	DC 60 V
Sensoranschluss	2 x (2 Leiter, 3 Leiter, 4 Leiter)
Eingangscharakteristik	positivschaltend
Eingangsfilter	3 ms
Eingangsstrom je Kanal bei Signal (1) typ.	2,9 mA
Spannungsbereich für Signal (0)	DC ?7,5 ... +12 V
Spannungsbereich für Signal (1)	DC 44 ... 75 V
Datenbreite Eingangsdaten (intern) max.	2Bit
Versorgungsspannung System	DC 5 V; über Datenkontakte
Stromaufnahme Systemversorgung	2,5 mA
Versorgungsspannung Feld	DC 60 V (-20 ... +25 %); über Leistungskontakte (Einspeisung über Messerkontakt; Weiterleitung (nur Versorgungsspannung Feldseite) über Federkontakt)
Anzeigeelemente	LED (A, C) grün: Status DI 1, DI 2
Anzahl Leistungskontakte eingehend	3
Anzahl Leistungskontakte ausgehend	3
Stromtragfähigkeit der Leistungskontakte	10 A

Sicherheit und Schutz

Schutzart	IP20
Verschmutzungsgrad	2 gemäß IEC 61131-2
Potentialtrennung	500 V System/Feld

Anschlussdaten

Anschlusstechnik: I/O	8 x CAGE CLAMP® (Eingänge)
Anschließbare Leiterwerkstoffe	Kupfer
Anschlusstyp	Eingang
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	12 mm / 0.472 inch
Höhe	100 mm / 3.937 inch
Tiefe	69,8 mm / 2.748 inch
Tiefe ab Oberkante Tragschiene	62,6 mm / 2.465 inch

Mechanische Daten

Montageart	Tragschiene 35
Steckbare Verdrahtungsebene	steckbar

Werkstoffdaten

Farbe	lichtgrau
Gehäusewerkstoff	Polycarbonat, Polyamid 6.6
Brandlast	0,882MJ
Gewicht	52 g
Konformitätskennzeichnung	CE

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	0 ... +55 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Betriebshöhe	0 ... 2000 m
Einbaulage	Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten
Relative Feuchte (ohne Betauung)	95 %
Vibrationsfestigkeit	gemäß IEC 60068-2-6
Schockfestigkeit	15g gemäß IEC 60068-2-27
EMV-Störfestigkeit	gemäß EN 61000-6-2
EMV-Störaussendung	gemäß EN 61000-6-4
Beanspruchung durch Schadstoffe	gemäß IEC 60068-2-42 und IEC 60068-2-43
Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 %	10 ppm
Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 %	25 ppm

Kaufmännische Daten

Produktgruppe	15 (I/O-SYSTEM)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4050821867425
Zolltarifnummer	85176200000

Produktklassifikation

UNSPSC	32151705
eCl@ss 10.0	27-24-26-04
eCl@ss 9.0	27-24-26-04
ETIM 9.0	EC001599
ETIM 10.0	EC001599
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	1303-86-21317-36-825550-51-07439-92-1
REACH Candidate List Substance	4-Methyl-1,2-cyclohexanedicarboxylic anhydrideDiboron trioxideLeadLead monoxide
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	6(c)7(a)7(c)-I7(c)-II
SCIP notification number (Austria)	70596a13-c075-4415-a4ea-944ffdae9917
SCIP notification number (Belgium)	3a8ca893-d606-4798-b320-6c7d3550f11f
SCIP notification number (Bulgaria)	bc724255-88c2-4a16-97ce-311334f1bd73
SCIP notification number (Czech Republic)	80563157-6aa7-4ca6-9951-0291046937c0
SCIP notification number (Denmark)	a9449ac4-c8ea-4d30-b613-1c63a755d43d
SCIP notification number (Finland)	05b26a3f-b12f-4cd2-b486-6f0d1d37966c
SCIP notification number (France)	4291550c-bd27-483d-b560-f96882687da3
SCIP notification number (Germany)	4171f24f-4c1d-4f51-a8e8-9a54d5a61681
SCIP notification number (Hungary)	1b26d6cc-7a4c-43cb-ab1c-c935b6b0e7dd
SCIP notification number (Italy)	cac89d4f-98f9-417e-baaf-a8bef87c4db4
SCIP notification number (Netherlands)	a6433621-3dd6-4e40-aadc-636c6b41ea99
SCIP notification number (Poland)	54d54a4b-744b-49bf-a984-7001caa452f3
SCIP notification number (Romania)	a8dcb0ed-de58-4fde-ba76-0d95d70daf68
SCIP notification number (Sweden)	b218bf58-2566-4a51-a4f4-723e400d29ca
