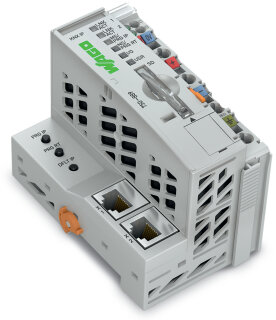

Produktbeschreibung
Der Controller wird nach IEC 61131-3 in AWL, KOP, FUP, CFC, ST und AS mit WAGO-I/O-PRO V2.3 programmiert und bietet eine Web-Visu. Programm- und Datenspeicher umfassen je 1024 KB, ein Steckplatz nimmt SD- und SDHC-Karten bis 32 GB auf; pro Knoten sind max. 250 Module möglich. System- und Feldversorgung erfolgen mit DC 24 V über CAGE CLAMP®-Anschlüsse, die Leistungskontakte tragen 10 A. Der Controller ist KNX-zertifiziert (IP-Controller: 61/8316/08) und hat die Schutzart IP20.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1920 kg
|
| Artikelgewicht: |
0,1920 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,19 × 6,15 × 10,00 cm |
Technische Daten
Technische Daten
| Kommunikation |
KNX IPModbus (TCP, UDP)ETHERNET |
| ETHERNET-Protokolle |
HTTPBootPDHCPDNSAutoIPSNTPFTPSNMP V3SMTP |
| Visualisierung |
Web-Visu |
| CPU |
32 Bit |
| Programmiersprachen gemäß IEC 61131-3 |
Anweisungsliste (AWL)Kontaktplan (KOP)Funktionsplan (FUP)Signalflussplan (CFC)Strukturierter Text (ST)Ablaufsprache (AS) |
| Programmierumgebung |
WAGO-I/O-PRO V2.3 (basierend auf CODESYS V2.3) |
| Konfigurationsmöglichkeiten |
WAGO-I/O-CHECKWeb-Based-Management |
| Gerätespezifikation |
KNX/TP1-Bus-Spezifikation: 1.0 |
| Netzwerklänge max. |
<= 2000 m; max. 20 Controller in Reihe |
| Übertragungsrate |
10/100 Mbit/s |
| Bussegmentlänge max. |
100 m
|
| Übertragungsmedium (Kommunikation/Feldbus) |
S-UTP; 100 Ohm; Cat. 5 |
| Programmspeicher |
1024 KB |
| Datenspeicher |
1024 KB |
| Remanentspeicher Software |
32kbyte |
| Speicher für Feldbus-Eingangsvariablen max. |
512Byte |
| Speicher für Feldbus-Ausgangsvariablen max. |
512Byte |
| Speicherkartentyp |
SD und SDHC bis 32 GB (Alle zugesicherten Eigenschaften sind nur in Verbindung mit der WAGO Speicherkarte gültig.) |
| Speicherkarten-Steckplatz |
Push/Push-Mechanismus; Abdeckungsklappe plombierbar |
| Anzahl Module pro Knoten max. |
250 |
| Anzahl Module ohne Busverlängerung max. |
64 |
| Ein- und Ausgangsprozessabbild (Feldbus) max. |
1020 Worte/1020 Worte |
| Gerätespezifisch |
Anzahl Gruppenadressen: 254; Anzahl Kommunikationsobjekte: 253 |
| Powerfail-RTC-Buffer |
min. 6 Tage |
| Anzeigeelemente |
LED (LINK/ACT) grün: Verbindung Netzwerk Port 1 ... 2; LED (MS/PRG IP, NS/PRG RT) rot/grün: Programmiermodus IP-Device, Router; LED (I/O, USR) rot/grün/orange: Status Lokalbus, durch User programmierbarer Status; LED (A, B) grün: Status Systemversorgung, Feldversorgung |
| Versorgungsspannung System |
DC 24 V (-25 ... +30 %); über Verdrahtungsebene (CAGE CLAMP®-Anschluss) |
| Eingangsstrom typ. bei Nennlast (24 V) |
500 mA
|
| Netzteilwirkungsgrad typ. bei Nennlast (24 V) |
90 %
|
| Stromaufnahme Systemversorgung |
450 mA
|
| Summenstrom für Systemversorgung |
1.700 mA
|
| Versorgungsspannung Feld |
DC 24 V (-25 ... +30 %); über Leistungskontakte |
| Stromtragfähigkeit der Leistungskontakte |
10 A
|
| Anzahl Leistungskontakte ausgehend |
3 |
| Potentialtrennung |
500 V System/Feld |
| KNX-zertifiziert |
IP-Controller: 61/8316/08; IP-Router: 61/8317/08 |
Anschlussdaten
| Anschlusstechnik: Kommunikation/Feldbus |
KNX IP: 2 x RJ-45; Modbus (TCP, UDP): 2 x RJ-45 |
| Anschlusstechnik: Systemversorgung |
2 x CAGE CLAMP® |
| Anschlusstechnik: Feldversorgung |
6 x CAGE CLAMP® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Anschlusstyp |
System-/Feldversorgung |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Anschlusstechnik: Gerätekonfiguration |
1 x Stiftleiste; 4-polig |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Geometrische Daten
| Breite |
61,5 mm / 2.421 inch |
| Höhe |
100 mm / 3.937 inch |
| Tiefe |
71,9 mm / 2.831 inch |
| Tiefe ab Oberkante Tragschiene |
64,7 mm / 2.547 inch |
Werkstoffdaten
| Farbe |
grau |
| Gehäusewerkstoff |
Polycarbonat, Polyamid 6.6 |
| Brandlast |
2,674MJ |
| Gewicht |
192 g
|
| Konformitätskennzeichnung |
CE |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
0 ... +55 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +85 °C |
| Schutzart |
IP20 |
| Verschmutzungsgrad |
2 gemäß IEC 61131-2 |
| Betriebshöhe |
ohne Temperatur-Derating: 0 ... 2000 m; mit Temperatur-Derating: 2000 ... 5000 m (0,5 K/100 m); max: 5000 m |
| Einbaulage |
Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten |
| Relative Feuchte (ohne Betauung) |
95 %
|
| Vibrationsfestigkeit |
4g gemäß IEC 60068-2-6 |
| Schockfestigkeit |
15g gemäß IEC 60068-2-27 |
| EMV-Störfestigkeit |
gemäß EN 61000-6-2 |
| EMV-Störaussendung |
gemäß EN 61000-6-3 |
| Beanspruchung durch Schadstoffe |
gemäß IEC 60068-2-42 und IEC 60068-2-43 |
| Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 % |
10 ppm
|
| Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 % |
25 ppm
|
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143093330 |
| Zolltarifnummer |
85371091990 |
Produktklassifikation
| UNSPSC |
32151705 |
| eCl@ss 10.0 |
27-24-26-07 |
| eCl@ss 9.0 |
27-24-26-07 |
| ETIM 9.0 |
EC000236 |
| ETIM 10.0 |
EC000236 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
12060-00-31303-86-21317-36-825550-51-0693-98-17439-92-179-94-780-43-3 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol2-methylimidazole4-Methyl-1,2-cyclohexanedicarboxylic anhydrideDiboron trioxideLeadLead monoxideLead titanium oxide (PbTiO3)Peroxide, bis(1-methyl-1-phenylethyl) |
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
6(c)7(a)7(c)-I7(c)-II |
| SCIP notification number (Bulgaria) |
9793eec1-c150-4d81-9410-31c58838db9b |
| SCIP notification number (Czech Republic) |
7a8111e3-7cea-40f7-9c8e-fced1566c9e4 |
