Produktbeschreibung

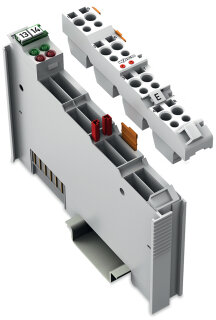

Das Modul hat zwei analoge Eingänge zur Widerstandsmessung mit Pt100-Sensoren; konfigurierbar sind außerdem Pt, Ni und Ohm. Pro Kanal ist ein Sensor in 2- oder 3-Leiter-Technik an die 8 CAGE CLAMP®-Anschlüsse anschließbar. Der Messbereich reicht von -200 °C bis +850 °C (Pt) bzw. von -60 °C bis +250 °C (Ni) bei 0,1 °C Auflösung und 320 ms Wandlungszeit typ. System und Feld sind mit 500 V potentialgetrennt, LEDs zeigen Funktion und Fehler je Kanal an. Die steckbare Verdrahtungsebene ermöglicht die Montage auf Tragschiene 35, Schutzart IP20.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0418 kg
|
| Artikelgewicht: |
0,0418 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,98 × 1,20 × 10,00 cm |
Technische Daten
Technische Daten
| Anzahl der analogen Eingänge |
2 |
| Anzahl der Kanäle insgesamt (Modul) |
2 |
| Signalart |
Widerstandsmessung |
| Signalart konfigurierbar |
Ja |
| Sensoranschluss |
2 x (2 Leiter, 3 Leiter) |
| Datenbreite |
2 x 16 Bit Daten; 2 x 8 Bit Steuer/Status (optional) |
| Auflösung (über gesamten Bereich) |
0,1 °C |
| Wandlungszeit typ. |
320 ms
|
| Messfehler, Bezugstemperatur |
25°C |
| Messfehler, Abweichung max. vom Messbereichsendwert |
0.2 %
|
| Temperaturfehler max. vom Messbereichsendwert |
0.01%/K |
| Messstrom typ. |
0,5 mA
|
| Ansprechverzug max. |
4 s
|
| Sensorarten |
Pt100; konfigurierbar: Pt, Ni, Ohm |
| Temperaturbereich |
-200 °C ... +850 °C (Pt), -60 °C ... +250 °C (Ni) |
| Versorgungsspannung System |
DC 5 V; über Datenkontakte |
| Stromaufnahme Systemversorgung |
80 mA
|
| Potentialtrennung |
500 V System/Feld |
| Anzeigeelemente |
LED (A, C) grün: Funktion AI 1, AI 2; LED (B, D) rot: Fehler AI 1, AI 2 |
Anschlussdaten
| Anschlusstechnik: I/O |
8 x CAGE CLAMP® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Anschlusstyp |
Ein-/Ausgänge |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Abisolierlänge |
9 ... 10 mm / 0.35 ... 0.39 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Steckbare Verdrahtungsebene |
steckbar |
Geometrische Daten
| Breite |
12 mm / 0.472 inch |
| Höhe |
100 mm / 3.937 inch |
| Tiefe |
69,8 mm / 2.748 inch |
| Tiefe ab Oberkante Tragschiene |
62,6 mm / 2.465 inch |
Werkstoffdaten
| Gehäusewerkstoff |
Polycarbonat, Polyamid 6.6 |
| Brandlast |
0,772MJ |
| Gewicht |
41,8 g
|
| Konformitätskennzeichnung |
CE |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
0 ... +55 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
| Schutzart |
IP20 |
| Verschmutzungsgrad |
2 gemäß IEC 61131-2 |
| Betriebshöhe |
0 ... 2000 m |
| Einbaulage |
Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten |
| Relative Feuchte (ohne Betauung) |
95 %
|
| Vibrationsfestigkeit |
4g gemäß IEC 60068-2-6 |
| Schockfestigkeit |
15g gemäß IEC 60068-2-27 |
| EMV-Störfestigkeit |
gemäß EN 61000-6-2, Schiffbereich |
| EMV-Störaussendung |
gemäß EN 61000-6-4, Schiffbereich |
| Beanspruchung durch Schadstoffe |
gemäß IEC 60068-2-42 und IEC 60068-2-43 |
| Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 % |
10 ppm
|
| Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 % |
25 ppm
|
Kaufmännische Daten
| Produktgruppe |
15 (I/O-SYSTEM) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454487287 |
| Zolltarifnummer |
85437090990 |
Produktklassifikation
| UNSPSC |
32101506 |
| eCl@ss 10.0 |
27-24-26-01 |
| eCl@ss 9.0 |
27-24-26-01 |
| ETIM 9.0 |
EC001596 |
| ETIM 10.0 |
EC001596 |
| ECCN |
NO US CLASSIFICATION |
