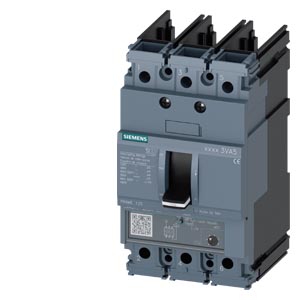

Kompaktleistungsschalter 3VA5130-5EC31-1AA0 30 A 3-polig 35 kA UL

Artikelnummer: SIE-3VA5130-5EC31-1AA0
GTIN: 4042948845059
HAN: 3VA5130-5EC31-1AA0
Inhalt: 1 Stück

Kompaktleistungsschalter 3VA5 UL Frame 125, 30 A / 690 V, 3-polig, 35 kA Schaltvermögen. Anlagenschutz mit TM230 für Trafo-, Generator- und Verbraucherschutz.

218,26 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 462,91 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Kompaktleistungsschalter 3VA5130-5EC31-1AA0 ist ein Leistungsschalter der SENTRON-Serie von Siemens für den Anlagenschutz in Niederspannungsverteilern bis 690 V AC. Der 3-polige Schalter mit UL-Rahmen 125 bietet ein Schaltvermögen von 35 kA bei 480 V und einen Bemessungsstrom von 30 A. Die Überlastschutzauslösung ist auf 30 A fest eingestellt, der Kurzschlussschutz arbeitet mit dem 5- bis 10-fachen des Bemessungsstroms und erfüllt die Norm UL 489 SB (Naval). Die Schutzart IP40 und der Betriebstemperaturbereich von minus 25 bis plus 70 Grad Celsius gewährleisten Einsatz in verschiedenen Umgebungen. Der Leistungsschalter ist als HACR- und HID-Typ ausgeführt und eignet sich damit für Trafo- und Generatorschutz sowie für Klimaanlagen und Hochdruckentladungsleuchten.

Anwendungsbereiche

Typische Anwendungen sind die Absicherung von Trafo-Sekundärseiten in Industrieverteillern, der Schutz von Generator-Abgängen in Notstromsystemen und die Ausgangsabsicherung von Frequenzumrichtern für Hochlastmotore.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Überlastauslösern mit Bimetall bietet die kombinierte thermische und magnetische Auslösung schnelle Reaktion auf Kurzschlüsse im Sekundenbereich. Die Montage erfolgt auf der Hutschiene 35 mm in Schaltschränken; die Anschlussleisten sind für Querschnitte bis 4 mm² ausgeführt.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,9300 kg
Artikelgewicht:	0,9300 kg
Abmessungen ( Länge × Breite × Höhe ):	15,00 × 9,20 × 11,60 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000228
Produktfamilie	Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : EAR99
Regel-Lieferzeit	10 Tag(e)
Verpackungsmaße (L x B x H)	150,00 x 92,00 x 116,00 mm
Nettogewicht	0,93 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.01.2016
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w)
Nachhaltigkeit	Zertifikat ansehen

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Kompaktleistungsschalter
Produkt-Bezeichnung / gemäß UL-File	MEAM
Ausführung des Produkts	Anlagenschutz
Ausführung des Lastschalters / gemäß UL 489 / Heating, Air Conditioning, and Refrigeration-Leistungsschalter (HACR Typ)	Ja
Ausführung des Lastschalters / gemäß UL 489 / High-Intensity-Discharge-Leistungsschalter (HID Typ)	Ja
Ausführung des Lastschalters / gemäß UL 489 / Switching Duty-Leistungsschalter (SWD Typ)	Nein
Ausführung des Überstromauslösers	TM230
Schutzfunktion des Überstromauslösers	LI
Polzahl	3

Allgemeine technische Daten

Betriebsspannung / bei AC / Bemessungswert	690 V
Verlustleistung [W] / maximal	9,6 W
Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol	3,2 W
mechanische Lebensdauer (Schaltspiele) / typisch	20 000
elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V	8 000
elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V	4 000
elektrische Lebensdauer (Schaltspiele) / bei 480 V	8 000
elektrische Lebensdauer (Schaltspiele) / bei 600 V	4 000
Produkteigenschaft / für Nullleiter / auf-/nachrüstbar / Kurzschluss- und Überlastschutz	Nein
Kommunikationsfunktion	Nein
sonstige Messfunktion	Nein
Nettogewicht pro ME	930 g

Strom

Kennzeichnung / gemäß UL 489 / 100 % rated breaker	Nein
bei 40 °C	30 A
bei 45 °C	29 A
bei 50 °C	29 A
bei 55 °C	28 A
bei 60 °C	28 A
bei 65 °C	28 A
bei 70 °C	27 A

Schaltvermögen gemäß IEC 60947

Schaltvermögensklasse des Leistungsschalters	M
Ausführung des Kurzschlussschutzes	für Schaltleistungswerte in DC-Netzen siehe Kompaktleistungsschalter 3VA Gerätehandbuch; link zu finden unter Service & Support im letzten Kapitel

Schaltvermögen gemäß UL 489

bei 240 V	85 kA
bei 480 V	35 kA
bei 600 Y/347 V	18 kA

Einstellbare Parameter

minimal	30 A
maximal	30 A
Produktfunktion / Erdschlussschutz	Nein

Mechanischer Aufbau

Unterspannungsauslöser	Nein
Spannungsauslöser	Nein
Ausgelöstmelder	Nein
Höhe [in]	5,51 in
Höhe	140 mm
Breite [in]	3 in
Breite	76,2 mm
Tiefe [in]	3,01 in
Tiefe	76,5 mm

Anschlüsse

Anordnung des elektrischen Anschlusses / für Hauptstromkreis	ohne Anschluss
Ausführung des elektrischen Anschlusses / für Hauptstromkreis	ohne

Hilfsstromkreis

Anzahl der Wechsler / für Hilfskontakte	0

Zubehör

Produkterweiterung / optional / Motorantrieb	Ja

Umgebungsbedingungen

Schutzart IP / frontseitig	IP40
während Betrieb / minimal	-25 °C
während Betrieb / maximal	70 °C
während Lagerung / minimal	-40 °C
während Lagerung / maximal	80 °C
Referenzkennzeichen / gemäß IEC 81346-2:2009	Q
