Produktbeschreibung

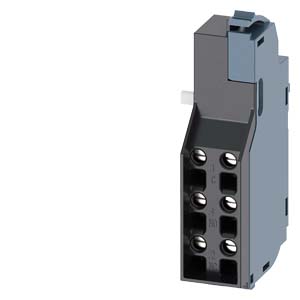

Der voreilende Hilfsschalter 3VA9978-0AA21 Typ HP ist ein Zubehörteil für die SENTRON-Leistungsschaltgeräte der Reihen 3VA4, 3VA51–55 und 3VA61–66. Er stellt Wechslerkontakte mit 20 ms Voreilzeit bereit und ermöglicht eine frühzeitige Auslösung oder Signalgebung vor dem eigentlichen Schaltablauf des Hauptgeräts. Die Kontaktkombination ist für einen thermischen Strom von 10 A ausgelegt und schaltet AC-12-Lasten bei 12 bis 240 V AC sowie 250 V DC. Die Betriebsspannung beträgt 600 V AC und 250 V DC (Bemessungswert), die Stoßspannungsfestigkeit liegt bei 4 kV, wodurch die Robustheit in industriellen Schaltschränken gewährleistet ist. Der Verschmutzungsgrad 3 und die Überspannungskategorie III entsprechen typischen Anforderungen in Maschinensteuerungen und Verteilern.
Anwendungsbereiche
Typische Anwendungen sind die Vorsignalisierung von Schaltabläufen in Automatisierungsanlagen, die Auslösersteuerung bei Schnellauslösungen in Förderanlagen sowie die Signalerfassung für speicherprogrammierbare Steuerungen in Schaltschränken. Ein weiteres Einsatzfeld ist die Kontaktor-Hilfsfunktion in Motorschutzschaltgeräten, wo die kurze Voreilzeit eine sichere Koordination mit dem Hauptkontakt ermöglicht. Das Gerät erfüllt die RoHS-Anforderungen seit 2016 und unterliegt der REACH-Informationspflicht. Die Verschraubung erfolgt mit 0,4 bis 0,5 N·m Anzugsdrehmoment und einer Abisolierlänge von 15 mm.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,0370 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
100,00 × 175,00 × 15,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
100,00 x 175,00 x 15,00 mm |
| Nettogewicht |
0,037 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Voreilender Hilfsschalter |
| Zubehör |
Voreilender Hilfsschalter |
Allgemeine technische Daten
| Verschmutzungsgrad |
3 |
| Überspannungskategorie |
III |
| Voreilzeit / bezogen auf Hauptkontakte |
20 ms
|
Spannung
| Stoßspannungsfestigkeit |
4 kV
|
| Betriebsspannung / bei AC / gemäß CSA und UL |
600 V
|
| Betriebsspannung / bei DC / gemäß CSA und UL |
250 V
|
| Betriebsspannung / bei AC / bei 50 Hz / Bemessungswert / minimal |
600 V
|
| Betriebsspannung / bei DC / Bemessungswert / minimal |
250 V
|
Strom
| thermischer Strom |
10 A
|
| bei AC-12 / bei 12 V |
10 A
|
| bei AC-12 / bei 24 V |
10 A
|
| bei AC-12 / bei 48 V |
10 A
|
| bei AC-12 / bei 125 V |
10 A
|
| bei AC-12 / bei 220/240 V |
10 A
|
| bei AC-12 / bei 380/400 V |
6 A
|
| bei AC-12 / bei 400 V |
6 A
|
| bei AC-12 / bei 600 V |
2 A
|
| bei DC-12 / bei 12 V |
6 A
|
| bei DC-12 / bei 24 V |
6 A
|
| bei DC-12 / bei 48 V |
2 A
|
| bei DC-12 / bei 110 V |
0,6 A
|
| bei DC-12 / bei 250 V |
0,3 A
|
| bei DC-13 / bei 12 V |
3 A
|
| bei DC-13 / bei 24 V |
3 A
|
| bei DC-13 / bei 48 V |
0,8 A
|
| bei DC-13 / bei 110 V |
0,2 A
|
| bei DC-13 / bei 250 V |
0,1 A
|
| bei AC-15 / bei 12 V |
6 A
|
| bei AC-15 / bei 24 V |
6 A
|
| bei AC-15 / bei 48 V |
6 A
|
| bei AC-15 / bei 125 V |
6 A
|
| bei AC-15 / bei 220/240 V |
6 A
|
| bei AC-15 / bei 380/400 V |
2 A
|
| bei AC-15 / bei 600 V |
0,6 A
|
Mechanischer Aufbau
| Nettogewicht pro ME |
37 g
|
| Anzugsdrehmoment / bei Schraubanschluss / minimal |
0,4 N·m |
| Anzugsdrehmoment / bei Schraubanschluss / maximal |
0,5 N·m |
Anschlüsse gemäß IEC
| Abisolierlänge |
15 mm
|
| minimal ? maximal |
? minimal |
? maximal
Anschlüsse gemäß UL
| Abisolierlänge [in] |
0,6 in |
| Anzugsdrehmoment [lbf·in] / bei Schraubanschluss / minimal |
3,5 lbf·in |
| Anzugsdrehmoment [lbf·in] / bei Schraubanschluss / maximal |
4,4 lbf·in |
