Produktbeschreibung

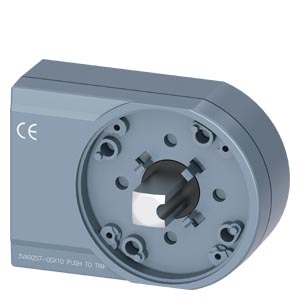

Das Hilfsschaltermodul 3VA9257-0GX10 ist ein Zubehörteil für die Drehantriebssteuerung an Siemens-Niederspannungsschaltern der Baureihe 3VA10, 3VA11 und 3VA12. Das Modul verfügt über zwei Kontaktsätze mit Vorlaufcharakteristik nach dem Schließimpuls. Die Betriebsspannungen sind 24 V DC und 230 V AC bei 50 Hz. Der Bemessungsstrom liegt bei 5 A im AC-12-Schaltverhalten über alle Spannungsebenen hinweg (12 V, 24 V, 48 V, 125 V, 220/240 V). Die Stoßspannungsfestigkeit erreicht 4 kV bei Überspannungskategorie III. Das Modul ist für einen Verschmutzungsgrad 3 ausgelegt und arbeitet im Temperaturbereich von minus 25 Grad Celsius bis plus 70 Grad Celsius.
Anwendungsbereiche
Typische Einsatzfelder sind die Automatisierung von Schaltschrankfunktionen sowie die Signalverarbeitung in Steuerstromkreisen für Anlagenschalter. Das Modul wird häufig in Verpackungsmaschinen, Förderanlagen und in der Antriebssteuerung von Kunststoffbearbeitungsmaschinen eingesetzt, wo die voreilende Kontaktlogik Schaltabläufe synchronisiert.
Vorteile gegenüber Alternativen
Im Unterschied zu extern nachgerüsteten Steuerrelais bietet die direkte Integration in die 3VA-Baureihe platzsparende Montage auf der Tragschiene und sichere Verdrahtung ohne zusätzliche Verdrahtungsarbeit. Die Abmessungen betragen 62,3 mm Breite, 37,35 mm Höhe und 45 mm Tiefe bei 221 g Nettogewicht. Das Modul entspricht RoHS-Richtlinie und REACH-Anforderungen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,2210 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
65,00 × 48,00 × 34,00 cm |
Technische Daten
Allgemeine technische Daten
| Verschmutzungsgrad |
3 |
| Überspannungskategorie |
III |
Spannung
| Stoßspannungsfestigkeit |
4 kV
|
| Betriebsspannung / bei AC / gemäß CSA und UL |
230 V
|
| Betriebsspannung / bei DC / gemäß CSA und UL |
24 V
|
| Betriebsspannung / bei AC / bei 50 Hz / Bemessungswert / minimal |
230 V
|
| Betriebsspannung / bei DC / Bemessungswert / minimal |
250 V
|
Strom
| thermischer Strom |
5 A
|
| bei AC-12 / bei 12 V |
5 A
|
| bei AC-12 / bei 24 V |
5 A
|
| bei AC-12 / bei 48 V |
5 A
|
| bei AC-12 / bei 125 V |
5 A
|
| bei AC-12 / bei 220/240 V |
5 A
|
| bei DC-13 / bei 12 V |
0,2 A
|
| bei DC-13 / bei 24 V |
0,2 A
|
| bei DC-13 / bei 48 V |
0,2 A
|
| bei DC-13 / bei 110 V |
0,2 A
|
| bei DC-13 / bei 250 V |
0,2 A
|
| bei AC-15 / bei 12 V |
2 A
|
| bei AC-15 / bei 24 V |
2 A
|
| bei AC-15 / bei 48 V |
2 A
|
| bei AC-15 / bei 125 V |
2 A
|
| bei AC-15 / bei 220/240 V |
2 A
|
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Hilfsschaltermodul Drehantrieb |
| Zubehör |
Hilfsschaltermodul |
Mechanischer Aufbau
| Höhe |
37,35 mm
|
| Breite |
62,3 mm
|
| Tiefe |
45 mm
|
| Nettogewicht pro ME |
221 g
|
Anschlüsse gemäß UL
| minimal |
-25 °C |
| maximal |
70 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile 3VA9, für IEC-Schalter bis 1250A |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
65,00 x 48,00 x 34,00 mm |
| Nettogewicht |
0,221 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.05.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
