Produktbeschreibung

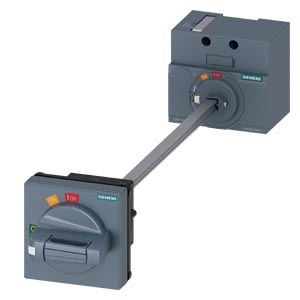

Der Türkupplungsdrehantrieb Standard 3VA9137-0FK21 ist ein Zubehörkomponent für die SENTRON-Schaltreihe 3VA51 und dient der ferngesteuerten Betätigung von Niederspannungsschaltern über eine mechanische Kupplungsverbindung. Der Drehantrieb ist als Standard-Ausführung nach IEC konzipiert und erfüllt die Schutzart IP65 sowie die NEMA-Klassen 1, 3R, 12, 4 und 4X. Die Abmessungen betragen 77 mm Breite und 70 mm Höhe bei einem Nettogewicht von 538 g. Die integrierte Türverriegelung verhindert unbeabsichtigte Betätigung während des Schaltervorgangs und erhöht die Betriebssicherheit. Der Drehantrieb wird direkt an die Kupplungswelle des 3VA51 montiert und überträgt die Drehbewegung von Hand- oder motorischer Betätigung auf den Schaltermechanismus.
Anwendungsbereiche
Typische Anwendungen sind die motorisierte Fernsteuerung von Lasttrennschaltern und Schutzschaltern in Niederspannungsverteilern sowie die Verriegelung von Schaltschrank- und Verteilerdören in Anlagen mit häufiger Betätigung.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Handantrieben ermöglicht der Drehantrieb eine ergonomische und sichere Betätigung auch bei beengten Platzverhältnissen in Verteilern. Die RoHS-Konformität (seit 01.01.2016) und die fehlende Rücknahmepflicht gemäß ElektroG unterstreichen die Langzeitverfügbarkeit dieser Standardkomponente. Das Zubehörteil ist werkzeugfrei austauschbar und lagerbar.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,5380 kg
|
| Artikelgewicht: |
0,5380 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,50 × 8,50 × 45,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
85,00 x 85,00 x 450,00 mm |
| Nettogewicht |
0,538 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Nein |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Türkupplungsdrehantrieb |
| Zubehör |
Türkupplungsdrehantrieb |
Allgemeine technische Daten
| Schutzart NEMA |
1, 3R, 12, 4, 4X |
| Schutzart IP |
IP65 |
Mechanischer Aufbau
| Höhe |
70 mm
|
| Breite |
77 mm
|
| Nettogewicht pro ME |
538 g
|
