Produktbeschreibung

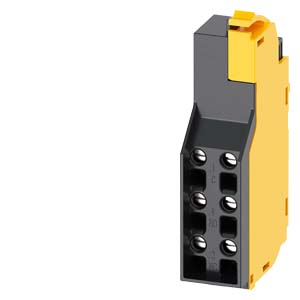

Der Ausgelöst-Meldeschalter Typ HP 3VA9978-0AB11 ist ein Zubehör-Schaltglied für Siemens-Leistungsschalter der Baureihen 3VA4, 3VA5 und 3VA6. Der Meldeschalter arbeitet mit Wechslerkontakten und wird bei einer Schalterauslösung elektrisch betätigt, um eine Rückmeldung zu erzeugen. Die technischen Eckdaten sind: Betriebsspannung 600 V AC oder 250 V DC, Bemessungsstrom 10 A im AC-12-Betrieb über den gesamten Spannungsbereich von 12 V bis 240 V, Stoßspannungsfestigkeit 4 kV, Verschmutzungsgrad 3. Der Schraubanschluss erfordert ein Anzugsdrehmoment von 0,4 bis 0,5 N·m. Der Querschnittsbereich liegt bei 14 bis 19 mm², die Abisolierlänge beträgt 15 mm.
Anwendungsbereiche
Typische Anwendungen sind die Auslöse-Signalisierung in Niederspannungsverteilern und Schaltschränken bei Kurzschluss oder Überlast sowie die Rückmeldung an Steuerungssysteme oder Leitsysteme nach automatischer Schalterauslösung. Weitere Einsatzfelder sind Fernmeldeschaltungen in Energieversorgungsanlagen und Automatisierungssystemen, wo der Auslösestatus zentral erfasst werden muss. Der Meldeschalter unterscheidet sich von einem reinen Hilfskontakt dadurch, dass er spezifisch an die Auslösemechanik gekoppelt ist und nur bei tatsächlicher Auslösung schaltet. Die RoHS-Richtlinie wird seit Januar 2016 erfüllt, Altgeräte unterliegen den Rücknahmepflichten der WEEE-Richtlinie. Das Nettogewicht beträgt 36 Gramm.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,0360 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
100,00 × 175,00 × 15,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
100,00 x 175,00 x 15,00 mm |
| Nettogewicht |
0,036 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Ausgelöst-Meldeschalter |
| Zubehör |
Ausgelöst-Meldeschalter |
Allgemeine technische Daten
| Verschmutzungsgrad |
3 |
| Überspannungskategorie |
III |
Spannung
| Stoßspannungsfestigkeit |
4 kV
|
| Betriebsspannung / bei AC / gemäß CSA und UL |
600 V
|
| Betriebsspannung / bei DC / gemäß CSA und UL |
250 V
|
| Betriebsspannung / bei AC / bei 50 Hz / Bemessungswert / minimal |
600 V
|
| Betriebsspannung / bei DC / Bemessungswert / minimal |
250 V
|
Strom
| thermischer Strom |
10 A
|
| bei AC-12 / bei 12 V |
10 A
|
| bei AC-12 / bei 24 V |
10 A
|
| bei AC-12 / bei 48 V |
10 A
|
| bei AC-12 / bei 125 V |
10 A
|
| bei AC-12 / bei 220/240 V |
10 A
|
| bei AC-12 / bei 380/400 V |
6 A
|
| bei AC-12 / bei 400 V |
6 A
|
| bei AC-12 / bei 600 V |
2 A
|
| bei DC-12 / bei 12 V |
6 A
|
| bei DC-12 / bei 24 V |
6 A
|
| bei DC-12 / bei 48 V |
2 A
|
| bei DC-12 / bei 110 V |
0,6 A
|
| bei DC-12 / bei 250 V |
0,3 A
|
| bei DC-13 / bei 12 V |
3 A
|
| bei DC-13 / bei 24 V |
3 A
|
| bei DC-13 / bei 48 V |
0,8 A
|
| bei DC-13 / bei 110 V |
0,2 A
|
| bei DC-13 / bei 250 V |
0,1 A
|
| bei AC-15 / bei 12 V |
6 A
|
| bei AC-15 / bei 24 V |
6 A
|
| bei AC-15 / bei 48 V |
6 A
|
| bei AC-15 / bei 125 V |
6 A
|
| bei AC-15 / bei 220/240 V |
6 A
|
| bei AC-15 / bei 380/400 V |
2 A
|
| bei AC-15 / bei 600 V |
0,6 A
|
Mechanischer Aufbau
| Nettogewicht pro ME |
36 g
|
| Anzugsdrehmoment / bei Schraubanschluss / minimal |
0,4 N·m |
| Anzugsdrehmoment / bei Schraubanschluss / maximal |
0,5 N·m |
Anschlüsse gemäß IEC
| Abisolierlänge |
15 mm
|
| minimal ? maximal |
? minimal |
? maximal
Anschlüsse gemäß UL
| Abisolierlänge [in] |
0,6 in |
| Anzugsdrehmoment [lbf·in] / bei Schraubanschluss / minimal |
3,5 lbf·in |
| Anzugsdrehmoment [lbf·in] / bei Schraubanschluss / maximal |
4,4 lbf·in |
