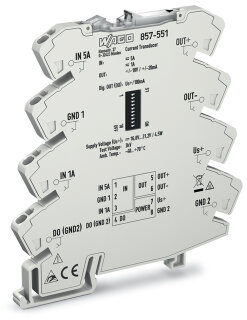

Strommessumformer 857-551 AC/DC 5 A Analog- und Digitalausgang

Strommessumformer 857-551 AC/DC 5 A Analog- und Digitalausgang

Artikelnummer: WAG-857-551
GTIN: 4055143967129
HAN: 857-551
Inhalt: 1 Stück

Strommessumformer 857-551 mit Strom- und Spannungsausgängen für AC/DC 0 bis 5 A. Galvanische 3-Wege-Trennung, konfigurierbar per DIP-Schalter oder Software.

222,45 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 343,91 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Strommessumformer WAGO 857-551 erfasst Wechsel- und Gleichströme und wandelt diese in normalisierte Analogsignale um. Das Gerät misst Stromwerte im Bereich AC/DC 0 bis 5 A (bei Verbundanordnung) beziehungsweise bis 6 A bei Einzelmontage mit einem Eingangswiderstand von 47 mOhm an IN 1 und bietet zwei getrennte Messeingänge. Die Spannungsversorgung erfolgt über DC 24 V, die Betriebstemperatur liegt zwischen ?40 und +70 °C. Der Messumformer erzeugt am Ausgang konfigurierbare Analogsignale: Spannungsausgänge von 0 bis 5 V, 1 bis 5 V, 0 bis 10 V oder 2 bis 10 V sowie Stromausgänge von 0 bis 10 mA, 2 bis 10 mA, 0 bis 20 mA oder 4 bis 20 mA, jeweils invertierbar und bipolar schaltbar.

Anwendungsbereiche

Typische Anwendungen sind die Stromüberwachung in Schaltschränken für Maschinen und Antriebe, die Energiemesstechnik in Verteileranlagen sowie die Steuerstromkreis-Überwachung in Automatisierungssystemen. Ein zusätzlicher digitaler Meldeausgang reagiert auf konfigurierte Grenzwertschalter-Funktionen mit bis zu zwei einstellbaren Schwellwerten. Die galvanische 3-Wege-Trennung mit 3 kV Prüfspannung ermöglicht sichere Datenübertragung. Konfiguration erfolgt wahlweise über DIP-Schalter oder die WAGO Interface-Konfigurationssoftware. Anschluss erfolgt mittels Push-in CAGE CLAMP für Leiterquerschnitte 0,08 bis 2,5 mm² (eindräht) oder 0,34 bis 2,5 mm² (feindräht).

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0382 kg
Artikelgewicht:	0,0382 kg
Abmessungen ( Länge × Breite × Höhe ):	9,78 × 0,60 × 9,40 cm

Technische Daten

Konfigurationsmöglichkeiten	DIP-SchalterWAGO Interface-Konfigurationssoftware
Eingangssignalart	Strom
Eingangssignal (Strom)	AC/DC 0 ... 5 A (IN 1; Verbundanordnung)AC/DC 0 ... 6 A (IN 1; Einzelanordnung)
Frequenzbereich	16 ... 200 Hz
Eingangswiderstand (Stromeingang)	47 m? (IN 1)10 m? (IN 2)
Eingangsstrom max.	15 A (IN 1; 5 s); 10 A (IN 3; 5 s)
Ansprechschwelle	10 mA (IN 1); 2 mA (IN 3)
Auflösung (Strom)	1 mA (IN 1); 0,5 mA (IN 3)
Ausgangssignalart	StromSpannung
Ausgangssignal (Spannung)	0 ... 5 V1 ... 5 V0 ... 10 V2 ... 10 V (invertierbar, auch bipolar)
Ausgangssignal (Strom)	0 ... 10 mA2 ... 10 mA0 ... 20 mA4 ... 20 mA (invertierbar, auch bipolar)
Bürde Spannungsausgang	>= 2 kOhm
Bürde Stromausgang	<= 600 Ohm
Schaltspannung (DO) max.	angelegte Versorgungsspannung
Dauerstrom (DO) max.	100 mA (keine interne Begrenzung)
Anzahl der Schaltschwellen (DO)	1 bzw. 2 (einstellbar)
Konfigurierbare Anzugs-/Abfallverzögerung (DO)	0 ... 60 s (per Software)
Messverfahren	Echteffektivwert-Messung (TRMS); arithmetischer Mittelwert
Softwarefilter; einstellbar	gleitender Mittelwert (Filterstufe: 30)
Sprungantwort typ.	60 ms (bei Softwarefilter 3)
Sprungantwort max.	250 ms
Übertragungsfehler max.	<= 0,5 % (bezogen auf Messbereichsende)
Temperaturkoeffizient	1-A-Eingang: <= 0,01 %/K (typ.); <= 0,02 %/K (max.); 5-A-Eingang: <= 0,02 %/K (typ.); <= 0,04 %/K (max.)
Versorgungsnennspannung US	DC 24 V (SELV)
Versorgungsspannungsbereich	±30 %
Stromaufnahme bei Versorgungsnennspannung	<= 50 mA (+ IDO)

Konfiguration

Konfigurationsmöglichkeiten	DIP-SchalterWAGO Interface-Konfigurationssoftware

Eingang

Eingangssignalart	Strom
Eingangssignal (Strom)	AC/DC 0 ... 5 A (IN 1; Verbundanordnung)AC/DC 0 ... 6 A (IN 1; Einzelanordnung)
Frequenzbereich	16 ... 200 Hz
Eingangswiderstand (Stromeingang)	47 m? (IN 1)10 m? (IN 2)
Eingangsstrom max.	15 A (IN 1; 5 s); 10 A (IN 3; 5 s)
Ansprechschwelle	10 mA (IN 1); 2 mA (IN 3)
Auflösung (Strom)	1 mA (IN 1); 0,5 mA (IN 3)

Ausgang Analog

Ausgangssignalart	StromSpannung
Ausgangssignal (Spannung)	0 ... 5 V1 ... 5 V0 ... 10 V2 ... 10 V (invertierbar, auch bipolar)
Ausgangssignal (Strom)	0 ... 10 mA2 ... 10 mA0 ... 20 mA4 ... 20 mA (invertierbar, auch bipolar)
Bürde Spannungsausgang	>= 2 kOhm
Bürde Stromausgang	<= 600 Ohm

Ausgang Digital

Schaltspannung (DO) max.	angelegte Versorgungsspannung
Dauerstrom (DO) max.	100 mA (keine interne Begrenzung)
Anzahl der Schaltschwellen (DO)	1 bzw. 2 (einstellbar)
Konfigurierbare Anzugs-/Abfallverzögerung (DO)	0 ... 60 s (per Software)

Signalverarbeitung

Messverfahren	Echteffektivwert-Messung (TRMS); arithmetischer Mittelwert
Softwarefilter; einstellbar	gleitender Mittelwert (Filterstufe: 30)
Sprungantwort typ.	60 ms (bei Softwarefilter 3)
Sprungantwort max.	250 ms

Messabweichung

Übertragungsfehler max.	<= 0,5 % (bezogen auf Messbereichsende)
Temperaturkoeffizient	1-A-Eingang: <= 0,01 %/K (typ.); <= 0,02 %/K (max.); 5-A-Eingang: <= 0,02 %/K (typ.); <= 0,04 %/K (max.)

Versorgung

Versorgungsnennspannung US	DC 24 V (SELV)
Versorgungsspannungsbereich	±30 %
Stromaufnahme bei Versorgungsnennspannung	<= 50 mA (+ IDO)

Sicherheit und Schutz

Bemessungsspannung	300 V
Messkategorie gemäß EN 61010-2-030	CAT II (Eingang AC 300 V)
Hinweis zur Isolationskoordination	Gefahr: Die Konfiguration über die Service-Schnittstelle darf nur mit spannungslosem Messeingang erfolgen! Der Digitalausgang (DO) befindet sich auf dem Potential der Versorgung.
Schutzart	IP20
Prüfspannung (Eingang/Analogausgang/Versorgung/Service-Schnittstelle)	AC 3 kV; 50 Hz; 1 min
Überspannungskategorie	II
Verschmutzungsgrad	2
Art der Isolierung (Eingang/Analogausgang/Versorgung/Service-Schnittstelle)	Doppelte Isolierung (Impedanz und Basisisolierung); Voraussetzung: Der Eingang GND 1 darf nicht gefährlich aktiv werden und die Messung wird als Low-Side-Messung ausgeführt!

Prüfspannung

Prüfspannung (Eingang/Analogausgang/Versorgung/Service-Schnittstelle)	AC 3 kV; 50 Hz; 1 min

Isolationskoordination

Überspannungskategorie	II
Verschmutzungsgrad	2
Art der Isolierung (Eingang/Analogausgang/Versorgung/Service-Schnittstelle)	Doppelte Isolierung (Impedanz und Basisisolierung); Voraussetzung: Der Eingang GND 1 darf nicht gefährlich aktiv werden und die Messung wird als Low-Side-Messung ausgeführt!

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	6 mm / 0.236 inch
Höhe	94 mm / 3.701 inch
Tiefe ab Oberkante Tragschiene	97,8 mm / 3.85 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,013MJ
Gewicht	38,2 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-40 ... +70 °C (bei Nennstrom)
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 34 K)
Relative Feuchte	5 ... 95 % (keine Betauung zulässig)
Einsatzhöhe max.	2000 m

Normen und Bestimmungen

Konformitätskennzeichnung	CE
EMV-Störfestigkeit	EN 61000-6-2, EN 61326-1
EMV-Störaussendung	EN 61000-6-3; EN 61326-1
Normen/Bestimmungen	EN 61010-1

Kaufmännische Daten

VPE (UVPE)	1 St.
Verpackungsart	Beutel
Ursprungsland	DE
GTIN	4055143967129
Zolltarifnummer	85437090300

Produktklassifikation

UNSPSC	41113630
ETIM 9.0	EC002475
ETIM 10.0	EC002475
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	6(c)7(a)7(c)-I7(c)-II
